4.5-36V L293D วงจรรวมการจัดการพลังงาน MTRDRV BIPLR 16PWRDIP STMicroelectronics
| ชื่อแบรนด์ | STMicroelectronics |
|---|---|
| หมายเลขรุ่น | L293D |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทมอเตอร์ - สเต็ปเปอร์ | ไบโพลาร์ | ประเภทมอเตอร์ - AC, DC | DC แปรง |
|---|---|---|---|
| การทำงาน | ไดรเวอร์ - ครบวงจร การควบคุมและเวทีพลังงาน | การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (4) |
| อินเตอร์เฟซ | ขนาน | เทคโนโลยี | - |
| ขั้นตอนการแก้ปัญหา | - | แอพพลิเคชั่น | จุดประสงค์ทั่วไป |
| กระแส - เอาท์พุต | 600mA | โวลเตจ-ซัพพลาย | 4.5V~36V |
| แรงดัน-โหลด | 4.5V~36V | อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) |
| ประเภทการติดตั้ง | ผ่านรู | บรรจุภัณฑ์ / กล่อง | 16-DIP (0.300", 7.62 มม.) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 16-PowerDIP | ||
| เน้น | ไอซีการจัดการพลังงาน 4.5V,ไอซีการจัดการพลังงาน 36V,L293D |
||
รายละเอียดสินค้า

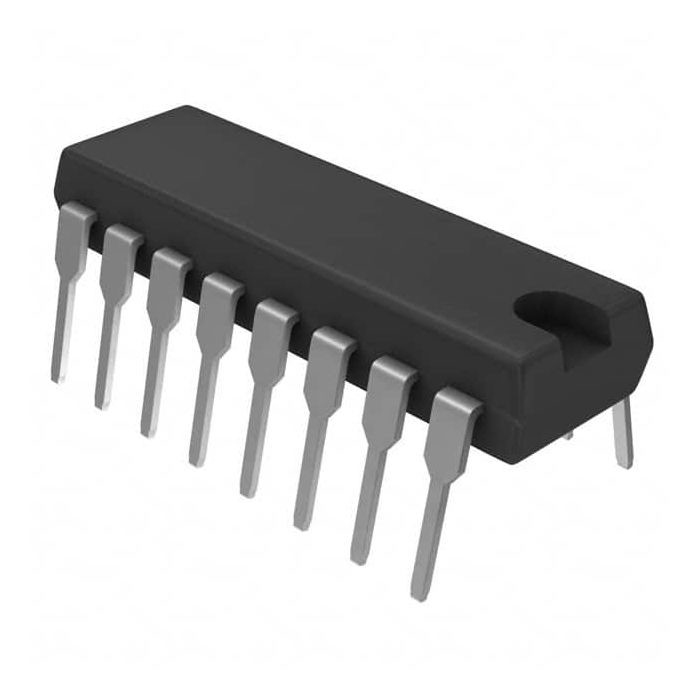

L293D IC MTRDRV BIPLR 4.5-36V 16PWRDIP STไมโครอิเล็กทรอนิกส์
รายละเอียดสินค้า
คำอธิบาย
อุปกรณ์นี้เป็นไดรเวอร์สี่แชนเนลไฟฟ้าแรงสูงและกระแสสูงแบบรวมเสาเดียวที่ออกแบบมาเพื่อรับระดับลอจิก DTL หรือ TTL มาตรฐานและขับโหลดแบบเหนี่ยวนำ (เช่น รีเลย์โซลินอยด์ DC และสเต็ปปิ้งมอเตอร์) และทรานซิสเตอร์พลังงานสวิตชิ่งเพื่อลดความซับซ้อนของการใช้งานเป็นสองบริดจ์ แต่ละคู่ของแชนเนลจะมีอินพุตเปิดใช้งานมีอินพุตอุปทานแยกต่างหากสำหรับลอจิก ช่วยให้สามารถทำงานที่แรงดันไฟฟ้าต่ำกว่าและมีแคลมป์ไดโอดภายในรวมอยู่ด้วย
อุปกรณ์นี้เหมาะสำหรับใช้ในการสลับการใช้งานที่ความถี่สูงถึง 5 kHz
L293D ประกอบอยู่ในบรรจุภัณฑ์พลาสติกลีด 16 เส้นซึ่งมีพินตรงกลาง 4 พินเชื่อมต่อกับเกเธอร์และใช้สำหรับระบายความร้อน L293DD ประกอบในลีด 20 พินที่พื้นผิวซึ่งมีพินกลาง 8 พินเชื่อมต่อกับเกเธอร์และใช้สำหรับฮีทซิงค์
■ ความสามารถในการจ่ายกระแสไฟขาออก 600mA ต่อช่องสัญญาณ
■ กระแสเอาต์พุตสูงสุด 1.2A (ไม่ซ้ำ) ต่อช่อง■ เปิดใช้งานสิ่งอำนวยความสะดวก
■ การป้องกันอุณหภูมิสูงเกิน
■ แรงดันอินพุตแบบลอจิคัล "0" สูงสุด 1.5 V (ป้องกันเสียงรบกวนสูง)
■ แคลมป์ไดโอดภายใน
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | เอส.ที.ไมโครอิเล็กทรอนิกส์ |
| ประเภทสินค้า | ชิปไอซี |
| ชุด | L293D |
| ผลิตภัณฑ์ | สเต็ปเปอร์มอเตอร์คอนโทรลเลอร์ / ไดรเวอร์ |
| พิมพ์ | สะพาน H |
| บรรจุภัณฑ์ | หลอด |
| สไตล์การติดตั้ง | ผ่านรู |
| ช่วงอุณหภูมิในการทำงาน | - 40 องศาเซลเซียส ถึง + 150 องศาเซลเซียส |
| แพคเกจ-กรณี | 16-DIP (0.300", 7.62 มม.) |
| เทคโนโลยี | - |
| อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) |
| ประเภทการติดตั้ง | ผ่านรู |
| การทำงาน | ไดรเวอร์ - ครบวงจร การควบคุมและเวทีพลังงาน |
| แอพพลิเคชั่น | จุดประสงค์ทั่วไป |
| อินเตอร์เฟซ | ขนาน |
| แรงดัน-อุปทาน | 4.5 โวลต์ ~ 36 โวลต์ |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 16-PowerDIP |
| จำนวนเอาต์พุต | 2 เอาต์พุต |
| ปัจจุบันเอาท์พุท | 600mA |
| การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (4) |
| แรงดัน-โหลด | 4.5 โวลต์ ~ 36 โวลต์ |
| Motor-Type-Stepper | ไบโพลาร์ |
| มอเตอร์-ประเภท-AC-DC | DC แปรง |
| ปณิธาน | - |
| ปฏิบัติการ-จ่าย-แรงดัน | 4.5 โวลต์ถึง 36 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 2 มิลลิแอมป์ |
| กระแสไฟขาออก | 600 มิลลิแอมป์ |
| แพคเกจ-กรณี | PowerDIP-16 |
คำอธิบาย
ไดรเวอร์มอเตอร์ไบโพลาร์ Parallel 16-PowerDIP
ไดรเวอร์มอเตอร์ 4 แชนแนล 24V 16-Pin Power หลอด PDIP
Motor / Motion / Ignition Controllers & Drivers Push-Pull 4-Channel
