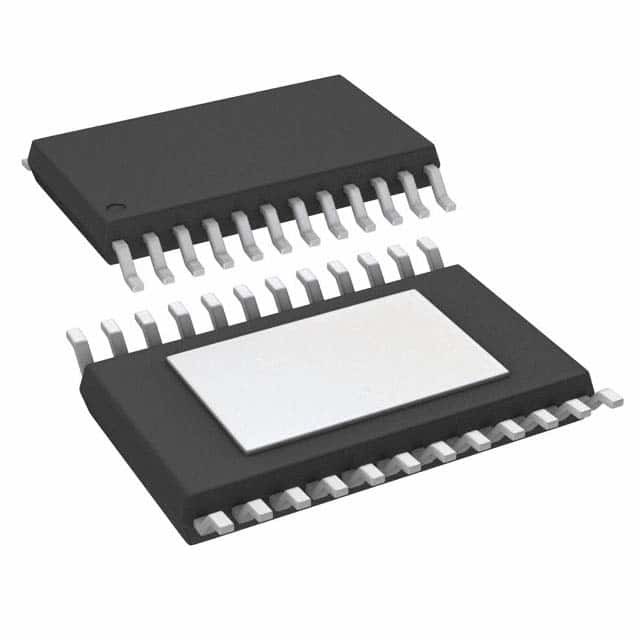

ไดร์เวอร์ LED IC 10kHz-2MHz RGLTR PWM 24HTSSOP TPS929120QPWPRQ1
| ชื่อแบรนด์ | Texas Instruments |
|---|---|
| หมายเลขรุ่น | TPS929120QPWPRQ1 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| พิมพ์ | ดีซีดีซีเรกูเลเตอร์ | โทโพโลยี | สเต็ปดาวน์ (บั๊ก), สเต็ปอัพ (บูสต์) |
|---|---|---|---|
| สวิตช์ภายใน | ใช่ | จำนวนเอาต์พุต | 12 |
| แรงดัน - การจ่ายไฟ (นาที) | 4.5V | แรงดัน - แหล่งจ่าย (สูงสุด) | 40V |
| แรงดัน-เอาท์พุต | 4.75V~5.25V | ปัจจุบัน - เอาต์พุต / ช่อง | - |
| ความถี่ | 10kHz ~ 2MHz | ลดแสง | พี.ดับบลิว.เอ็ม |
| แอพพลิเคชั่น | ยานยนต์ | อุณหภูมิในการทำงาน | -40°C ~ 125°C (TA) |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 24-PowerTSSOP (0.173", ความกว้าง 4.40 มม.) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 24-HTSSOP | ||
| เน้น | ไดร์เวอร์ LED IC 10kHz,ไดร์เวอร์ LED IC 2MHz,TPS929120QPWPRQ1 |
||
รายละเอียดสินค้า
TPS929120QPWPRQ1 IC LED DRIVER RGLTR PWM 24HTSSOP Texas Instruments
รายละเอียดสินค้า
TPS929120QPWPRQ1
ไดรเวอร์ LED ด้านสูงสำหรับยานยนต์ 12 แชนเนล 40-V พร้อมอินเทอร์เฟซ FlexWire
คำอธิบายทั่วไป
ด้วยความต้องการแอนิเมชันที่เพิ่มขึ้นในระบบไฟรถยนต์ LED จึงต้องควบคุมโดยอิสระดังนั้น ไดรเวอร์ LED ที่มีอินเทอร์เฟซดิจิทัลจึงจำเป็นต่อการขับเคลื่อนแอปพลิเคชันแสงที่ควบคุมด้วยพิกเซลอย่างมีประสิทธิภาพในระบบไฟส่องสว่างภายนอก โดยทั่วไปแล้ว ฟังก์ชันหลอดไฟหลายดวงจะอยู่บนบอร์ด PCB ที่แตกต่างกันโดยมีสายนอกบอร์ดเชื่อมต่อกันเป็นเรื่องยากสำหรับอินเทอร์เฟซแบบปลายเดียวแบบดั้งเดิมที่จะตรงตามข้อกำหนดของ EMC ที่เข้มงวดด้วยการใช้เลเยอร์กายภาพ CAN มาตรฐานอุตสาหกรรม อินเทอร์เฟซ FlexWire ที่ใช้ UART ของ TPS929120-Q1 สามารถสื่อสารระยะไกลนอกบอร์ดได้อย่างง่ายดายโดยไม่ส่งผลกระทบต่อ EMC
TPS929120-Q1 เป็นไดรเวอร์ LED ด้านสูง 12 แชนเนล 40-V ที่ควบคุมกระแสเอาต์พุต 8 บิตและรอบการทำงานของ PWM 12 บิตอุปกรณ์นี้เป็นไปตามข้อกำหนดข้อบังคับหลายประการด้วยการวินิจฉัยการลัดวงจร LED แบบลัดวงจร การลัดวงจรลงกราวด์ และการลัดวงจรแบบ LED เดี่ยวหมาเฝ้าบ้านที่กำหนดค่าได้จะตั้งค่าสถานะที่ไม่ปลอดภัยโดยอัตโนมัติเมื่อการเชื่อมต่อ MCU ขาดหายไป และด้วย EEPROM ที่ตั้งโปรแกรมได้ TPS929120-Q1 จึงสามารถตั้งค่าได้อย่างยืดหยุ่นสำหรับสถานการณ์การใช้งานที่แตกต่างกัน
คุณสมบัติ
- มีคุณสมบัติ AEC-Q100 สำหรับการใช้งานยานยนต์:
- อุณหภูมิเกรด 1: –40°C ถึง +125°C, Tก
- ความสามารถด้านความปลอดภัยในการทำงาน
- มีเอกสารเพื่อช่วยในการออกแบบระบบความปลอดภัยในการทำงาน
- เอาต์พุตกระแสด้านสูงที่มีความแม่นยำ 12 แชนเนล:
- จ่ายแรงดันไฟ 4.5 V ถึง 40 V
- กระแสช่องสูงสุด 75 mA ตั้งค่าโดยตัวต้านทาน
- การตั้งค่าปัจจุบัน 2 บิตทั่วโลก 6 บิตอิสระ
- ความแม่นยำของกระแสไฟฟ้าสูง < ±5% ที่ 5 mA ถึง 75 mA
- ความแม่นยำของกระแสไฟฟ้าสูง < ±10% ที่ 1 mA
- แรงดันตกคร่อมต่ำ 500 mV ที่ 50 mA
- การหรี่แสง PWM แบบอิสระ 12 บิต
- ความถี่ PWM ที่ตั้งโปรแกรมได้สูงสุด 20 kHz
- วิธีการลดแสงเชิงเส้นและเอกซ์โปเนนเชียล
- อินเทอร์เฟซการควบคุม FlexWire
- ความถี่สัญญาณนาฬิกาสูงสุด 1 MHz
- สูงสุด 16 อุปกรณ์บนบัส FlexWire หนึ่งบัส
- ธุรกรรมข้อมูลสูงสุด 8 ไบต์ในหนึ่งเฟรม
- เอาต์พุต 5-V LDO เพื่อจ่ายตัวรับส่งสัญญาณ CAN
- การวินิจฉัยและการป้องกัน:
- สถานะไม่ปลอดภัยที่ตั้งโปรแกรมได้
- การตรวจจับวงจรเปิด LED
- LED ตรวจจับการลัดวงจร
- การวินิจฉัยการลัดวงจรแบบ LED เดียว
- การตรวจจับอุปทานต่ำที่ตั้งโปรแกรมได้
- เปิด-ระบายข้อผิดพลาดเพื่อบ่งชี้ความผิด
- Watchdog และ CRC สำหรับอินเตอร์เฟส FlexWire
- ADC 8 บิตสำหรับการวัดแรงดันพิน
- การป้องกันอุณหภูมิเกิน
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | เท็กซัส อินสตรูเมนท์ |
| ประเภทสินค้า | ไดรเวอร์ LED |
| ชุด | ยานยนต์, AEC-Q100 |
| พิมพ์ | ดีซีดีซีเรกูเลเตอร์ |
| แพคเกจ-กรณี | แพ้ดสัมผัส 24-TSSOP (0.173", 4.40 มม.) |
| ความถี่ | 10kHz ~ 2MHz |
| อุณหภูมิในการทำงาน | -40°C ~ 125°C (TA) |
| ประเภทการติดตั้ง | พื้นผิวติด |
| แอพพลิเคชั่น | ยานยนต์ |
| จำนวนเอาต์พุต | 12 เอาต์พุต |
| ภายใน-Switch-s | ใช่ |
| โทโพโลยี | สเต็ปดาวน์ (บั๊ก), สเต็ปอัพ (บูสต์) |
| การจ่ายแรงดัน | 40V |
| แรงดัน-อุปทาน-ขั้นต่ำ | 4.5V |
| แรงดัน-เอาต์พุต | 4.75V~5.25V |
| ลดแสง | พี.ดับบลิว.เอ็ม |
| บรรจุุภัณฑ์ | เทป & รีล (TR) |
