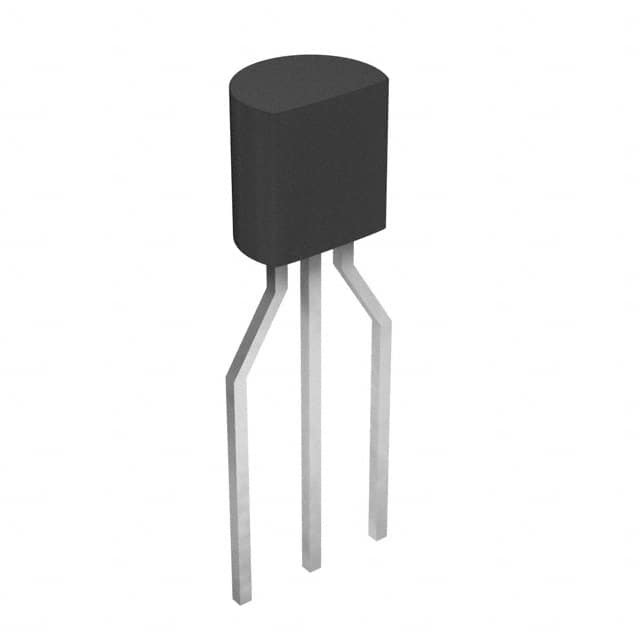

LM4041CILPR วงจรรวมการจัดการพลังงาน VREF SHUNT TO92-3 Texas Instruments



คำอธิบายทั่วไป

เหมาะอย่างยิ่งสำหรับการใช้งานในพื้นที่ที่สำคัญ การอ้างอิงแรงดันไฟฟ้าที่มีความแม่นยำ LM4040 และ LM4041 มีอยู่ในแพ็คเกจติดตั้งบนพื้นผิว SOT-23 ที่มีขนาดเล็กกว่า (3 มม. × 1.3 มม.)
LM4040 มีจำหน่ายในแรงดันไฟฟ้าย้อนกลับแบบคงที่ 2.500V, 4.096V และ 5.000VLM4041 มาพร้อมกับแรงดันคงที่ 1.225V หรือแรงดันพังทลายย้อนกลับแบบปรับได้
กระแสไฟในการทำงานต่ำสุดอยู่ในช่วงตั้งแต่ 60µA สำหรับ LM4041-1.2 ถึง 74µA สำหรับ LM4040-5.0รุ่น LM4040 มีกระแสไฟฟ้าในการทำงานสูงสุด 15mAรุ่น LM4041 มีกระแสไฟฟ้าในการทำงานสูงสุด 12mA
LM4040 และ LM4041 มีการแก้ไขความโค้งดริฟท์ของอุณหภูมิอ้างอิง bandgap และอิมพีแดนซ์ไดนามิกต่ำ ทำให้มั่นใจได้ถึงความแม่นยำของแรงดันพังทลายย้อนกลับที่เสถียรในช่วงอุณหภูมิและกระแสการทำงานที่หลากหลาย
เอกสารข้อมูลและเอกสารสนับสนุนสามารถพบได้บนเว็บไซต์ของ Micrel ที่www.micrel.com.





คุณสมบัติ

• แพ็คเกจ SOT-23 ขนาดเล็ก
• ไม่จำเป็นต้องใช้ตัวเก็บประจุเอาท์พุต
• ทนต่อโหลดแบบคาปาซิทีฟ
• แก้ไขแรงดันไฟย้อนกลับที่ 1.225, 2.500V, 4.096V และ 5.000V
• รุ่นรายละเอียดย้อนกลับที่ปรับได้
• ติดต่อ Micrel สำหรับชิ้นส่วนที่มีช่วงอุณหภูมิที่ขยาย





ข้อมูลจำเพาะที่สำคัญ

• ความทนทานต่อแรงดันเอาต์พุต .............................±0.1% (สูงสุด)
• สัญญาณรบกวนต่ำ (10Hz ถึง 100Hz)
LM4040................................................. 35µVRMS (ประเภท)
LM4041................................................. 20µVRMS (ประเภท)
• ช่วงกระแสการทำงานที่กว้าง
LM4040................................................. .60µA ถึง 15mA
LM4041................................................. .60µA ถึง 12mA
• ช่วงอุณหภูมิอุตสาหกรรม .................. –40°C ถึง +85°C
• ค่าสัมประสิทธิ์อุณหภูมิต่ำ ................ 100ppm/°C (สูงสุด)





แอพพลิเคชั่น

• อุปกรณ์ที่ใช้แบตเตอรี่
• ระบบเก็บข้อมูล
• เครื่องมือวัด
• การควบคุมกระบวนการ
• การจัดการพลังงาน
• การทดสอบผลิตภัณฑ์
• อิเล็กทรอนิกส์ยานยนต์
• ส่วนประกอบเสียงที่แม่นยำ
