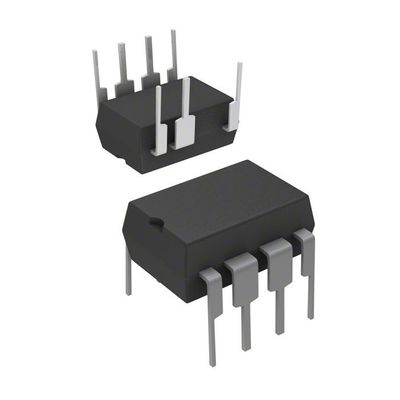

วงจรรวมการจัดการพลังงาน 132kHz ที่ทนทาน LNK364PN SWITCH FLYBACK 8DIP การรวมพลังงาน
| ชื่อแบรนด์ | Power Integrations |
|---|---|
| หมายเลขรุ่น | LNK364PN |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การแยกเอาต์พุต | โดดเดี่ยว | สวิตช์ภายใน | ใช่ |
|---|---|---|---|
| แรงดัน - พังทลาย | 700V | โทโพโลยี | บินกลับ |
| แรงดันไฟฟ้า - เริ่มต้นขึ้น | - | แรงดัน - แหล่งจ่าย (Vcc/Vdd) | - |
| รอบหน้าที่ | 60% | ความถี่ - การสลับ | 132kHz |
| กำลังไฟ (วัตต์) | 9 ว | การป้องกันความผิดพลาด | การจำกัดกระแส, วงจรเปิด, อุณหภูมิเกิน, ไฟฟ้าลัดวงจร |
| คุณสมบัติการควบคุม | - | อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) |
| บรรจุภัณฑ์ / กล่อง | 8-DIP (0.300", 7.62 มม.), 7 สาย | แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 8-พีดีไอพี-บี |
| ประเภทการติดตั้ง | ผ่านรู | ||
| เน้น | ไอซีการจัดการพลังงานที่ทนทาน,ไอซีการจัดการพลังงาน 132kHz,LNK364PN |
||
รายละเอียดสินค้า
LNK364PN IC OFFLINE SWITCH FLYBACK 8DIP การรวมพลังงาน
รายละเอียดสินค้า
LinkSwitch®-XT Family พลังงานอย่างมีประสิทธิภาพ, IC สวิตช์ออฟไลน์พลังงานต่ำ
คำอธิบาย
LinkSwitch-XTin รวม MOSFET กำลังไฟ 700 V, ออสซิลเลเตอร์, รูปแบบการควบคุมเปิด/ปิดอย่างง่าย, แหล่งจ่ายกระแสไฟฟ้าสลับแรงดันสูง, การกระตุกของความถี่, ขีดจำกัดกระแสแบบวนรอบต่อรอบ และวงจรปิดความร้อนบนไอซีเสาหินพลังงานเริ่มต้นและการทำงานได้มาจากขา DRAIN โดยตรง ทำให้ไม่ต้องใช้ไบอัสคดเคี้ยวและวงจรที่เกี่ยวข้อง
จุดเด่นของผลิตภัณฑ์
ปรับให้เหมาะสมสำหรับต้นทุนระบบที่ต่ำที่สุด• เทคนิคการตัดแต่ง IC ที่เป็นกรรมสิทธิ์และการสร้างหม้อแปลงทำให้สามารถออกแบบ Clampless™ ด้วย LNK362 เพื่อลดต้นทุนของระบบ จำนวนส่วนประกอบ และประสิทธิภาพที่สูงขึ้น
• รีสตาร์ทอัตโนมัติแบบครบวงจรสำหรับการป้องกันไฟฟ้าลัดวงจรและวงจรเปิด
• การจ่ายแบบลำเอียงในตัวเอง – ช่วยประหยัดขดลวดเสริมของหม้อแปลงและส่วนประกอบการจ่ายแบบไบแอสที่เกี่ยวข้อง
• การกระตุกของความถี่ช่วยลด EMI ได้อย่างมาก
• ตรงตามข้อกำหนดการเล็ดลอด HV ระหว่าง DRAIN และพินอื่นๆ ทั้งหมดทั้งบน PCB และที่บรรจุภัณฑ์
• โซลูชันตัวสลับจำนวนส่วนประกอบต่ำสุด
คุณสมบัติที่เหนือกว่าเชิงเส้น/RCC
• การป้องกันการปิดระบบด้วยความร้อนอย่างแม่นยำ – การกู้คืนอัตโนมัติช่วยเพิ่มความน่าเชื่อถือของฟิลด์
• ช่วงอินพุตสากลช่วยให้ทำงานได้ทั่วโลก
• การควบคุมเปิด/ปิดอย่างง่าย ไม่จำเป็นต้องมีการชดเชยลูป
• ขจัดการพันขดลวด – ง่ายกว่า ต้นทุนต่ำกว่าหม้อแปลง
• จำนวนส่วนประกอบที่ต่ำมาก – ความน่าเชื่อถือที่สูงขึ้นและแผงวงจรพิมพ์ด้านเดียว
• การรีสตาร์ทอัตโนมัติช่วยลดพลังงานที่ส่งถึง 95% ระหว่างการลัดวงจรและสภาวะความผิดวงจรเปิด
• แบนด์วิธสูงช่วยให้เปิดเครื่องได้รวดเร็วโดยไม่มีการโอเวอร์โหลดและตอบสนองการโหลดชั่วคราวได้ดีเยี่ยม
อีโคสมาร์ท®
– ประหยัดพลังงานอย่างยิ่ง
• เป็นไปตามกฎข้อบังคับด้านประสิทธิภาพพลังงานทั่วโลกอย่างง่ายดายโดยไม่มีส่วนประกอบเพิ่มเติม
• การบริโภคขณะไม่มีโหลด <300 mW โดยไม่มีขดลวดไบอัสที่อินพุต 265 VAC (<50 mW พร้อมขดลวดไบอัส)
• การควบคุมการเปิด/ปิดให้ประสิทธิภาพคงที่สำหรับโหลดที่เบามาก – เหมาะอย่างยิ่งสำหรับข้อบังคับบังคับของ CEC
แอพพลิเคชั่น
• เครื่องชาร์จ/อะแดปเตอร์สำหรับโทรศัพท์มือถือ/ไร้สาย, PDA, กล้องดิจิตอล, MP3/เครื่องเล่นเสียงแบบพกพา และเครื่องโกนหนวด• วัสดุสำหรับเครื่องใช้ไฟฟ้า ระบบอุตสาหกรรม และมาตรวัด
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | อาร์เทซิน |
| ประเภทสินค้า | ตัวแปลง AC DC, ตัวสลับออฟไลน์ |
| ชุด | LinkSwitch®-XT |
| พิมพ์ | สวิตช์ออฟไลน์ |
| บรรจุภัณฑ์ | หลอด |
| หน่วยน้ำหนัก | 0.080001 ออนซ์ |
| สไตล์การติดตั้ง | ผ่านรู |
| ชื่อการค้า | ลิงค์สวิตช์ |
| ช่วงอุณหภูมิในการทำงาน | - 40 องศาเซลเซียส ถึง + 150 องศาเซลเซียส |
| แพคเกจ-กรณี | 8-DIP (0.300", 7.62 มม.), 7 สาย |
| อุณหภูมิในการทำงาน | -40°C ~ 150°C (TJ) |
| ประเภทการติดตั้ง | ผ่านรู |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | กรมทรัพย์สินทางปัญญา-8B |
| วัตต์ | 9ว |
| การแยกเอาต์พุต | โดดเดี่ยว |
| ภายใน-Switch-s | ใช่ |
| การแบ่งแรงดัน | 700V |
| โทโพโลยี | บินกลับ |
| แรงดันไฟฟ้าเริ่มต้นขึ้น | - |
| แรงดัน-แหล่งจ่าย-Vcc-Vdd | - |
| วัฏจักรหน้าที่ | 60% |
| การสลับความถี่ | 132kHz |
| การป้องกันความผิดพลาด | การจำกัดกระแส, วงจรเปิด, อุณหภูมิเกิน, ไฟฟ้าลัดวงจร |
| คุณสมบัติการควบคุม | - |
| แรงดันขาออก | 5.8 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 250 ยูเอ |
| การสลับความถี่ | 132 กิโลเฮิรตซ์ |
| แพคเกจ-กรณี | กรมทรัพย์สินทางปัญญา-8 |
| Duty-Cycle-Max | 60 % |
| อินพุต-ซัพพลาย-แรงดัน-นาที | 85 โวลต์ |
| อินพุต-การจ่าย-แรงดัน-สูงสุด | 265 โวลต์ |
คำอธิบาย
Converter ออฟไลน์ Flyback Topology 132kHz DIP-8B
คอนเวอร์เตอร์ AC/DC 6W 85-265 VAC 9W 230 VAC
