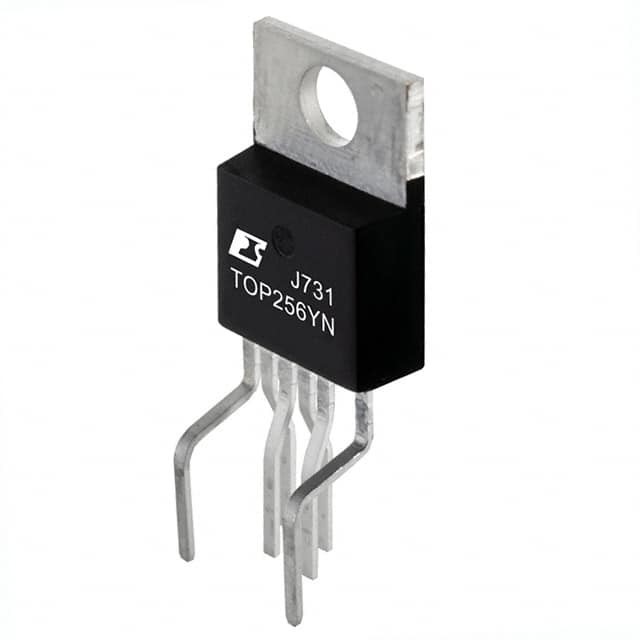

TOP256YN PMIC Controller ออฟไลน์ SW FLYBACK TO220-7C การรวมพลังงาน



คำอธิบาย

TOPSwitch-HX ที่คุ้มค่ารวมเอา MOSFET กำลังไฟ 700 V, แหล่งกระแสไฟสลับแรงดันสูง, การควบคุม PWM, ออสซิลเลเตอร์, วงจรปิดด้วยความร้อน, การป้องกันข้อผิดพลาด และวงจรควบคุมอื่นๆ เข้ากับอุปกรณ์เสาหิน





จุดเด่นของผลิตภัณฑ์

ต้นทุนระบบต่ำลง ความยืดหยุ่นในการออกแบบสูงขึ้น
• การทำงานหลายโหมดช่วยเพิ่มประสิทธิภาพในทุกโหลด
• แพ็คเกจ eSIP-7F และ eSIP-7C ใหม่
• จุดเชื่อมต่อความต้านทานความร้อนต่ำ (2 °C ต่อวัตต์)
• ความสูงต่ำเหมาะสำหรับอะแดปเตอร์ที่มีพื้นที่จำกัด
• ติดตั้งง่ายโดยใช้คลิปเพื่อช่วยในการผลิตต้นทุนต่ำ
• แพ็คเกจ eSIP-7F แนวนอนเหมาะสำหรับอะแดปเตอร์ความสูงต่ำพิเศษและแอพพลิเคชั่นจอภาพ
• ขยายระยะครีปเทจของบรรจุภัณฑ์จากพิน DRAIN ไปยังพินที่อยู่ติดกันและไปยังฮีตซิงก์
• ไม่จำเป็นต้องใช้ฮีตซิงก์สูงถึง 35 W โดยใช้แพ็คเกจ P, G และ M พร้อมแรงดันไฟฟ้าอินพุตสากล และสูงสุด 48 W ที่ 230 VAC
• การป้องกันแรงดันเกินเอาต์พุต (OVP) ผู้ใช้ตั้งโปรแกรมได้สำหรับการปิดเครื่องแบบล็อค/ไม่ล็อคด้วยการรีเซ็ต AC อย่างรวดเร็ว
• อนุญาตทั้งการตรวจจับหลักและรอง
• การตรวจจับแรงดันไฟต่ำ (UV) ช่วยป้องกันความผิดพลาดในการปิดเครื่อง
• การปิด Line Overvoltage (OV) ขยายขีดจำกัดไฟกระชากของ Line
• ขีดจำกัดปัจจุบันที่ตั้งโปรแกรมได้อย่างแม่นยำ
• เพิ่มประสิทธิภาพการส่งต่อสายสำหรับการปฏิเสธการกระเพื่อมของสาย
• ความถี่ 132 kHz (254Y-258Y และแพ็คเกจ E/L ทั้งหมด) ลดขนาดหม้อแปลงและแหล่งจ่ายไฟ
• ตัวเลือกครึ่งความถี่สำหรับแอปพลิเคชันวิดีโอ
• การกระตุกของความถี่ช่วยลดต้นทุนตัวกรอง EMI
• แผ่นระบายความร้อนเชื่อมต่อกับ SOURCE สำหรับ EMI ต่ำ
• รีสตาร์ทอัตโนมัติที่ได้รับการปรับปรุงให้ <3% ของพลังงานสูงสุดในสภาวะไฟฟ้าลัดวงจรและวงจรเปิด
• ฟังก์ชันการปิดระบบความร้อนแบบฮิสเทรีติกที่แม่นยำจะกู้คืนโดยอัตโนมัติโดยไม่ต้องรีเซ็ต
• soft-start แบบครบวงจรสำหรับความเครียดในการเริ่มต้นขั้นต่ำ
• ระยะครีเทจที่ขยายระหว่าง DRAIN และหมุดอื่นๆ ทั้งหมดช่วยเพิ่มความน่าเชื่อถือของรอยเชื่อม
