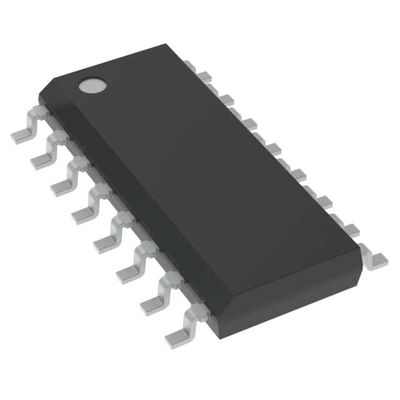

ไดรเวอร์ทรานซิสเตอร์ การจัดการพลังงาน ไอซี REG CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR



คำอธิบาย

วงจรรวมโมดูเลเตอร์ความกว้างพัลส์รุ่น SG3525A ได้รับการออกแบบเพื่อให้มีสมรรถนะที่ดีขึ้นและลดจำนวนชิ้นส่วนภายนอกลงเมื่อใช้ในการออกแบบอุปกรณ์จ่ายไฟแบบสวิตชิ่งทุกประเภทการอ้างอิงบนชิป + 5.1 V ถูกตัดแต่งเป็น ± 1 % และช่วงโหมดอินพุตทั่วไปของแอมพลิฟายเออร์ข้อผิดพลาดรวมถึงแรงดันอ้างอิงที่กำจัดตัวต้านทานภายนอกอินพุตซิงค์กับออสซิลเลเตอร์ช่วยให้หลายหน่วยเป็นทาสหรือหน่วยเดียวที่จะซิงโครไนซ์กับนาฬิการะบบภายนอกตัวต้านทานเดี่ยวระหว่าง CT และขั้วต่อดิสชาร์จช่วยให้สามารถปรับค่าเวลาตายได้หลากหลายอุปกรณ์เหล่านี้ยังมีวงจรซอฟต์สตาร์ทในตัว โดยต้องใช้ตัวเก็บประจุจับเวลาภายนอกเท่านั้นเทอร์มินอลการปิดจะควบคุมทั้งวงจรซอฟต์สตาร์ทและสเตจเอาต์พุต ให้การปิดทันทีผ่านสลัก PWM พร้อมการปิดแบบพัลซิ่ง เช่นเดียวกับการรีไซเคิ้ลซอฟต์สตาร์ทด้วยคำสั่งปิดที่ยาวขึ้นฟังก์ชันเหล่านี้ยังถูกควบคุมโดยการล็อกเอาต์แรงดันต่ำซึ่งช่วยไม่ให้เอาท์พุตและตัวเก็บประจุแบบซอฟต์สตาร์ทคายประจุสำหรับแรงดันอินพุตที่ต่ำกว่าปกติวงจรล็อกเอาต์นี้มีฮิสเทรีซิสประมาณ 500 มิลลิโวลต์สำหรับการทำงานที่ปราศจากการกระวนกระวายใจคุณสมบัติอีกอย่างของวงจร PWM เหล่านี้คือสลักตามตัวเปรียบเทียบเมื่อพัลส์ PWM ถูกยกเลิกไม่ว่าด้วยเหตุผลใดก็ตาม เอาต์พุตจะยังคงปิดอยู่ตลอดระยะเวลาดังกล่าวสลักจะถูกรีเซ็ตด้วยพัลส์นาฬิกาแต่ละครั้งขั้นตอนการส่งออกเป็นแบบเสาโทเท็มที่สามารถจัดหาหรือจมเกินกว่า 200 มิลลิแอมป์ตรรกะ SG3525AoutputstagefeaturesNOR ให้เอาต์พุตต่ำสำหรับสถานะปิด





■ การทำงาน 8 ถึง 35 V

■ 5.1 V ค่าอ้างอิงตัดเป็น ± 1 %
■ 100 Hz ถึง 500 KHz OSCILLATORRANGE
■ เทอร์มินัล OSCILLATORSYNC แยก
■ การควบคุมเวลาตายแบบปรับได้
■ ซอฟต์สตาร์ทภายใน
■ พัลส์บายพัลส์ปิดเครื่อง
■ อินพุต UNDERVOLTAGE LOCKOUT ด้วย HYSTERESIS
■ ล็อค PWM เพื่อป้องกันการพัลส์หลายครั้ง
■ ไดรเวอร์เอาต์พุตแบบสองแหล่ง/ซิงก์
