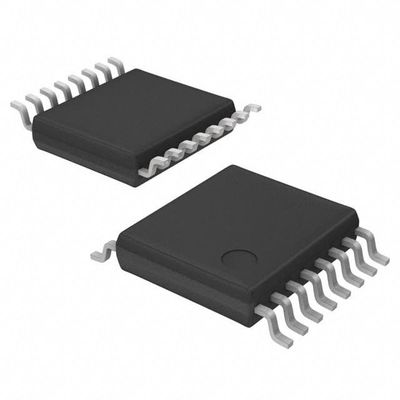

ชิปจัดการพลังงาน 2.5V-9.5V, โมดูล PMIC LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP
| ชื่อแบรนด์ | onsemi |
|---|---|
| หมายเลขรุ่น | LB1936V-TLM-E |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ประเภทมอเตอร์ - สเต็ปเปอร์ | ไบโพลาร์ | ประเภทมอเตอร์ - AC, DC | - |
|---|---|---|---|
| การทำงาน | ไดรเวอร์ - ครบวงจร การควบคุมและเวทีพลังงาน | การกำหนดค่าเอาต์พุต | ฮาล์ฟบริดจ์ (4) |
| อินเตอร์เฟซ | ขนาน | เทคโนโลยี | ไบโพลาร์ |
| ขั้นตอนการแก้ปัญหา | - | แอพพลิเคชั่น | จุดประสงค์ทั่วไป |
| กระแส - เอาท์พุต | 800mA | โวลเตจ-ซัพพลาย | 2.5V~9.5V |
| แรงดัน-โหลด | 2.5V~9.5V | อุณหภูมิในการทำงาน | -20°C ~ 85°C (TA) |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 16-LSSOP (0.173", ความกว้าง 4.40 มม.) |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 16-สพป | ||
| เน้น | ชิปจัดการพลังงาน 2.5V,ชิปจัดการพลังงาน 9.5V,โมดูล PMIC LB1936V-TLM-E |
||
รายละเอียดสินค้า
LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP ออนเซมิ
รายละเอียดสินค้า
ภาพรวม
LB1936V เป็น IC ขับสเต็ปเปอร์มอเตอร์แบบไบโพลาร์ 2 เฟสที่รองรับไดรฟ์แรงดันต่ำแพ็คเกจขนาดเล็ก LB1936Vs และส่วนประกอบภายนอกจำนวนน้อยที่สุดช่วยลดพื้นที่การติดตั้งที่จำเป็นนอกจากนี้ยังให้มอเตอร์ไดรฟ์ที่มีประสิทธิภาพสูงและสามารถลดการใช้กระแสไฟฟ้าของวงจรเนื่องจากมีพินตรวจจับปัจจุบันและรองรับอินพุตควบคุม PWM จึงสามารถใช้ควบคุมชอปเปอร์ปัจจุบันที่ระดับระบบได้LB1936V เหมาะสมที่สุดสำหรับไดรฟ์สเต็ปเปอร์มอเตอร์ในสแกนเนอร์ กล้องดิจิทัล และเครื่องพิมพ์
คุณสมบัติ
• ตัวขับมอเตอร์เดินหน้า/ถอยหลังแรงดันความอิ่มตัวต่ำ (VO sat = 0.25V ที่ IO = 200mA)• ช่องสะพาน H สองช่อง
• ช่วงแรงดันไฟฟ้าที่ใช้งานได้กว้าง (ช่วงแรงดันไฟฟ้าที่อนุญาต : 2.5V ถึง 9.5V, พิกัดสูงสุดสัมบูรณ์ : 10.5V)
• รองรับอินพุต PWM (ใช้พลังงานต่ำได้ในโหมดหน่วงเวลาช้าที่ใช้ตรรกะ IN1/IN2 = H/H)
• ขาตรวจจับกระแสมอเตอร์ (ขดลวด)
• วงจรปิดระบบระบายความร้อนในตัว
• แพ็คเกจจิ๋ว (SSOP16 : 225mil)
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | ออนเซมิ |
| ประเภทสินค้า | ไดรเวอร์มอเตอร์และคอนโทรลเลอร์ |
| ผู้ผลิต | บนเซมิคอนดักเตอร์ |
| ประเภทสินค้า | ตัวควบคุมและไดรเวอร์มอเตอร์ / โมชั่น / การจุดระเบิด |
| เป็นไปตามมาตรฐาน | รายละเอียด |
| ผลิตภัณฑ์ | สเต็ปเปอร์มอเตอร์คอนโทรลเลอร์ / ไดรเวอร์ |
| พิมพ์ | ไดรเวอร์มอเตอร์แบบสองทิศทาง |
| ปฏิบัติการ-จ่าย-แรงดัน | 10.5 โวลต์ |
| ปฏิบัติการ-อุปทาน-ปัจจุบัน | 800 มิลลิแอมป์ |
| สไตล์การติดตั้ง | เอสเอ็มดี/SMT |
| แพคเกจ-กรณี | สพป-16 |
| บรรจุภัณฑ์ | รอก |
| ยี่ห้อ | บนเซมิคอนดักเตอร์ |
| ช่วงอุณหภูมิในการทำงาน | - 20 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| ชุด | LB1936V |
| หน่วยน้ำหนัก | 0.004586 ออนซ์ |
ส่วนประกอบที่ใช้งานร่วมกันได้
แบบฟอร์ม บรรจุภัณฑ์ ส่วนประกอบที่ใช้งานร่วมกันได้
| ส่วนผู้ผลิต# | คำอธิบาย | ผู้ผลิต | เปรียบเทียบ |
| LB1936V-MPB-E วงจรสัญญาณ |
แรงดันต่ำ, ความอิ่มตัวต่ำ, ตัวขับมอเตอร์แบบสองทิศทาง, SSOP16 (225mil), 90-FNFLD | บนเซมิคอนดักเตอร์ | LB1936V-TLM-E เทียบกับ LB1936V-MPB-E |
| LB1936V วงจรสัญญาณ |
ตัวควบคุมสเต็ปเปอร์มอเตอร์ | บนเซมิคอนดักเตอร์ | LB1936V-TLM-E เทียบกับ LB1936V |
คำอธิบาย
ไบโพลาร์มอเตอร์ไดร์ฟ Bipolar Parallel 16-SSOP
สเต็ปเปอร์มอเตอร์ขับ 2 เฟส SSOP T/R 16 ขาพิน
Motor / Motion / Ignition Controllers & Drivers เครื่องพิมพ์
