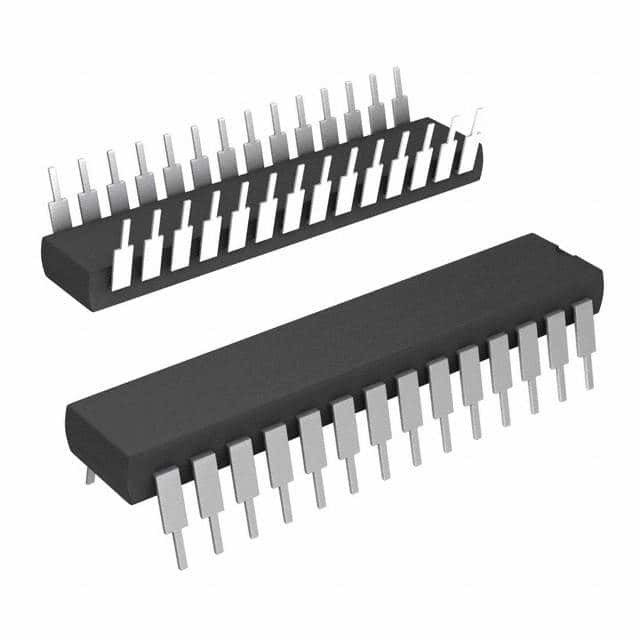

ATMEGA328P-PU IC MCU 8BIT 32KB FLASH 28DIP เทคโนโลยีไมโครชิป

คำอธิบาย ATMEGA328P-PU

ไมโครคอนโทรลเลอร์ที่ใช้ picoPower 8 บิต AVR RISC มีหน่วยความจำแฟลช ISP ขนาด 32KB พร้อมความสามารถในการอ่านขณะเขียน, 1024B EEPROM, 2KB SRAM, 23 บรรทัด I/O สำหรับใช้งานทั่วไป, 32 รีจิสเตอร์สำหรับใช้งานทั่วไป, ตัวจับเวลา/ตัวนับที่ยืดหยุ่นสามตัวพร้อมโหมดเปรียบเทียบ , การขัดจังหวะภายในและภายนอก, USART แบบตั้งโปรแกรมได้แบบอนุกรม, อินเทอร์เฟซแบบอนุกรม 2 สายที่เน้นไบต์, พอร์ตอนุกรม SPI, ตัวแปลง A/D 10 บิต 6 ช่องสัญญาณ (8 ช่องสัญญาณ ช่วงแรงดันไฟฟ้าของอุปกรณ์คือ 1.8-5.5 โวลต์

คุณสมบัติ ATMEGA328P-PU

ตระกูลไมโครคอนโทรลเลอร์ Atmel®AVR® 8 บิตประสิทธิภาพสูงและใช้พลังงานต่ำ
• สถาปัตยกรรม RISC ขั้นสูง
- 131 คำแนะนำที่มีประสิทธิภาพ
– การดำเนินการรอบสัญญาณนาฬิกาเดียวมากที่สุด
– ทะเบียนการทำงานเอนกประสงค์ 32 x 8
- การทำงานแบบคงที่อย่างเต็มที่
– สูงถึง 20 MIPS ทรูพุตที่ 20MHz
– ตัวคูณ 2 รอบบนชิป
• ส่วนหน่วยความจำที่ไม่ลบเลือนความทนทานสูง
– 32KBytes ของโปรแกรม Flash แบบตั้งโปรแกรมได้เองในระบบ
หน่วยความจำ
– 1KBytes EEPROM
- SRAM ภายใน 2KBytes
– รอบการเขียน/ลบ: 10,000 Flash/100,000 EEPROM
– การเก็บรักษาข้อมูล: 20 ปีที่ 85°C/100 ปีที่ 25°C(1)
– ส่วนรหัสบูตเสริมพร้อมบิตล็อคอิสระ
• การเขียนโปรแกรมในระบบโดย On-chip Boot Program
• การทำงานแบบอ่าน-ขณะ-เขียนอย่างแท้จริง
– ล็อคโปรแกรมสำหรับความปลอดภัยของซอฟต์แวร์

แอปพลิเคชัน ATMEGA328P-PU

มีแอพพลิเคชั่นมากมายสำหรับ ATMEGA328P-PU:
การประมวลผลข้อมูลดิจิทัล
ระบบควบคุมอุตสาหกรรม.
ระบบ SMPS และ Power Regulation
หน่วยแสดงผล.
การวัดและการปรับสัญญาณอะนาล็อก
ระบบสมองกลฝังตัว เช่น เครื่องชงกาแฟ ตู้ขายของอัตโนมัติ
ระบบควบคุมมอเตอร์.
ระบบเชื่อมต่ออุปกรณ์ต่อพ่วง
ใช้ในบอร์ด ARDUINO UNO, ARDUINO NANO และ ARDUINO MICRO
