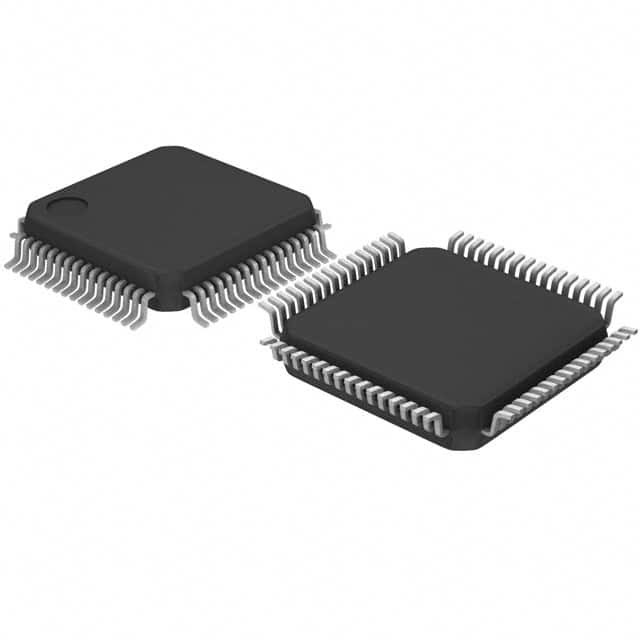

STM32F103RCT6 ยูนิตไมโครคอนโทรลเลอร์ MCU 32BIT 256KB FLASH 64LQFP STMicroelectronics

คำอธิบาย

ตระกูลสายประสิทธิภาพความหนาแน่นปานกลาง STM32F103xx ประกอบด้วยคอร์ RISC 32 บิต ARM Cortex™-M3 ประสิทธิภาพสูงที่ทำงานที่ความถี่ 72 MHz หน่วยความจำแบบฝังความเร็วสูง (หน่วยความจำแฟลชสูงสุด 128 Kbytes และ SRAM สูงสุด 20 Kbytes) และ I/O ที่ปรับปรุงแล้วและอุปกรณ์ต่อพ่วงที่เชื่อมต่อกับบัส APB สองตัวที่หลากหลายอุปกรณ์ทั้งหมดมี ADC 12 บิตสองตัว ตัวจับเวลาทั่วไป 16 บิตสามตัวและตัวจับเวลา PWM หนึ่งตัว ตลอดจนอินเทอร์เฟซการสื่อสารแบบมาตรฐานและขั้นสูง: I2C และ SPI สูงสุดสองตัว USART สามตัว USB และ CAN หนึ่งตัว

คุณสมบัติ

* แกน CPU ARM 32 บิต Cortex™-M3
– ความถี่สูงสุด 72 MHz, ประสิทธิภาพ 1.25 DMIPS/MHz (Dhrystone 2.1) ที่การเข้าถึงหน่วยความจำสถานะการรอ 0
– การคูณรอบเดียวและการแบ่งฮาร์ดแวร์

* ความทรงจำ
– หน่วยความจำแฟลช 64 หรือ 128 Kbytes
– 20 Kbytes ของ SRAM

* การจัดการนาฬิกา รีเซ็ต และอุปทาน
– แหล่งจ่ายไฟแอพพลิเคชั่น 2.0 ถึง 3.6 V และ I/O
– POR, PDR และเครื่องตรวจจับแรงดันไฟฟ้าแบบตั้งโปรแกรมได้ (PVD)
- คริสตัลออสซิลเลเตอร์ 4 ถึง 16 MHz
– RC ภายใน 8 MHz ที่ตัดแต่งจากโรงงาน
– ภายใน 40 kHz RC
– PLL สำหรับนาฬิกาซีพียู
– ออสซิลเลเตอร์ 32 kHz สำหรับ RTC พร้อมการสอบเทียบ
