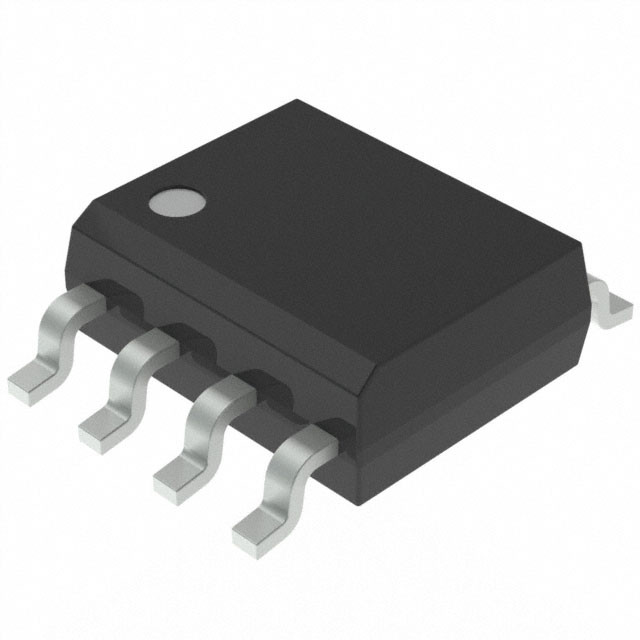

8 บิต 1KB การเขียนโปรแกรม Pic Chips, ATTINY13A-SSU MCU Micro Control Unit



คุณสมบัติ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิตประสิทธิภาพสูงและใช้พลังงานต่ำ
• สถาปัตยกรรม RISC ขั้นสูง
– 120 คำแนะนำที่ทรงพลัง – การดำเนินการรอบสัญญาณนาฬิกาเดียวส่วนใหญ่
– ทะเบียนการทำงานเอนกประสงค์ 32 x 8
- การทำงานแบบคงที่อย่างเต็มที่
– สูงถึง 20 MIPS Througput ที่ 20 MHz
• เซ็กเมนต์หน่วยความจำไม่ลบเลือนความทนทานสูง
– 1K Bytes of In-System Self-programmable Flash หน่วยความจำโปรแกรม
– EEPROM 64 ไบต์
- SRAM ภายใน 64 ไบต์
– รอบการเขียน/ลบ: 10,000 Flash/100,000 EEPROM
– การเก็บรักษาข้อมูล: 20 ปีที่ 85°C/100 ปีที่ 25°C (ดูหน้า 6)
– ล็อคการเขียนโปรแกรมสำหรับการเขียนโปรแกรมแฟลชด้วยตนเองและความปลอดภัยของข้อมูล EEPROM
• คุณสมบัติอุปกรณ์ต่อพ่วง
– ตัวจับเวลา/ตัวนับ 8 บิตหนึ่งตัวพร้อม Prescaler และช่องสัญญาณ PWM สองช่อง
- ADC 4 แชนแนล 10 บิตพร้อมการอ้างอิงแรงดันภายใน
– ตัวจับเวลา Watchdog ที่ตั้งโปรแกรมได้พร้อมออสซิลเลเตอร์บนชิปแยกต่างหาก
– ตัวเปรียบเทียบอะนาล็อกบนชิป
• คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์
– debugWIRE On-chip Debug System
– โปรแกรมในระบบผ่านพอร์ต SPI
– แหล่งที่มาของการขัดจังหวะภายนอกและภายใน
– โหมดลดสัญญาณรบกวน ADC และ Power-down
– ปรับปรุงวงจรรีเซ็ตการเปิดเครื่อง
– วงจรตรวจจับ Brown-out ที่ตั้งโปรแกรมได้พร้อมฟังก์ชันปิดใช้งานซอฟต์แวร์
- ออสซิลเลเตอร์สอบเทียบภายใน
• I/O และแพ็คเกจ
– 8-pin PDIP/SOIC: หกสาย I/O ที่ตั้งโปรแกรมได้
– MLF 10 แผ่น: หกบรรทัด I / O ที่ตั้งโปรแกรมได้
– MLF 20 แผ่น: หกบรรทัด I/O ที่ตั้งโปรแกรมได้
• แรงดันใช้งาน : – 1.8 – 5.5V
• ระดับความเร็ว:
– 0 – 4 MHz @ 1.8 – 5.5V
– 0 – 10 MHz @ 2.7 – 5.5V
– 0 – 20 MHz @ 4.5 – 5.5V
• ช่วงอุณหภูมิอุตสาหกรรม
• การใช้พลังงานต่ำ
- โหมดใช้งาน:
• 190 µA ที่ 1.8 V และ 1 MHz
-โหมดว่าง:
• 24 µA ที่ 1.8 V และ 1 MHz
