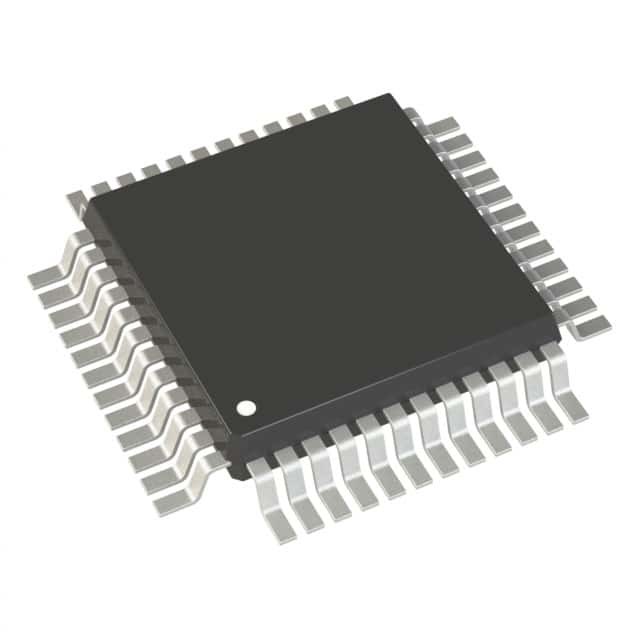

2.4V-3.6V MCU วงจรรวมที่ตั้งโปรแกรมได้ STM32F030K6T6 32LQFP



คำอธิบาย

ไมโครคอนโทรลเลอร์ STM32F030x รวมแกน RISC 32 บิต ARM Cortex™-M0 ประสิทธิภาพสูงที่ทำงานที่ความถี่ 48 MHz หน่วยความจำแบบฝังความเร็วสูง (หน่วยความจำแฟลชสูงสุด 64 Kbytes และ SRAM สูงสุด 8 Kbytes) และอีกมากมาย ช่วงของอุปกรณ์ต่อพ่วงและ I/O ที่ปรับปรุงแล้วอุปกรณ์ทั้งหมดมีอินเทอร์เฟซการสื่อสารมาตรฐาน (I2C สูงสุดสองตัว, SPI สูงสุดสองตัว และ USART สูงสุดสองตัว), ADC 12 บิตหนึ่งตัว, ตัวจับเวลา 16 บิตสำหรับใช้งานทั่วไปสูงสุด 6 ตัว และตัวจับเวลา PWM ควบคุมขั้นสูงหนึ่งตัว
ไมโครคอนโทรลเลอร์ STM32F030x ทำงานในช่วงอุณหภูมิ -40 ถึง +85 °C จากแหล่งจ่ายไฟ 2.4 ถึง 3.6 Vชุดโหมดประหยัดพลังงานที่ครอบคลุมช่วยให้สามารถออกแบบแอพพลิเคชั่นที่ใช้พลังงานต่ำได้
ไมโครคอนโทรลเลอร์ STM32F030x ประกอบด้วยอุปกรณ์ในสี่แพ็คเกจที่แตกต่างกันตั้งแต่ 20 พินถึง 64 พินมีชุดอุปกรณ์ต่อพ่วงที่แตกต่างกันขึ้นอยู่กับอุปกรณ์ที่เลือกคำอธิบายด้านล่างแสดงภาพรวมของกลุ่มอุปกรณ์ต่อพ่วง STM32F030x ที่เสนอทั้งหมด
คุณสมบัติเหล่านี้ทำให้ไมโครคอนโทรลเลอร์ STM32F030x เหมาะสำหรับการใช้งานที่หลากหลาย เช่น การควบคุมแอพพลิเคชั่นและอินเทอร์เฟซผู้ใช้ อุปกรณ์พกพา เครื่องรับ A/V และทีวีดิจิตอล อุปกรณ์ต่อพ่วง PC แพลตฟอร์มเกม จักรยานไฟฟ้า เครื่องใช้ไฟฟ้า เครื่องพิมพ์ สแกนเนอร์ สัญญาณเตือน ระบบ วิดีโออินเตอร์คอม และ HVAC





คุณสมบัติ

● แกนหลัก: ARM® 32-bit Cortex™-M0 CPU, ความถี่สูงสุด 48 MHz
● ความทรงจำ
– หน่วยความจำแฟลช 16 ถึง 64 Kbytes
– 4 ถึง 8 Kbytes ของ SRAM พร้อมการตรวจสอบความเท่าเทียมกันของ HW
● หน่วยคำนวณซีอาร์ซี
● รีเซ็ตและจัดการพลังงาน
– ช่วงแรงดันไฟฟ้า: 2.4 V ถึง 3.6 V
– รีเซ็ตการเปิด/ปิดเครื่อง (POR/PDR)
- โหมดพลังงานต่ำ: สลีป, หยุด, สแตนด์บาย
● การจัดการนาฬิกา
- คริสตัลออสซิลเลเตอร์ 4 ถึง 32 MHz
– ออสซิลเลเตอร์ 32 kHz สำหรับ RTC พร้อมการสอบเทียบ
– ภายใน 8 MHz RC พร้อมตัวเลือก x6 PLL
- ออสซิลเลเตอร์ RC ภายใน 40 kHz
● I/O ที่รวดเร็วสูงสุด 55 รายการ
– แมปทั้งหมดบนเวกเตอร์อินเตอร์รัปต์ภายนอก
– สูงสุด 36 I/O พร้อมความสามารถในการทนไฟ 5 V
● ตัวควบคุม DMA 5 แชนเนล
● 1 x 12 บิต, 1.0 µs ADC (สูงสุด 16 ช่องสัญญาณ)
– ช่วงการแปลง: 0 ถึง 3.6 V
– แยกการจ่ายไฟแบบอะนาล็อกจาก 2.4 ถึง 3.6 V
● สูงสุด 10 ตัวจับเวลา
– ตัวตั้งเวลาควบคุมขั้นสูง 16 บิต 7 แชนเนลหนึ่งตัวสำหรับเอาต์พุต PWM 6 แชนเนล พร้อมการสร้างเวลาหยุดทำงานและการหยุดฉุกเฉิน
– ตัวจับเวลา 16 บิตหนึ่งตัว พร้อม IC/OC สูงสุด 4 ตัว ใช้สำหรับถอดรหัสการควบคุม IR
– ตัวจับเวลา 16 บิตหนึ่งตัวพร้อม 2 IC/OC, 1 OCN, การสร้างเวลาตายและการหยุดฉุกเฉิน
– ตัวจับเวลา 16 บิตสองตัว แต่ละตัวมี IC/OC และ OCN, การสร้างเดดไทม์, หยุดฉุกเฉิน และเกทโมดูเลเตอร์สำหรับการควบคุม IR
– ตัวจับเวลา 16 บิตหนึ่งตัวพร้อม 1 IC/OC
– หนึ่งตัวจับเวลาพื้นฐาน 16 บิต
- ตัวจับเวลาจ้องจับผิดอิสระและระบบ
- ตัวจับเวลา SysTick: ตัวนับถอยหลัง 24 บิต
● RTC ปฏิทินพร้อมการเตือนและการปลุกเป็นระยะจากหยุด/สแตนด์บาย
● อินเตอร์เฟสการสื่อสาร
– อินเทอร์เฟซ I2C สูงสุดสองอินเทอร์เฟซ: หนึ่งพอร์ตรองรับ Fast Mode Plus (1 Mbit/s) พร้อมซิงก์กระแส 20 mA
– USART สูงสุดสองเครื่องที่รองรับ SPI แบบซิงโครนัสหลักและการควบคุมโมเด็มหนึ่งเดียวที่มีการตรวจจับอัตราบอดอัตโนมัติ
– สูงสุดสอง SPI (18 Mbit/s) พร้อมบิตเฟรมที่ตั้งโปรแกรมได้ 4 ถึง 16
● การแก้ปัญหาสายอนุกรม (SWD)
