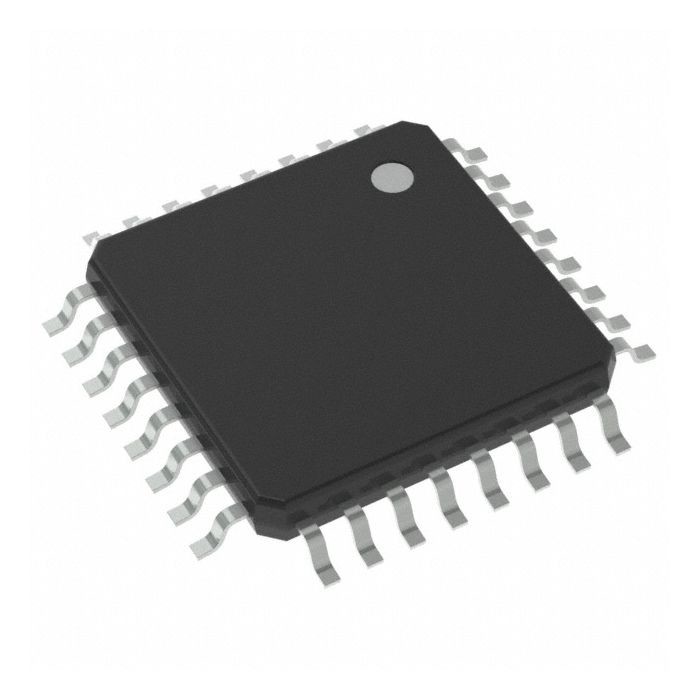

16MHz MCU วงจรรวมเดี่ยว ATMEGA16U2-AU 8 บิต 16KB FLASH



ภาพรวม

ATmega8U2/16U2/32U2 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิตพลังงานต่ำที่ใช้สถาปัตยกรรม AVR Enhanced RISCด้วยการดำเนินการคำสั่งที่ทรงพลังในรอบสัญญาณนาฬิกาเดียว ATmega8U2/16U2/32U2 จึงมีทรูพุตที่เข้าใกล้ 1 MIPS ต่อ MHz ทำให้ผู้ออกแบบระบบสามารถปรับการใช้พลังงานให้เหมาะสมที่สุดเมื่อเทียบกับความเร็วในการประมวลผล





คุณสมบัติ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิตประสิทธิภาพสูงและใช้พลังงานต่ำ
• สถาปัตยกรรม RISC ขั้นสูง
– 125 คำแนะนำที่ทรงพลัง – การดำเนินการรอบสัญญาณนาฬิกาเดียวส่วนใหญ่
– ทะเบียนการทำงานเอนกประสงค์ 32 x 8
- การทำงานแบบคงที่อย่างเต็มที่
– สูงถึง 16 MIPS ทรูพุตที่ 16 MHz
• หน่วยความจำโปรแกรมและข้อมูลที่ไม่ลบเลือน
– 8K/16K/32K Bytes ของแฟลชที่ตั้งโปรแกรมได้เองในระบบ
– 512/512/1024 EEPROM
– 512/512/1024 SRAM ภายใน
– รอบการเขียน/ลบ: 10,000 Flash/ 100,000 EEPROM
– การเก็บรักษาข้อมูล: 20 ปีที่ 85C/ 100 ปีที่ 25OC(1)
– ส่วนรหัสบูตเสริมพร้อมบิตล็อคอิสระ
การเขียนโปรแกรมในระบบโดยโปรแกรมบูตบนชิปที่เปิดใช้งานฮาร์ดแวร์หลังจากรีเซ็ต
การทำงานแบบอ่าน-ขณะ-เขียนอย่างแท้จริง
– ล็อคโปรแกรมสำหรับความปลอดภัยของซอฟต์แวร์
• โมดูลอุปกรณ์ความเร็วเต็ม USB 2.0 พร้อมการขัดจังหวะเมื่อการถ่ายโอนเสร็จสิ้น
– สอดคล้องกับ Universal Serial Bus Specification REV 2.0
– 48 MHz PLL for Full-speed Bus Operation : อัตราการถ่ายโอนข้อมูลที่ 12 Mbit/s
– อิสระอย่างเต็มที่ 176 ไบต์ USB DPRAM สำหรับการจัดสรรหน่วยความจำปลายทาง
– ปลายทาง 0 สำหรับการถ่ายโอนการควบคุม: จาก 8 ถึง 64 ไบต์
– 4 จุดสิ้นสุดที่ตั้งโปรแกรมได้:
ในหรือนอกทิศทาง
Bulk, Interrupt และ Isochronous Transfers
ขนาดแพ็กเก็ตสูงสุดที่ตั้งโปรแกรมได้ตั้งแต่ 8 ถึง 64 ไบต์
บัฟเฟอร์เดี่ยวหรือคู่ที่ตั้งโปรแกรมได้
– ระงับ / ดำเนินการขัดจังหวะต่อ
– รีเซ็ตไมโครคอนโทรลเลอร์บนบัส USB รีเซ็ตโดยไม่ต้องถอดออก
– การตัดการเชื่อมต่อบัส USB ตามคำขอของไมโครคอนโทรลเลอร์
• คุณสมบัติอุปกรณ์ต่อพ่วง
– ตัวจับเวลา/ตัวนับ 8 บิตหนึ่งตัวพร้อม Prescaler แยกและโหมดเปรียบเทียบ (ช่องสัญญาณ PWM 8 บิตสองช่อง)
– ตัวจับเวลา/ตัวนับ 16 บิตหนึ่งตัวพร้อมพรีสเกลเลอร์แยก เปรียบเทียบและโหมดจับภาพ (ช่องสัญญาณ PWM 8 บิตสามช่อง)
– USART พร้อมโหมด SPI master เท่านั้นและการควบคุมการไหลของฮาร์ดแวร์ (RTS/CTS)
- อินเตอร์เฟสอนุกรม SPI มาสเตอร์/สเลฟ
– ตัวจับเวลา Watchdog ที่ตั้งโปรแกรมได้พร้อมออสซิลเลเตอร์บนชิปแยกต่างหาก
– ตัวเปรียบเทียบอะนาล็อกบนชิป
– ขัดจังหวะและปลุกเมื่อเปลี่ยนพิน
• บนชิปดีบั๊กอินเทอร์เฟซ (debugWIRE)
• คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์
– การรีเซ็ตเมื่อเปิดเครื่องและการตรวจจับการเกิดสีน้ำตาลที่ตั้งโปรแกรมได้
- ออสซิลเลเตอร์สอบเทียบภายใน
– แหล่งที่มาของการขัดจังหวะภายนอกและภายใน
– ห้าโหมดสลีป: ว่าง, ประหยัดพลังงาน, ปิดเครื่อง, สแตนด์บายและสแตนด์บายแบบขยาย
• I/O และแพ็คเกจ
– 22 สาย I/O ที่ตั้งโปรแกรมได้
– แพ็คเกจ QFN32 (5x5mm) / TQFP32
• แรงดันไฟฟ้าที่ใช้งาน
– 2.7 - 5.5V
• อุณหภูมิในการทำงาน
– อุตสาหกรรม (-40°C ถึง +85°C)
• ความถี่สูงสุด
– 8 MHz ที่ 2.7V - ช่วงอุตสาหกรรม
– 16 MHz ที่ 4.5V - ช่วงอุตสาหกรรม
หมายเหตุ: 1. ดู “การเก็บรักษาข้อมูล” ในหน้า 6 สำหรับรายละเอียด
