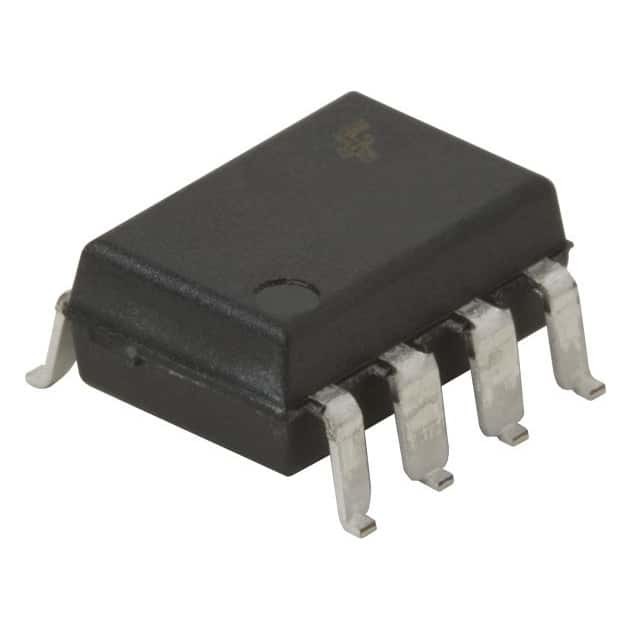

วงจรรวมช่องทางเดียว IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| ชื่อแบรนด์ | onsemi |
|---|---|
| หมายเลขรุ่น | HCPL2631SD |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| จำนวนช่อง | 2 | อินพุต - ด้าน 1/ด้าน 2 | 2/0 |
|---|---|---|---|
| แรงดันไฟฟ้า - การแยก | 2500Vrms | ภูมิคุ้มกันชั่วคราวโหมดทั่วไป (ต่ำสุด) | 5kV/µs |
| ประเภทอินพุต | กระแสตรง | ประเภทเอาต์พุต | เปิดตัวรวบรวม |
| ปัจจุบัน - เอาต์พุต / ช่อง | 50 ม.ม | อัตราข้อมูล | 10Mbps |
| ความล่าช้าในการขยายพันธุ์ tpLH / tpHL (สูงสุด) | 75ns, 75ns | เวลาขึ้น / ลง (ประเภท) | 50ns, 12ns |
| แรงดัน - ไปข้างหน้า (Vf) (ประเภท) | 1.4V | ปัจจุบัน - DC Forward (ถ้า) (สูงสุด) | 30MA |
| โวลเตจ-ซัพพลาย | 4.5V~5.5V | อุณหภูมิในการทำงาน | -40°C ~ 85°C |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 8-SMD, กัลล์วิง |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 8-SMD | ||
| เน้น | วงจรรวมช่องทางเดียว,วงจรรวม IC 2.5KV,HCPL2631SD |
||
รายละเอียดสินค้า
HCPL2631SD OPTOISO 2.5KV 2CH OPEN COLL 8DIP ออนเซมิ
รายละเอียดสินค้า
คำอธิบาย
ออปโตคัปเปลอร์แบบช่องสัญญาณเดียว 6N137, HCPL2601, HCPL2611 และ HCPL2630, HCPL2631 ประกอบด้วย LED AlGaAS ขนาด 850 นาโนเมตร ซึ่งเชื่อมต่อแบบออปติคอลกับลอจิกเกตตรวจจับภาพถ่ายในตัวความเร็วสูงมากพร้อมเอาต์พุตแบบสตราบได้เอาต์พุตนี้มีตัวสะสมแบบเปิด จึงอนุญาตเอาต์พุตแบบใช้สายหรือเอาต์พุตที่คู่กันรับประกันพารามิเตอร์ในช่วงอุณหภูมิ -40°C ถึง +85°Cสัญญาณอินพุตสูงสุด 5mA จะ
ให้กระแสซิงก์เอาท์พุตขั้นต่ำ 13mA (พัดลมออก 8)
คุณสมบัติ
■ ความเร็วสูงมาก – 10 MBit/s■ CMR ที่เหนือกว่า – 10 kV/µs
■ แรงดันใช้งานสองเท่า -480V
■ พัดลมออก 8 ที่ -40°C ถึง +85°C
■ เอาต์พุตลอจิกเกต
■ เอาต์พุตแบบ Strobable
■ แบบมีสายหรือตัวสะสมแบบเปิด
■ UL ได้รับการยอมรับ (ไฟล์ # E90700)
แอพพลิเคชั่น
■ การกำจัดกราวด์ลูป■ LSTTL เป็น TTL, LSTTL หรือ CMOS 5 โวลต์
■ สายรับส่งข้อมูล
■ การมัลติเพล็กซ์ข้อมูล
■ สวิตชิ่งพาวเวอร์ซัพพลาย
■ การเปลี่ยนหม้อแปลงพัลส์
■ อินเตอร์เฟสคอมพิวเตอร์-อุปกรณ์ต่อพ่วง
ข้อมูลจำเพาะ
| คุณลักษณะ | ค่าแอตทริบิวต์ |
|---|---|
| ผู้ผลิต | ออนเซ็น |
| ประเภทสินค้า | ออปโตคัปเปลอร์เอาท์พุตลอจิก |
| ชุด | - |
| บรรจุภัณฑ์ | บรรจุภัณฑ์สำรอง |
| หน่วยน้ำหนัก | 0.027937 ออนซ์ |
| แพคเกจ-กรณี | 8-SMD, กัลล์วิง |
| ประเภทอินพุต | กระแสตรง |
| อุณหภูมิในการทำงาน | -40°C ~ 85°C |
| ประเภทการติดตั้ง | พื้นผิวติด |
| ประเภทเอาต์พุต | เปิดตัวรวบรวม |
| จำนวนช่อง | 2 ช่อง |
| แรงดัน-อุปทาน | 4.5 โวลต์ ~ 5.5 โวลต์ |
| ซัพพลายเออร์-อุปกรณ์-แพ็คเกจ | 8-MDIP |
| อัตราข้อมูล | 10Mbps |
| กระแสไฟขาออกที่กำหนด | 50mA |
| ปัจจุบัน-DC-ไปข้างหน้า-ถ้า-สูงสุด | 30mA |
| การแยกแรงดันไฟฟ้า | 2500Vrms |
| ว | 1.4V |
| Rise-Fall-Time-Typ | 50ns, 12ns |
| อินพุต-ด้าน-1-ด้าน-2 | 2/0 |
| Common-Mode-Transient-Immunity-นาที | 5kV/μs |
| การขยายพันธุ์-Delay-tpLH-tpHL-Max | 75ns, 75ns |
| Pd-พลังงาน-การกระจาย | 60 มิลลิวัตต์ |
| อุณหภูมิในการทำงานสูงสุด | + 85 องศาเซลเซียส |
| ช่วงอุณหภูมิในการทำงาน | - 40 องศาเซลเซียส |
| Vf-ไปข้างหน้า-แรงดัน | 1.4 โวลต์ |
| การแยกแรงดัน | 5,000 Vrms |
| กระแสไฟขาออก | 50 ม.ม |
| ฤดูใบไม้ร่วงเวลา | 12 น |
| เวลาที่เพิ่มขึ้น | 50 น |
| Vr-แรงดันย้อนกลับ | 5 โวลต์ |
| ถ้าไปข้างหน้าปัจจุบัน | 10 มิลลิแอมป์ |
| ส่วน-#-นามแฝง | HCPL2631SD_NL |
| แพคเกจ-กรณี | เอสเอ็มดี-8 |
| กระแสสะสมสูงสุด | 50 ม.ม |
ส่วนประกอบที่ใช้งานร่วมกันได้
แบบฟอร์ม บรรจุภัณฑ์ ส่วนประกอบที่ใช้งานร่วมกันได้
| ส่วนผู้ผลิต# | คำอธิบาย | ผู้ผลิต | เปรียบเทียบ |
| HCPL-2631SV ออปโตอิเล็กทรอนิกส์ |
IC เอาท์พุตออปโตคัปเปลอร์ 2 องค์ประกอบ แยก 2500V | บนเซมิคอนดักเตอร์ | HCPL2631SD กับ HCPL-2631SV |
| HCPL-2631SD ออปโตอิเล็กทรอนิกส์ |
IC เอาท์พุตออปโตคัปเปลอร์ 2 องค์ประกอบ แยก 2500V | บนเซมิคอนดักเตอร์ | HCPL2631SD กับ HCPL-2631SD |
| HCPL2631SV ออปโตอิเล็กทรอนิกส์ |
2 CHANNEL LOGIC OUTPUT OPTOCOUPLER, 10 Mbps, Surface MOUNT, DIP-8 | โรเชสเตอร์ อิเล็กทรอนิคส์ แอลแอลซี | HCPL2631SD กับ HCPL2631SV |
| HCPL2631SDV ออปโตอิเล็กทรอนิกส์ |
8-Pin DIP Dual-Channel ความเร็วสูง 10 MBit/s ออปโตคัปเปลอร์เอาต์พุตลอจิกเกต (ไม่แนะนำสำหรับการออกแบบใหม่ หมายเลขชิ้นส่วนใหม่ที่เทียบเท่าคือ HCPL26xxM), 1000-REEL | บนเซมิคอนดักเตอร์ | HCPL2631SD กับ HCPL2631SDV |
| HCPL-2631SDV ออปโตอิเล็กทรอนิกส์ |
IC เอาท์พุตออปโตคัปเปลอร์ 2 องค์ประกอบ แยก 2500V | บนเซมิคอนดักเตอร์ | HCPL2631SD กับ HCPL-2631SDV |
คำอธิบาย
ออปโตไอโซเลเตอร์เอาต์พุตลอจิก 10Mbps Open Collector 2500Vrms 2 แชนเนล 5kV/µsCMTI 8-MDIP
ออปโตคัปเปลอร์ Logic-Out Open Collector DC-IN 2-CH 8-Pin PDIP SMD สีดำ T/R
ออปโตคัปเปลอร์ความเร็วสูง 2Ch 10MBit/s เอาต์พุตลอจิกเกต Optocpl
