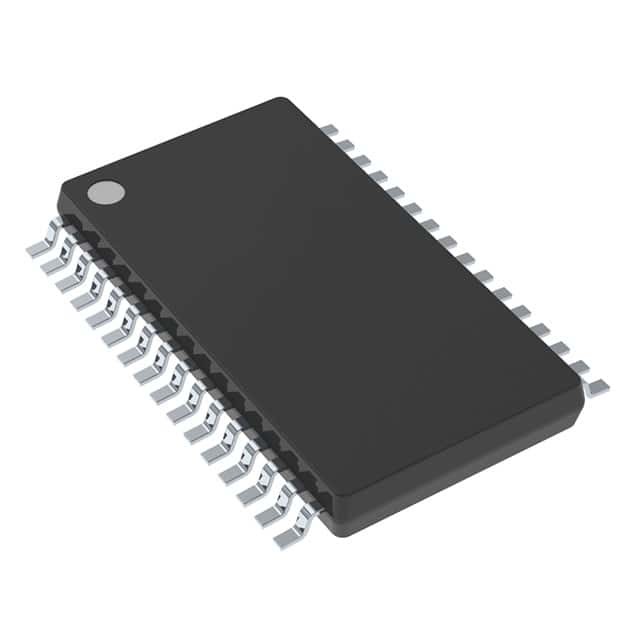

ชิป AMP คลาส D ที่ใช้งานได้จริง 26V, แอมพลิฟายเออร์วงจรรวม TPA3118D2DAPR

คำอธิบายของ TPA3118D2DAPR

ไอซีแอมป์ CLASS D STER 30W 32HTSSOP
ซีรีส์ TPA31xxD2 เป็นสเตจแอมพลิฟายเออร์ดิจิตอลที่มีประสิทธิภาพเสียงสเตอริโอสำหรับการขับลำโพงสูงถึง 100W / 2 Ω ในแบบโมโนประสิทธิภาพสูงของ TPA3130D2 ช่วยให้สามารถทำ 2 × 15 W โดยไม่ต้องระบายความร้อนภายนอกบน PCB ชั้นเดียวTPA3118D2 สามารถรัน 2 × 30 W / 8 Ω โดยไม่มีฮีตซิงก์บน PCB แบบดูอัลเลเยอร์หากต้องการพลังงานที่สูงขึ้น TPA3116D2 จะทำ 2 × 50 W / 4 Ω โดยติดฮีทซิงค์ขนาดเล็กไว้ที่ PowerPAD ด้านบนอุปกรณ์ทั้งสามใช้รอยเท้าเดียวกันทำให้สามารถใช้ PCB เดียวในระดับพลังงานที่แตกต่างกัน
วงจรออสซิลเลเตอร์/PLL ขั้นสูง TPA31xxD2 ใช้ตัวเลือกความถี่สวิตชิ่งหลายตัวเพื่อหลีกเลี่ยงสัญญาณรบกวน AM;สิ่งนี้สามารถทำได้พร้อมกับตัวเลือกของตัวเลือกหลักหรือตัวเลือกรอง ทำให้สามารถซิงโครไนซ์อุปกรณ์หลายเครื่องได้
อุปกรณ์ TPA31xxD2 ได้รับการป้องกันอย่างเต็มที่จากความผิดพลาดด้วยการป้องกันการลัดวงจรและการป้องกันความร้อน เช่นเดียวกับการป้องกันแรงดันเกิน แรงดันต่ำ และ DCข้อผิดพลาดจะถูกรายงานกลับไปยังโปรเซสเซอร์เพื่อป้องกันไม่ให้อุปกรณ์เสียหายระหว่างสภาวะโอเวอร์โหลด

คุณสมบัติ TPA3118D2DAPR

1• รองรับการกำหนดค่าเอาต์พุตหลายรายการ
– 2 × 50 W เป็นโหลด BTL 4-Ω ที่ 21 V
(TPA3116D2)
– 2 × 30 W เป็นโหลด BTL 8-Ω ที่ 24 V
(TPA3118D2)
– 2 × 15 W เป็นโหลด BTL 8-Ω ที่ 15 V
(TPA3130D2)
• ช่วงแรงดันไฟฟ้ากว้าง: 4.5 V ถึง 26 V
• การดำเนินการคลาส D ที่มีประสิทธิภาพ
– > 90% ประสิทธิภาพการใช้พลังงานรวมกับต่ำ
การสูญเสียเมื่อไม่ได้ใช้งานช่วยลดขนาดฮีตซิงก์ได้อย่างมาก
- แบบแผนการมอดูเลตขั้นสูง
• ความถี่การสลับหลายรายการ
– AM หลีกเลี่ยง
- การซิงโครไนซ์ Master และ Slave
– ความถี่การสลับสูงสุด 1.2-MHz
• สถาปัตยกรรมเวทีพลังป้อนกลับสูง
PSRR ลดความต้องการ PSU
• ขีด จำกัด พลังงานที่ตั้งโปรแกรมได้
• อินพุทดิฟเฟอเรนเชียลและซิงเกิลเอนด์
• โหมดสเตอริโอและโมโนด้วยฟิลเตอร์โมโนฟิลเตอร์เดียว
การกำหนดค่า
• แหล่งจ่ายไฟเดี่ยวช่วยลดจำนวนชิ้นส่วน
• วงจรป้องกันตนเองรวม
Overvoltage, Undervoltage, Overtemperature, DCDetect และ Short Circuit พร้อมการรายงานข้อผิดพลาด
• แพ็คเกจปรับปรุงความร้อน
– DAD (แพด HTSSOP 32 พิน)
– DAP (แพด HTSSOP 32 พินลง)
• –40°C ถึง 85°C ช่วงอุณหภูมิแวดล้อม

แอปพลิเคชัน TPA3118D2DAPR

• การสลับอะแดปเตอร์ AC/DC / เครื่องชาร์จแบตเตอรี่
• เปิดเฟรมสวิตชิ่งพาวเวอร์ซัพพลาย
• ส่วนประกอบ Mini-Micro, Speaker Bar, Docks
• ยานยนต์หลังการขาย
• ทีวีซีอาร์ที
• แอพพลิเคชั่นเครื่องเสียงสำหรับผู้บริโภค
