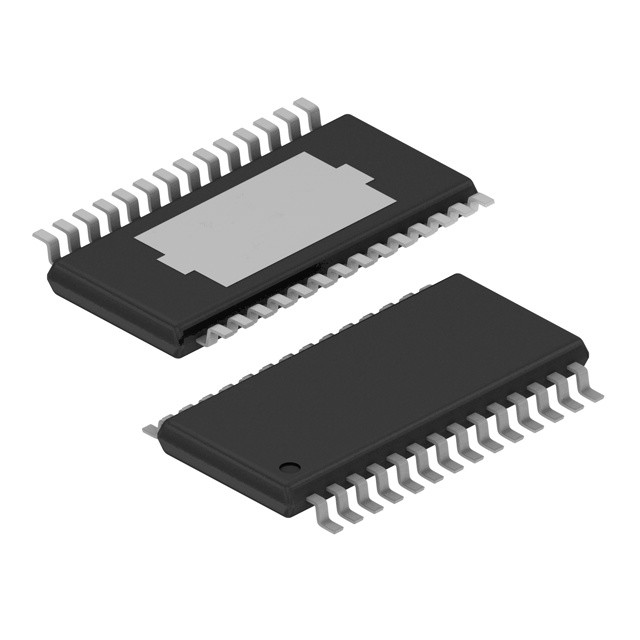

ชิป IC แอมพลิฟายเออร์ 2 แชนแนลที่ใช้งานได้จริง TPA3110D2PWPR 15W 28HTSSOP Texas Instruments

คำอธิบาย

TPA3110D2 เป็นเครื่องขยายกำลังเสียง Class-D ที่มีประสิทธิภาพ 15-W (ต่อช่องสัญญาณ) สำหรับการขับลำโพงสเตอริโอแบบบริดจ์ขั้นสูง
เทคโนโลยีการปราบปราม EMI ช่วยให้สามารถใช้ตัวกรองเฟอร์ไรต์บีดราคาไม่แพงที่เอาต์พุตในขณะที่เป็นไปตามข้อกำหนดของ EMCวงจรป้องกันลำโพง SpeakerGuardTM ประกอบด้วยตัวจำกัดพลังงานแบบปรับได้และวงจรตรวจจับ DCตัวจำกัดพลังงานที่ปรับได้ช่วยให้ผู้ใช้สามารถตั้งค่ารางแรงดัน "เสมือน" ให้ต่ำกว่าแหล่งจ่ายชิปเพื่อจำกัดปริมาณกระแสที่ไหลผ่านลำโพงวงจรตรวจจับ DC วัดความถี่และแอมพลิจูดของสัญญาณ PWM และปิดสเตจเอาต์พุตหากตัวเก็บประจุอินพุตเสียหายหรือมีการลัดวงจรบนอินพุต

คุณสมบัติ

● โหลด 15-W/ch เป็น 8-Q ที่ 10% THD+N จากแหล่งจ่าย 16-V
● โหลด 10-W/ch เป็น 8-Q ที่ 10% THD+N จากแหล่งจ่าย 13-V
● 30-W เป็นโหลดโมโน 4-Q ที่ 10% THD+N จากแหล่งจ่ายไฟ 16-V
● การทำงาน Class-D ที่มีประสิทธิภาพ 90% ช่วยลดความต้องการฮีตซิงก์
● ช่วงแรงดันไฟฟ้าที่กว้างช่วยให้ทำงานได้ตั้งแต่ 8Vto26V
● การทำงานแบบไร้ตัวกรอง
● การป้องกันลำโพง SpeakerGuard TM รวมถึงตัวจำกัดกำลังไฟที่ปรับได้พร้อมการป้องกัน DC
● Flow Through Pin Out ช่วยให้ง่ายต่อการจัดวางบอร์ด
● การป้องกันการลัดวงจรแบบพินต่อพินที่แข็งแกร่งและการป้องกันความร้อนด้วยตัวเลือกการกู้คืนอัตโนมัติ
● ประสิทธิภาพของ THD+N / Pop-Free P ที่ยอดเยี่ยม
● การตั้งค่าเกนคงที่ที่เลือกได้สี่แบบ
● อินพุทดิฟเฟอเรนเชียล

แอปพลิเคชัน

● โทรทัศน์
● อุปกรณ์เครื่องเสียงสำหรับผู้บริโภค
