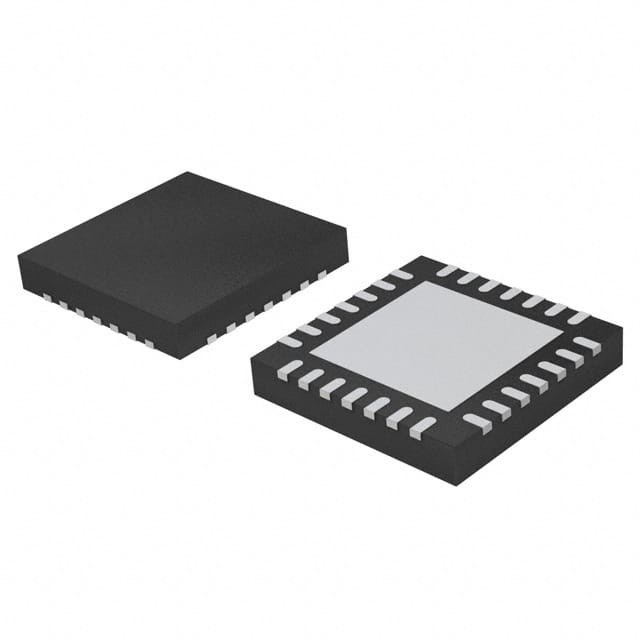

Z8F0431QJ020SG ไอซี MCU 8BIT 4KB แฟลช 28QFN Zilog

ภาพรวม

Zilog Z8 Encore! ครอบครัวสินค้า MCU เป็นอันดับแรกในสายสินค้า Zilog มิโครคอนโทรลเลอร์ที่ใช้ CPU eZ8 8 บิตXP F082A ซีรี่ย์สินค้าขยายสายขนาดใหญ่ของ Zilog ของ 8-bit microcontrollers. ความสามารถในการเขียนโปรแกรมในวงจร Flash ทําให้มีเวลาการพัฒนาและการเปลี่ยนแปลงโปรแกรมในสนามที่รวดเร็วขึ้น ซีพีอี eZ8 ใหม่เป็นความสอดคล้องขึ้นกับคําสั่ง Z8 ที่มีอยู่ชุดส่วนนอกที่รวยของ Z8 Encore! XP F082A Series ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายรวมถึงการควบคุมมอเตอร์ ระบบรักษาความปลอดภัย เครื่องใช้ในบ้าน อุปกรณ์อิเล็กทรอนิกส์ส่วนตัวและเซ็นเซอร์

ลักษณะ

คุณสมบัติสําคัญของ Z8 Encore! XP F082A ซีรีสสินค้าประกอบด้วย:
• 20 MHz eZ8 CPU
• แมมรี่ Flash ขนาด 1 KB, 2 KB, 4 KB หรือ 8 KB พร้อมความสามารถในการเขียนโปรแกรมในวงจร
• 256 B, 512 B, หรือ 1 KB แรม
• ขนาดการเก็บข้อมูลที่ไม่ลุกลุกสูงสุด 128 B (NVDS)
• ออสซิลเลอเตอร์ความแม่นยําภายในถูกตัดให้แม่นยํา ± 1%
• ออสซิลเลอเตอร์คริสตัลภายนอก ใช้งานได้ถึง 20 MHz
• เครื่องปรับเปลี่ยนอานาล็อกเป็นดิจิตัล (ADC) 8 ช่อง 10 บิต
• เครื่องตรวจวัดอุณหภูมิในชิป
• เครื่องเปรียบเทียบอานาล็อกในชิป
• ตัวขยายการทํางานพลังงานต่ํา (LPO) ในชิป
• UART แบบครบสองแบบ
• เครื่องกําเนิดอัตรา baud UART (BRG) สามารถตั้งค่าและใช้เป็นเวลา 16 บิตพื้นฐาน
• เครื่อง Encoder / Decoder อินฟราเรดที่สอดคล้องกับ IRDA
กับ UART
• ไทเมอร์ 16 บิตที่พัฒนา 2 ตัว พร้อมความสามารถในการจับ, เปรียบเทียบ และ PWM
• วัตช์ด็อก ไทมอร์ (WDT) พร้อมออสไซเลเตอร์ RC ภายใน
• สูงสุด 20 การสกัดสัดส่วน
• 6 ถึง 25 ปิน I/O ขึ้นอยู่กับแพคเกจ
• สูงสุด 13 ปินสัญลักษณ์ 5 V
• ส่งถึง 8 ท่าทาง สามารถขับเคลื่อน LED โดยตรง โดยไม่ต้องใช้แรงต่อต้านขั้นปัจจุบัน
• เครื่องแก้ไขปัญหาในชิป (OCD)
• การป้องกันความดันที่ออกจากความดัน (VBO)
• การตรวจจับแบตเตอรี่ต่ํา (LVD) ที่สามารถโปรแกรมได้ (เฉพาะอุปกรณ์ 8 ปิน)
• Bandgap สร้างความแม่นยําความเข้มข้นอ้างอิงที่มีสําหรับ ADC, comparator,
VBO และ LVD
• การตั้งค่าการเปิดใหม่ (POR)
• ความกระชับกําลังการทํางาน 2.7V ถึง 3.6V
• แพ็คเกจ 8-, 20 และ 28 ปิน
• 0 °C ถึง +70 °C และ ¥40 °C ถึง +105 °C สําหรับช่วงอุณหภูมิการทํางาน
