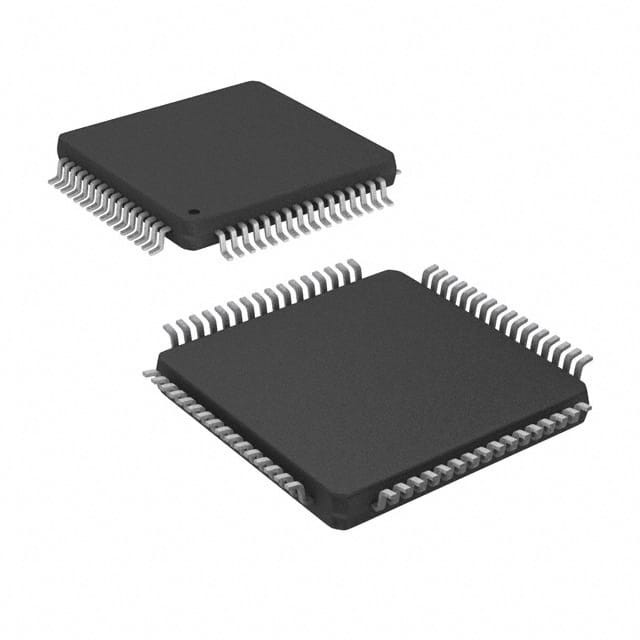

ATSAMG55J19A-AUT IC MCU 32BIT 512KB FLASH 64LQFP เทคโนโลยีไมโครชิป

SAM3X/A คําอธิบาย

ซีรี่ย์ SAM3X/A ของ Atmel เป็นสมาชิกของครอบครัวของไมโครคอนโทรลเลอร์ฟลัช ซึ่งใช้โปรเซสเซอร์ ARM Cortex-M3 RISC ที่มีความสามารถสูง 32 บิตมันทํางานที่ความเร็วสูงสุด 84 MHz และมีถึง 512 Kbyte ของ Flash และสูงสุด 100 Kbyte ของ SRAMชุดอุปกรณ์ล้อมล้อมรวมถึงพอร์ต USB Host และอุปกรณ์ความเร็วสูง พร้อมเครื่องรับส่งที่ติดตั้ง, Ethernet MAC, CANs 2x, MCI ความเร็วสูงสําหรับ SDIO / SD / MMC,อินเตอร์เฟซบัสภายนอกที่มี NAND Flash controller, 5x UARTs, 2x TWIs, 4x SPIs, รวมถึง 1 ไทม์ PWM, 9x ไทม์ 32-bit ประสงค์ทั่วไป, RTC, ADC 12-bit และ DAC 12-bit

ลักษณะ

• หลัก
ARM® Cortex®-M3 รีวิชั่น 2.0 ใช้ได้สูงสุด 84 MHz
หน่วยป้องกันความทรงจํา (MPU)
ชุดคําสั่ง Thumb®-2
คอนเตอร์ SysSick 24 บิต
✅ เครื่องควบคุมการสับสนของเวกเตอร์
• ความ จํา
จาก 256 ถึง 512 คิบาไบท์ แฟลชที่ติดตั้ง การเข้าถึงความกว้าง 128 บิต เครื่องเร่งความจํา ธนาคารสอง
จาก 32 ถึง 100 คิบาไบต์ SRAM ที่ติดตั้งด้วยแบงค์สอง
ROM ขนาด 16 Kbyte พร้อมโปรแกรม Bootloader (UART, USB) และโปรแกรม IAP
✓ Static Memory Controller (SMC): รองรับ SRAM, NOR, NAND. NAND Flash controller พร้อม RAM buffer 4kbyte และ ECC
• ระบบ
✅ ระบบปรับระดับความดันที่ติดตั้งสําหรับการทํางานแบบเดียว
✅ POR, BOD และ Watchdog สําหรับการรีเซ็ตที่ปลอดภัย
ออสไซเลอเตอร์สระประสานควอตซ์หรือเซรามิก: 3 ถึง 20 MHz พลังงานหลักและพิเศษ 32.768 kHz สําหรับ RTC หรือนาฬิกาอุปกรณ์
ออสซิลเลอเตอร์ RC ภายใน 8/12 MHz ความแม่นยําสูง พร้อม 4 MHz ความถี่โดยกําหนดสําหรับการเริ่มต้นอุปกรณ์อย่างรวดเร็ว
✅ ชั่วโมงช้า เครื่องหมุน RC ภายในเป็นนาฬิกาถาวรสําหรับนาฬิกาอุปกรณ์ในโหมดพลังงานต่ํา
1 PLL สําหรับนาฬิกาอุปกรณ์ และ PLL เฉพาะสําหรับ USB 2.0 High Speed Mini Host/Device
อุปกรณ์ตรวจจับอุณหภูมิ
✅สูงสุด 17 ช่อง DMA ระยะนอก (PDC) และ 6 ช่อง DMA กลางบวก DMA เฉพาะสําหรับ USB Mini Host/Device ความเร็วสูงและ Ethernet MAC
• โหมดพลังงานต่ํา
โหมดหลับและ Backup ต่ําถึง 2.5 μA ในโหมด Backup
ด้านสํารอง: VDDBU pin, RTC, สี่บันทึกสํารอง 32 บิต
RTC อุตตร้าพลังงานต่ํา
• อุปกรณ์นอก
อุปกรณ์ USB 2.0 / มินิโฮสต์: 480 Mbps, FIFO 4-kbyte, สูงสุด 10 จุดปลายสองทิศ, DMA เฉพาะ
✅ สูงสุด 4 USARTs (ISO7816, IrDA®, การควบคุมการไหลเวียน, SPI, แมนเชสเตอร์และการสนับสนุน LIN) และ 1 UART
2 TWI (I2C รองรับ) สูงสุด 6 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC) มีสล็อตสูงสุด 2 สล็อต
9 ช่อง 32 บิต ไทม์ / คอนเตอร์ (TC) สําหรับการจับ, เปรียบเทียบและ PWM โหมด, Quadrature Decoder Logic และ 2 บิต Gray Up / Down Counter สําหรับ stepper มอเตอร์
✅ PWM 16 บิตสูงสุด 8 ช่อง (PWMC) พร้อม Output ครบถ้วน, Input ความผิดพลาด, 12 บิต Dead Time Generator Counter สําหรับการควบคุมมอเตอร์
✅ 32 บิต เรียลไทม์ไทม์ (RTT) และ RTC พร้อมระบบปฏิทินและสัญญาณเตือน
ADC 16 ช่อง 12 บิท 1Msps กับโหมดการใส่ความแตกต่างและระดับการเพิ่มโปรแกรม
1 DAC 2 ช่อง 12 บิต 1 Msps
1 Ethernet MAC 10/100 (EMAC) พร้อม DMA เฉพาะ
2 เครื่องควบคุม CAN พร้อม 8 กล่องจดหมาย
1 เครื่องกําเนิดเลขสุ่มจริง (TRNG)
การเขียนบันทึกที่คุ้มครอง
• I/O
✅ สูงสุด 103 เส้น I/O พร้อมความสามารถในการตัดต่อภายนอก (ความรู้สึกด้านขอบหรือระดับ)
✅ สูงสุดถึงหก 32 บิท ปานกลาง input / output (PIO)
• แพ็คเกจ
✅ LQFP 100 โลหะ ขนาด 14 x 14 มิลลิเมตร ความกว้าง 0.5 มิลลิเมตร
✅ LFBGA 100 ลูก ขนาด 9 x 9 มิลลิเมตร ความกว้าง 0.8 มิลลิเมตร
✅ LQFP 144 โลหะ ขนาด 20 x 20 มิลลิเมตร ความกว้าง 0.5 มิลลิเมตร
✅ LFBGA ขนาด 144 ลูก ขนาด 10 x 10 มิลลิเมตร ขนาด 0.8 มิลลิเมตร
