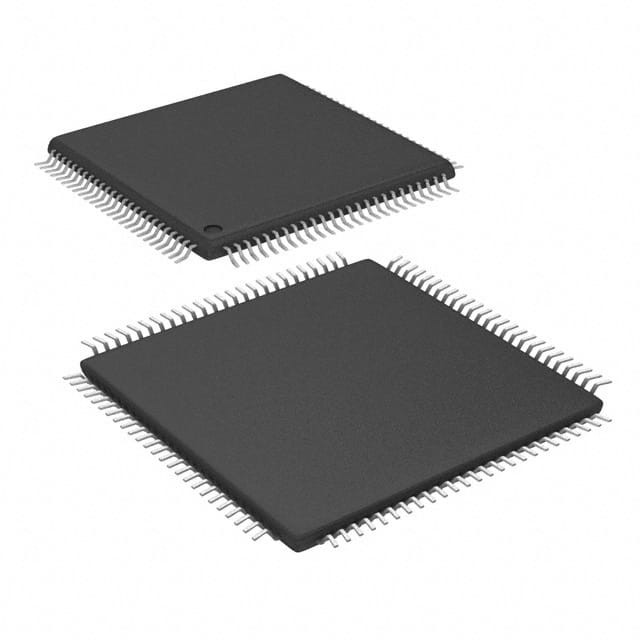

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP เทคโนโลยีไมโครชิป

ภาพรวมของอุปกรณ์

เอกสารนี้มีข้อมูลเฉพาะอุปกรณ์สําหรับอุปกรณ์ PIC32MX1XX/2XX/5XX 64/100 pin

สภาพการทํางาน

• 2.3V ถึง 3.6V, -40oC ถึง +105oC (DC ถึง 40 MHz)
-40oC ถึง +85oC (DC ถึง 50 MHz)

หลัก: 50 MHz/83 DMIPS MIPS32® M4K®

• โหมด MIPS16e® สําหรับขนาดรหัสที่เล็กลงถึง 40%
• อาร์คิเทคชีนที่ประสิทธิภาพในรหัส (C และ Assembly)
• รอบเดียว (MAC) 32x16 และสองรอบ 32x32 คูณ

การจัดการเวลา

• 0.9% ออสซิลเลาเตอร์ภายใน
• PLLs ที่สามารถเขียนโปรแกรมได้ และแหล่งเวลาออสซิลเลาเตอร์
• ติดตามนาฬิกาที่ปลอดภัยจากความผิดพลาด (FSCM)
• เครื่องกําหนดเวลาของสุนัขเฝ้าดู
• ตื่นเร็วและเริ่มต้น

การจัดการพลังงาน

• รูปแบบการบริหารพลังงานต่ํา (สล็อปและไอดลิน)
• การตั้งค่าการเปิดไฟใหม่ (Power-on Reset) ที่บูรณาการ, การตั้งค่าการเปิดไฟใหม่ (Brown-out Reset) และการตั้งค่าไฟฟ้าสูง

การตรวจสอบความตึงเครียด

• 0.5 mA/MHz กระแสไดนามิก (ทั่วไป)
•กระแส IPD 44 μA (ทั่วไป)

คุณสมบัติ HMI เสียง/กราฟิก/สัมผัส

• อินเตอร์เฟซกราฟิกภายนอกที่มีถึง 34 ปิน PMP
• การสื่อสารข้อมูลเสียง: I2S, LJ, RJ, USB
• อินเตอร์เฟซควบคุมข้อมูลเสียง: SPI และ I2C
•นาฬิกาหลักข้อมูลเสียง:
- การสร้างความถี่ของนาฬิกาส่วน
- สามารถทําสynchronize กับนาฬิกา USB
- สามารถปรับในเวลาทํางานได้
•หน่วยวัดเวลาชาร์จ (CTMU):
- รองรับการตรวจจับการสัมผัส mTouch®
- ให้การวัดเวลาความละเอียดสูง (1 ns)

คุณสมบัติแบบแอนาล็อกระดับสูง

• โมดูล ADC:
- อัตราการใช้งาน 10 บิต 1 Msps กับ Sample and Hold (S&H)
- สูงสุด 48 ทางเข้าแบบแอนาล็อก
- สามารถทํางานในโหมดหลับ
• แหล่งกระตุ้น ADC ที่ยืดหยุ่นและอิสระ
• ความสามารถในการวัดอุณหภูมิบนชิป
• การเปรียบเทียบ
- 3 โมดูลการเปรียบเทียบ
- โปรแกรมความหมาย 32 จุดความดัน

ไทม์ / การเปรียบเทียบผลิต / การบันทึกข้อมูล

• ระยะเวลา 5 ประการทั่วไป
- 5 16 บิตและสูงสุด 2 32 บิต Timers / Counters
• 5 โมดูล Output Compare (OC)
• 5 โมดูลการจับข้อมูล (IC)
• เลือก Pin ของ periferial (PPS) เพื่ออนุญาตให้การจําลองการทํางาน
• โมดูลเวลาและปฏิทินในเวลาจริง (RTCC)

อินเตอร์เฟซการสื่อสาร

• เครื่องควบคุม OTG ความเร็วเต็ม ที่สอดคล้องกับ USB 2.0
• สูงสุด 5 โมดูล UART (12.5 Mbps)
- โปรต็อกอล LIN 1.2 และการสนับสนุน IrDA®
• โมดูล SPI 4 สาย (25 Mbps)
• โมดูล I2C สองแบบ (สูงสุด 1 Mbaud) พร้อมการสนับสนุน SMBus
• PPS เพื่อให้สามารถทําการแผนการใหม่ของฟังก์ชัน
• พาร์เลล มาสเตอร์ พอร์ต (PMP) พร้อมพัฟเฟอร์อ่าน/เขียนแบบคู่
• Controller Area Network (CAN) 2.0B สอดคล้องกับ DeviceNetTM การสนับสนุนการแก้ไข

การเข้าถึงความจําโดยตรง (DMA)

• 4 ช่องทางของ DMA แฮร์ดแวร์ที่มีการตรวจจับขนาดข้อมูลอัตโนมัติ
• 32 บิต โปรแกรม Cyclic Redundancy Check (CRC)
• 2 ช่องทางเพิ่มเติมสําหรับ USB
• 2 ช่องทางเพิ่มเติมที่มอบให้กับ CAN

การเข้า/การออก

• 10 mA หรือ 15 mA แหล่ง/ซิงค์สําหรับ VOH / VOL มาตรฐานและสูงสุด 22 mA สําหรับ VOH1 ไม่มาตรฐาน
• ปินที่ทนความแรง 5 วอลต์
• สามารถเลือกช่องระบายน้ําที่เปิด, ดึงขึ้นและดึงลง
• การตัดภายนอกบนปิน I/O ทั้งหมด

คุณสมบัติและการสนับสนุนประเภท B

• AEC-Q100 REVG (ระดับ 2 -40oC ถึง +105oC)
• ห้องสมุดความปลอดภัยชั้น B, IEC 60730

การสนับสนุนการพัฒนา Debugger

• โปรแกรมในวงจรและในแอปพลิเคชั่น
• 4 สาย MIPS® การปรับปรุง JTAG อินเตอร์เฟซ
• โปรแกรมไม่จํากัดและจุดหยุดข้อมูลซับซ้อน 6 จุด
• การสแกนขอบเขต IEEE 1149.2 (JTAG)
