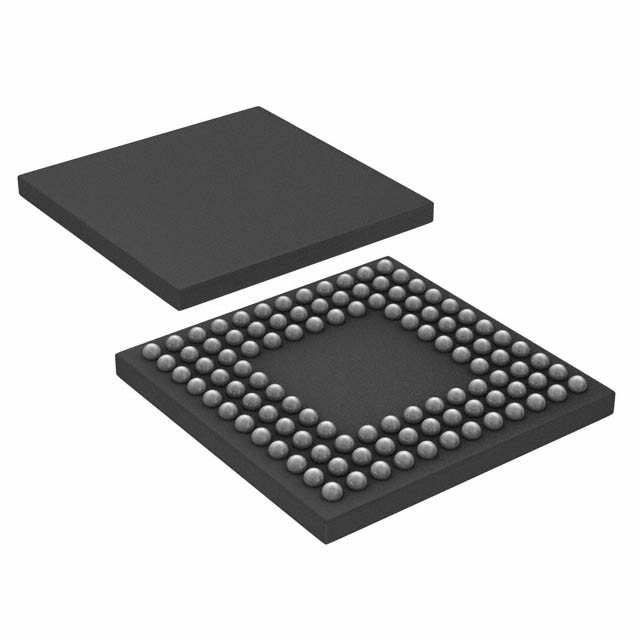

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA เครื่องมือเท็กซัส

[Luminary Micro, Inc.]

ภาพรวมทางสถาปัตยกรรม

ครอบครัวไมโครคอนโทรลเลอร์ Luminary Micro Stellaris® กลุ่มไมโครคอนโทรลเลอร์ที่ใช้ ARM® CortexTM-M3 เป็นครั้งแรก นําคอมพิวเตอร์ 32-bit ที่มีประสิทธิภาพสูงไปสู่การใช้งานไมโครคอนโทรลเลอร์ที่ติดตั้งที่มีความรู้สึกต่อค่าใช้จ่ายส่วนผู้นําเหล่านี้ให้ลูกค้าความสามารถ 32 บิต ในราคาที่เท่ากับ 8 และ 16 บิตทั้งหมดในแพ็คเกจที่มีร่องรอยเล็กๆ

ลักษณะสินค้า

เครื่องควบคุมขนาดเล็ก LM3S6965 มีลักษณะสินค้าดังต่อไปนี้
■ การทํางานของ RISC 32 บิต
อาร์คิเทค ARM® CortexTM-M3 v7M 32 บิท ที่ปรับปรุงให้กับการพิมพ์ขนาดเล็ก
การใช้งาน
✓ ระบบไทม์ (SysT ick) ให้บริการง่าย, 24 บิต
เครื่องนับแบบ wrap-on-zero พร้อมกลไกควบคุมแบบยืดหยุ่น
คอร์เซอร์ชุดคําสั่ง Thumb-2 เท่านั้น สําหรับความหนาแน่นของโค้ดสูง
การทํางาน 50MHz
การแยกฮาร์ดแวร์และการคูณรอบเดียว
✅ เครื่องควบคุมการสับสนแบบเนสต์ (NVIC) ที่บูรณาการ
การจัดการ
38 รายการตัดการใช้งานที่มี 8 ระดับความสําคัญ
หน่วยป้องกันความจํา (MPU) ให้โหมดพิเศษสําหรับระบบปฏิบัติการที่คุ้มครอง
การทํางาน
✅ การเข้าถึงข้อมูลที่ไม่ตรงกัน ทําให้ข้อมูลสามารถพับในความทรงจําได้อย่างมีประสิทธิภาพ
การปรับปรุงบิตอะตอม (bit-banding) เพื่อให้ความจําใช้งานได้มากที่สุด
และการควบคุมด้านนอกที่เรียบง่าย
■ ความจําภายใน
256 KB แฟลชระยะเดียว
• การป้องกันแฟลชบล็อกที่บริหารโดยผู้ใช้งานบนพื้นฐานของบล็อก 2KB
• การเขียนโปรแกรมข้อมูลแฟลชโดยผู้ใช้
• แบล็อกป้องกันไฟฟ้าที่กําหนดและบริหารโดยผู้ใช้
✅ SRAM ระยะเดียว 64 KB
■ เครื่องกําหนดเวลาทั่วไป
4 โมดูลไทม์ประสงค์ทั่วไป (GPTM) ซึ่งแต่ละโมดูลมีไทม์ 16 บิต 2 ตัว
แต่ละ GPTM สามารถตั้งค่าให้ทํางานเป็นอิสระ:
• เป็นไทเมอร์ 32 บิต
• ในฐานะนาฬิกาเวลาจริง (RTC) ขนาด 32 บิต เพื่อจับเหตุการณ์
• สําหรับการปรับปรุงความกว้าง Pulse (PWM)
• T o เริ่มต้นการแปลงจากอานาล็อกเป็นดิจิตัล
โหมดไทม์ 32 บิต
• เครื่องกําหนดเวลาแบบโปรแกรม
• เครื่องกําหนดเวลาระยะเวลาที่โปรแกรมได้
• นาฬิกาในเวลาจริง เมื่อใช้นาฬิกาภายนอก 32.768-KHz เป็นการเข้า
• การสตอลล์โดยผู้ใช้งานในรูปแบบระยะยาวและครั้งเดียวเมื่อตัวควบคุมยืนยัน
แผนที่ CPU Halt ระหว่างการแก้ไข
• ADC ก่อเหตุการณ์
โหมดไทม์ 16 บิต
• ปฏิบัติการตารางเวลาทั่วไป พร้อมเครื่องปรับขนาด 8 บิท
• เครื่องกําหนดเวลาแบบโปรแกรม
• เครื่องกําหนดเวลาระยะเวลาที่โปรแกรมได้
• การสตอลลิ่งโดยผู้ใช้งานเมื่อตัวควบคุมประกาศ CPU Halt flag ระหว่างการแก้ไข
• ADC ก่อเหตุการณ์
รูปแบบการบันทึกข้อมูล 16 บิต
• การบันทึกการนับขอบเข้า
• การจับเวลาด้านใน
โหมด PWM 16 บิต
• โหมด PWM ง่าย ๆ กับการปรับเปลี่ยนปริมาณการออกของสัญญาณ PWM
■ ARM FiRM ที่สอดคล้องกับ Watchdog Timer
- 32 บิท ดาวน์คอนเตอร์ พร้อมบันทึกภาระที่สามารถโปรแกรมได้
นาฬิกาเฝ้าระวังที่แยกตัว
✓ โปรแกรมหลอกลักลิกการผลิตการสับสนด้วยการปิดสับสน
ป้องกันโปรแกรมล็อครีจิสเตอร์
✓รีเซ็ตโลจิกการสร้างด้วยการเปิด/ปิด
✓ การสตอลลิ่งโดยผู้ใช้งานเมื่อตัวควบคุมประกาศ CPU Halt flag ระหว่างการแก้ไข
■ เครื่องควบคุม Ethernet 10/100
สอดคล้องกับรายละเอียด IEEE 802.3-2002
✓ การทํางานแบบครบครันและครึ่งดับเพล็กซ์ ทั้ง 100 Mbps และ 10 Mbps
✅ เครื่องรับสัญญาณ 10/100 Mbps (PHY)
✅ การแก้ไขข้ามกันแบบอัตโนมัติ MDI/MDI-X
รายการ MAC ที่อยู่
✓ ระบบประหยัดพลังงานและการปิดพลังงาน
■ อินเตอร์เฟซซีรียลซินครอน (SSI)
✅ การทํางานแบบ master หรือ slave
อัตราบีทของนาฬิกาที่สามารถเขียนโปรแกรมได้ และปริมาตรฐานก่อน
✓ การส่งและรับ FIFO ที่แยกแยก ความกว้าง 16 บิต ความลึก 8 จุด
การทํางานอินเตอร์เฟซที่สามารถเขียนโปรแกรมได้ สําหรับ Freescale SPI, MICROWIRE หรือ
อินเตอร์เฟซลําดับซินครอนของ Texas Instruments
ขนาดกรอบข้อมูลที่สามารถเขียนโปรแกรมได้ ตั้งแต่ 4 ถึง 16 บิต
✅ รูปแบบการทดสอบลุปแบ็กภายในสําหรับการทดสอบการวินิจฉัย / การแก้ไขข้อผิดพลาด
■ UART
3 UART แบบ 16C550 ที่สามารถเขียนโปรแกรมได้อย่างเต็มที่ พร้อมการสนับสนุน IrDA
✅ FIFO 16x8 แยกส่ง (TX) และ 16x12 รับ (RX) เพื่อลด
CPU สะดุดการใช้งาน
√ เครื่องกําเนิดอัตรา baud ที่สามารถเขียนโปรแกรมได้ พร้อมเครื่องแยกส่วน
✅ ความยาว FIFO ที่สามารถเขียนโปรแกรมได้ รวมถึงการทํางานที่ลึก 1 ไบท์
อินเตอร์เฟซที่ใช้พัฟเฟอร์สองครั้ง
ระดับการก่อการร้ายของ FIFO คือ 1/8, 1/4, 1/2, 3/4, และ 7/8
บิตสื่อสารแบบไม่สมองแบบมาตรฐานสําหรับการเริ่มต้น หยุด และ parity
การตรวจสอบการเริ่มต้นที่ผิด
✅ การสร้างและตรวจจับการตัดสาย
■ ADC
✅ การตั้งค่า single input และ differential input
4 ช่อง 10 บิต (อินทุ้น) เมื่อใช้เป็นอินทุ้นปลายเดียว
ราคาตัวอย่าง 1 ล้านตัวอย่าง/วินาที
✅ การแปลงแบบ Analog เป็น Digital ที่ยืดหยุ่นและสามารถตั้งค่าได้
✓ 4 ระยะการแปลงตัวอย่างที่สามารถเขียนโปรแกรมได้ จาก 1 ถึง 8 รายการ
กับผลการแปลงที่ตรงกัน
✓ ทุกลําดับที่ถูกกระตุ้นโดยซอฟต์แวร์หรือเหตุการณ์ภายใน
PWM หรือ GPIO)
✅ เครื่องตรวจจับอุณหภูมิบนชิป
■ การเปรียบเทียบแบบแอนาล็อก
2 เครื่องเปรียบเทียบแบบแอนาล็อกที่บูรณาการเป็นอิสระ
√ สามารถตั้งค่าให้ออกได้: ดําเนินปินออก, สร้างการหยุด,
หรือเริ่มลําดับตัวอย่าง ADC
การเปรียบเทียบการเข้า pin ภายนอกกับการเข้า pin ภายนอกหรือ
ความเข้มข้นแบบโปรแกรมภายใน

การใช้งานเป้าหมาย

■ การติดตามทางไกล
■ เครื่องมืออิเล็กทรอนิกส์จุดขาย (POS)
■ อุปกรณ์ทดสอบและวัด
■ อุปกรณ์และสวิตช์เครือข่าย
■ อัตโนมัติโรงงาน
■ HVAC และการควบคุมอาคาร
■ อุปกรณ์เกม
■ การควบคุมการเคลื่อนไหว
■ เครื่องมือการแพทย์
■ การป้องกันไฟและความปลอดภัย
