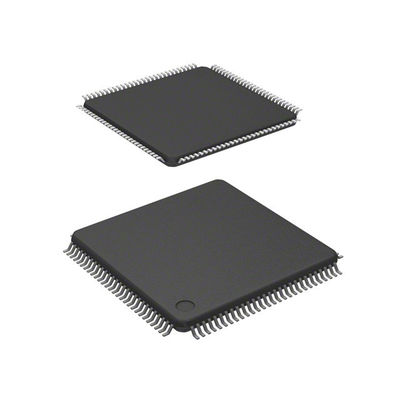

MC9S12E64CPVE IC MCU 16BIT 64KB FLASH 112LQFP N✖P USA Inc

คําแนะนํา

ภาพรวม
MC9S12E-Family เป็นครอบครัว MCU มูลค่าต่ํา 112/80 pin สําหรับการใช้งานทั่วไปสมาชิกทั้งหมดของ MC9S12E-Family ประกอบด้วยอุปกรณ์นอกบนชิปมาตรฐานรวมถึงหน่วยประมวลผลกลาง 16 บิต (HCS12 CPU), ขนาดสูงสุด 256K ไบท์ของ EEPROM แฟลช ขนาดสูงสุด 16K ไบท์ของ RAM สามโมดูลอินเตอร์เฟซการสื่อสารลําดับที่ไม่สมอง (SCI) อินเตอร์เฟสส่วนนอกลําดับ (SPI) อินเตอร์-IC บัส (IIC)3 โมดูลเวลา 16 บิต 4 ช่อง (TIM), เครื่องปรับปรุงอัมพาตขนาด 15 บิท 6 ช่อง พร้อมโมดูลป้องกันความผิดพลาด (PMF) เครื่องปรับปรุงความกว้างอัมพาตขนาด 8 บิท 6 ช่อง (PWM) เครื่องปรับปรุงอัมพาตขนาด 10 บิท 16 ช่อง (ADC)และเครื่องแปลงดิจิตอล-แอนาล็อก (DAC) 2 เครื่อง 8 บิต 1 ช่องMC9S12E-Family มีเส้นทางข้อมูล 16 บิตเต็มทั่วไป การรวมวงจร PLL ทําให้การบริโภคพลังงานและผลงานสามารถปรับให้เหมาะสมกับความต้องการในการปฏิบัติงานนอกเหนือจากพอร์ต I/O ที่มีอยู่บนแต่ละโมดูล, 16 บิตพอร์ต I/O ที่มอบให้พร้อมกับความสามารถ Wake-Up จากโหมด STOP หรือ WAIT นอกจากนี้เครื่องควบคุมความดันแบบบนชิป (VREG) ผลิตความดันไฟฟ้าแบบดิจิตอลภายใน 2.5V (VDD) จากระยะไฟฟ้าภายนอก 3.135V ถึง 5.5V

ลักษณะ

• HCS12 CORE 16 บิต
CPU HCS12
i. ปรับปรุงให้เข้ากับชุดคําสั่ง M68HC11
ii. โมเดลการสับสนและโปรแกรมที่เหมือนกันกับ M68HC11
iii. คิวคําสั่ง
iv. การแก้ไขที่ระดมเพิ่มเติม
การควบคุมการแผนที่โมดูล (MMC)
✓ การควบคุมการหยุด (INT)
✅ โมดูลแก้ไขความผิดพลาดเบื้องหลัง (BDM)
อุปกรณ์ปรับปรุงความผิดพลาด (DBG12) รวมถึงจุดหยุดและพัฟเฟอร์การติดตามการเปลี่ยนแปลงของการไหล
อินเตอร์เฟซบัสภายนอกหลายแบบ (MEBI)
• การสื่อสารที่หยุดการตื่น
✅ มีพอร์ตบิตสูงสุด 16 พอร์ต สําหรับฟังก์ชันสกัดการตื่นด้วยการกรองดิจิตอล
• ตัวเลือกความจํา
✅ EEPROM ขนาด 32K, 64K, 128K หรือ 256K ไบท์ แฟลช
RAM ขนาด 2K, 4K, 8K หรือ 16K ไบท์
• เครื่องแปลงดิจิตอล-แอนาล็อก (DAC) 1 ช่อง
ความละเอียด 8 บิต
• เครื่องแปลงอานาล็อกเป็นดิจิตอล (ADC)
โมดูล 16 ช่อง มีความละเอียด 10 บิต
ความสามารถในการเปิดตัวการแปลงภายนอก
• เครื่องกําหนดเวลา 4 ช่อง (TIM)
ช่องทางการเปรียบเทียบการเข้าหรือการออก
โหมด PWM ง่าย
คอนเตอร์โมดูโลรีเซ็ต
การนับเหตุการณ์ภายนอก
การสะสมเวลาแบบจํากัด
• 6 ช่อง PWM (PWM)
ระยะเวลาและวาระการทํางานที่สามารถวางโปรแกรมได้
8 บิต 6 ช่อง หรือ 16 บิต 3 ช่อง
การควบคุมแยกสําหรับความกว้างของกระแทกและวงจรทํางานแต่ละครั้ง
✅ การออกแบบตรงกลางหรือตรงซ้าย
✓ โปรแกรมได้ โลจิกการเลือกนาฬิกา ด้วยช่วงความถี่ที่กว้าง
✅ การเข้าระบบปิดฉุกเฉินอย่างรวดเร็ว
• เครื่องปรับความกว้างอัมพวา 6 ช่อง พร้อมการป้องกันความผิดพลาด (PMF)
3 เครื่องนับ 15 บิตที่อิสระที่มีโหมดร่วมกัน
การดําเนินการช่องทางที่เพิ่มเติม
สัญญาณ PWM ตรงกับขอบและกลาง
การใส่เวลาตายแบบโปรแกรมได้
✅ อัตราการรีโหลดอินเทกรัลจาก 1 ถึง 16
4 ป้องกันความผิดพลาด ปิดปินเข้า
3 ปิ้นการเข้าของปัจจุบัน
• อินเตอร์เฟซลําดับ
✓ 3 อินเตอร์เฟซการสื่อสารแบบเรียงลําดับ (SCI)
อินเตอร์เฟซส่วนนอกแบบซับซ้อน (SPI)
✅ Inter-IC Bus (IIC)
• เครื่องกําเนิดเวลาและการตั้งค่าใหม่ (CRG)
หน่วยตรวจสอบตํารวจในหน้าต่าง
✓ การสับสนในเวลาจริง
มอนิเตอร์นาฬิกา
ออสซิลเลอเตอร์เพียร์สหรือคลิปิตส์ปัจจุบันต่ํา
✅ เครื่องคูณความถี่ของนาฬิกาลุปแบบล็อคเฟส
โหมด Self Clock โดยไม่มีนาฬิกาภายนอก
✅นาฬิกาออสซิลเลเตอร์คริสตัลความแรงต่ํา 0.5 ถึง 16Mhz
• ความถี่ในการทํางาน
50MHz เท่ากับความเร็วรถไฟ 25MHz
• ระบบกํากับไฟฟ้า 2.5V ภายใน
ระยะความแรงกดไฟเข้าจาก 3.135V ถึง 5.5V
ความสามารถในการทํางานแบบพลังงานต่ํา
รวมวงจรรีเซ็ตความดันต่ํา (LVR)
รวมวงจรสับสนุนแรงต่ํา (LVI)

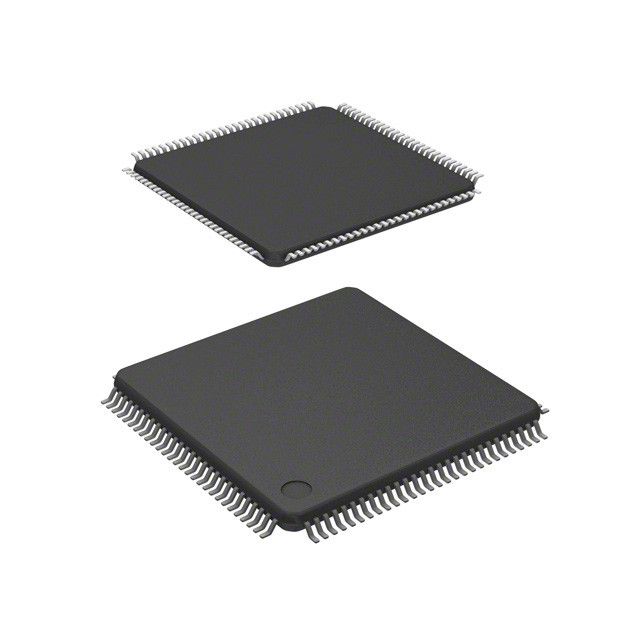

• 112-pin LQFP หรือ 80-pin QFP แพคเกจ
✅ สูงสุด 90 เส้น I/O ด้วยความสามารถในการเข้าและขับเคลื่อน 5 วอลต์ (แพคเกจ 112 ปิน)
✓ สายไฟฟ้า 5V เพียง 2 สาย (IRQ และ XIRQ)
✅ 16 ทางเข้าเครื่องปรับ A/D 3.3V/5V
• การสนับสนุนการพัฒนา
โหมด debug หลัง single-wire
ปัจจัยการหยุดทํางานของฮาร์ดแวร์บนชิป
✅ คุณสมบัติการแก้ไขข้อผิดพลาดที่พัฒนา
