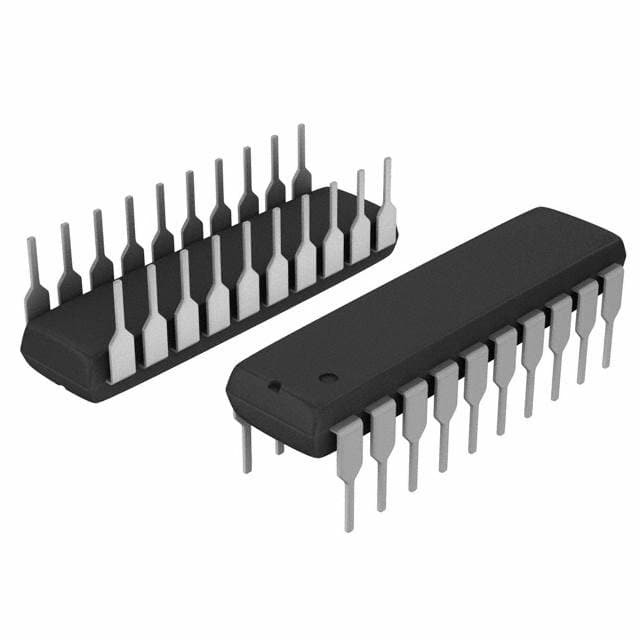

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP เทคโนโลยีไมโครชิป

ภาพรวม

ATtiny2313A/4313 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิตพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม AVR enhanced RISCATtiny2313A/4313 ประสบความสําเร็จในการผ่านที่เข้าใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.

ลักษณะ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา
• สถาปัตยกรรม RISC ที่ก้าวหน้า
120 คําสั่งที่มีพลังงาน การดําเนินการในวงจรนาฬิกา
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 20 MIPS ในระยะ 20 MHz
• ข้อมูลและโปรแกรมและความทรงจําข้อมูลที่ไม่ลุกล้า
2 / 4K ไบท์ของระบบในระบบการโปรแกรมเอง Flash
• ความ อด ทน 10,000 รอบ เขียน/ลบ
128/256 ไบท์ EEPROM ที่สามารถเขียนโปรแกรมได้ในระบบ
• ความ อด ทน: 100,000 รอบ เขียน/ลบ
128/256 ไบท์ SRAM ภายใน
โปรแกรมล็อคสําหรับโปรแกรม Flash และความปลอดภัยของข้อมูล EEPROM
• คุณลักษณะด้านนอก
✓ เครื่องกําหนดเวลา 8 บิต / เคาน์เตอร์ที่มี Prescaler และ Comparer Mode ที่แยกแยก
✓ ไทม์ / เคาน์เตอร์ 16 บิทหนึ่งตัว พร้อม Prescaler แยกตัว, เปรียบเทียบและ Capture Mode
4 ช่อง PWM
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
โปรแกรมการตรวจสอบเวลาด้วยออสซิเลเตอร์ในชิป
USI อินเตอร์เฟซซีเรียลทั่วไป
✅ Full Duplex USART ครับ
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
debugWIRE การแก้ปัญหากล่องในชิป
โปรแกรมได้ในระบบ ผ่าน SPI Port
หน่วยงานการประกอบการ
✅ รูปแบบการทํางานแบบไร้แรง, ปิดพลังงาน และ เตรียมพร้อม
✅ การปรับปรุงวงจรรีเซ็ตการเปิดไฟ
✓ วงจรการตรวจจับแบบโปรแกรมได้
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
• I/O และแพคเกจ
18 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ PDIP 20 ปิน, SOIC 20 ปิน, MLF/VQFN 20 แพด
• โลเตจการทํางาน
✅ 1.8 ✅ 5.5 วอลต์
• ระดับความเร็ว
0 4 MHz @ 1.8 5.5V
0 10 MHz @ 2.7 5.5V
0 20 MHz @ 4.5 5.5V
• ระยะอุตสาหกรรม อุณหภูมิ: -40°C ถึง +85°C
• ใช้พลังงานน้อย
✓ รูปแบบทํางาน
• 190 μA ที่ 1.8V และ 1MHz
โหมดการทํางานเฉยๆ
• 24 μA ที่ 1.8V และ 1MHz
โหมดปิดไฟ
• 0.1 μA ที่ 1.8V และ +25°C
