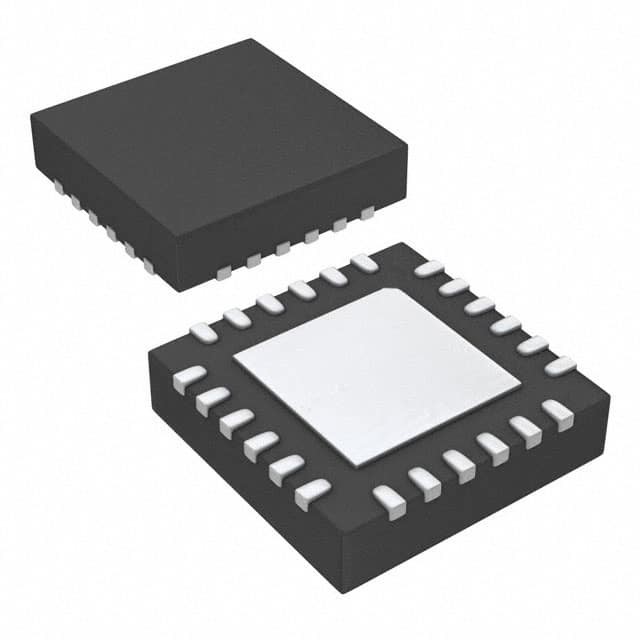

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN ห้องทดลองซิลิคอน

ภาพรวมระบบ

อุปกรณ์ C8051F93x-C8051F92x เป็น MCU ระบบบนชิปที่มีสัญญาณผสมบูรณ์. ลําดับล่างแสดงลักษณะที่โดดเด่น. ดูตารางที่ 21 สําหรับการเลือกลักษณะสินค้าเฉพาะเจาะจง และหมายเลขการสั่งซื้อชิ้นส่วน.

• การทํางานแบบแบตเตอรี่เดียว/สองแบบ พร้อมเครื่องปรับกระตุ้น dc-dc ในชิป
• พื้นฐานไมโครคอนโทรลเลอร์ที่เข้ากันได้กับ 8051 ที่มีท่อความเร็วสูง (สูงสุด 25 MIPS)
• ภายในระบบ, ความเร็วเต็ม, อินเตอร์เฟซการแก้ไขที่ไม่รบกวน (บนชิป)
• true 10-bit 300 ksps 23 ช่อง ADC ที่มีปลายเดียวพร้อมกับตัวพับแบบอานาลอก
• การอ้างอิงปัจจุบันที่สามารถเขียนโปรแกรมได้ 6 บิต
• ออสซิลเลอเตอร์ภายใน 24.5 MHz ที่สามารถวางโปรแกรมได้อย่างแม่นยํา ด้วยเทคโนโลยีกระจายสเปคตรัม
• 64kB หรือ 32kB ของความจํา Flash บนชิป
• 4352 ไบท์ของ RAM บนชิป
• SMBus/I2C, Enhanced UART และสอง Enhanced SPI ช่องทางลําดับที่นําไปใช้ในฮาร์ดแวร์
• เครื่องกําหนดเวลา 16 บิต 4 เครื่อง
• โปรแกรม Counter/Timer Array (PCA) ด้วยโหลดจับ/เปรียบเทียบ 6 โหลด และ
ฟังก์ชัน Watchdog Timer
• การตั้งค่าการทํางานใหม่ในชิป, VDD Monitor และ Sensor อุณหภูมิ
• 2 เครื่องเปรียบเทียบความดันในชิป พร้อม 23 ทางเข้าสัมผัส
• 24 หรือ 16 Port I/O (ความอดทน 5 V)

โลเตชั่นไฟฟ้า 0.9 ถึง 3.6 V

- โหมดเซลล์เดียวรองรับการทํางาน 0.9 ถึง 1.8 วอลต์
- โหมดสองเซลล์รองรับการทํางาน 1.8 ถึง 3.6 วอลต์
- เครื่องแปลง dc-dc ที่ติดตั้ง มีอัตราการออก 1.8 ถึง 3.3 V สําหรับใช้ในโหมดเซลล์เดียว
- กําหนดการ LDO ที่สร้างขึ้นในอนุญาตให้ความแรงกดไฟฟ้าอานาล็อกสูงและความแรงกดไฟฟ้าหลักดิจิตอลต่ํา
- 2 เครื่องตรวจสอบปริมาณอาหาร (Brownout Detectors)

เครื่องแปลงอานาล็อกเป็นดิจิตอล 10 บิต

- ± 1 LSB INL; ไม่มีรหัสที่หายไป
- สามารถโปรแกรมผ่านได้ถึง 300 kps
- มีการเข้าภายนอกสูงสุด 23 ครั้ง
- พื้นฐานความดันในชิป
- PGA บนชิปสามารถวัดแรงดันสูงถึงสองเท่าของแรงดันมาตรฐาน
- 16 บิต อัตโนมัติเฉลี่ยสะสมกับ Burst Mode
ให้ความละเอียด ADC เพิ่มขึ้น
- เครื่องกําเนิดขัดแย้งที่ขึ้นอยู่กับข้อมูล
#NAME?

การ เปรียบเทียบ

- โปรแกรมไฮสเตเรซิสและเวลาตอบสนอง
- สามารถตั้งค่าเป็นจุดปลุกหรือจุดตั้งแหล่งใหม่
- สูงสุด 23 ช่องรับสัมผัส

การอ้างอิงปัจจุบันที่สามารถเขียนโปรแกรมได้ 6 บิต

- สูงสุด ± 500 μA สามารถใช้เป็น bias หรือ
สร้างไฟฟ้ามาตรฐานตามสั่ง

การปรับปรุงความผิดพลาดในชิป

- วงจรแก้ไขในชิป ช่วยให้เร็วเต็ม
การปรับปรุงความผิดพลาดในระบบที่ไม่ขัดขวาง (ไม่จําเป็นต้องมีตัวเลียนแบบ)
- ให้จุดหยุด, เดินเพียงครั้งเดียว
- ตรวจสอบ / แก้ไขความจําและบันทึก
#NAME?

โครงการพัดลมไฟฟ้า

- Pipelined การอํานวยการสถาปัตยกรรม;
คําแนะนําใน 1 หรือ 2 นาฬิการะบบ
- ความเร็วสูงสุด 25 MIPS ด้วยนาฬิกา 25 MHz
#NAME?

ความจํา

- 4352 ไบท์ แรมข้อมูลภายใน (256 + 4096)
- 64 kB (F93x) หรือ 32 kB (F92x) แฟลช
ในภาค 1024 ไบท
เก็บไว้ในอุปกรณ์ 64 kB

อุปกรณ์ด้านนอกดิจิตอล

- 24 หรือ 16 ท่า I / O; ทั้งหมด 5 V ทอมรับกับซิงก์สูง
ความแข็งแรงการขับเคลื่อนปัจจุบันและโปรแกรม-ฮาร์ดแวร์
SMBusTM (I2CTM Compatible), 2 x SPITM และ UART
สายพานลําดับที่มีให้บริการพร้อมกัน
- เครื่องนับเวลา 16 บิต 4 เครื่อง
- โปรแกรม 16 บิต
การจับ/เปรียบเทียบโมดูลและวาร์ดฮ็อกไทม์
- แฮร์ดแวร์ SmaRTClock ใช้งานต่ําถึง 0.9 วอลต์และ
ต้องการกระแสไฟฟ้าประปาต่ํากว่า 0.5 μA

แหล่งเวลา

- ออสซิเลเตอร์ภายใน: 24.5 MHz ความแม่นยํา 2%
รองรับการทํางาน UART; 20 MHz พลังงานต่ํา
ออสซิลเลาเตอร์ต้องการกระแส bias น้อยมาก
- ออสซิลเลอเตอร์ภายนอก: คริสตัล, RC, C, หรือ CMOS Clock
- SmaRTClock oscillator: 32 kHz คริสตัลหรือภายใน
โหมดหมุนตัวเอง
- สามารถสลับระหว่างแหล่งเวลาในเครื่องบิน; มีประโยชน์
ในการนํารูปแบบประหยัดพลังงานต่าง ๆ มาใช้

แพ็คเกจ

- 32 ปิน QFN (5 x 5 มม.)
- QFN 24 ปิน (4 x 4 มม.)
- LQFP 32 ปิน (7 x 7 มิลลิเมตร, ง่ายในการผสมด้วยมือ)

ระยะอุณหภูมิ: 40 °C ถึง + 85 °C
