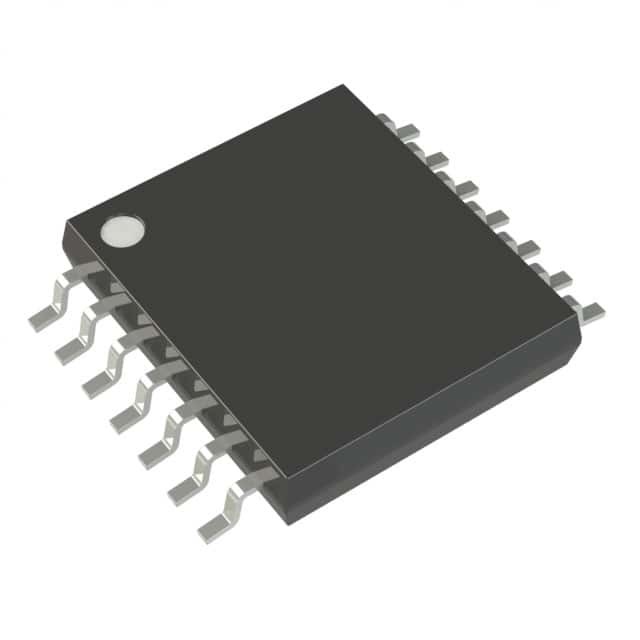

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP เทคโนโลยีไมโครชิป

CPU RISC ที่มีความสามารถสูง:

• C Compiler Optimized Architecture สถาปัตยกรรมที่กําหนดให้ดีที่สุด
• มี คํา สอน เพียง 49 ข้อ
• ความเร็วในการทํางาน:
- DC ∙ 20 MHz การเข้าเวลา
- DC 200 ns จักรยานคําสั่ง
• สามารถตัดความสามารถด้วยการบันทึกเนื้อหาอัตโนมัติ
• 16-Level Deep Hardware Stack กับ Overflow/Underflow Reset แบบเลือก
• รูปแบบการติดต่อโดยตรง, อ้อมและสัมพันธ์:
- 2 เต็ม 16 บิต File Select Registers (FSRs)
#NAME?

โครงสร้างออสซิลเลาเตอร์ยืดหยุ่น:

• 16 MHz บล็อกออสซิลเลาเตอร์ภายใน
- ปรับขนาดโรงงาน ± 1%
- ระยะความถี่ที่สามารถเลือกด้วยซอฟต์แวร์จาก 16 MHz ถึง 31 kHz
• ออสไซเลเตอร์ภายในพลังงานต่ํา 31 kHz
• 3 รูปแบบของนาฬิกาภายนอกสูงสุด 20 MHz

ลักษณะพิเศษของไมโครคอนโทรลเลอร์:

• ระยะความดันการทํางาน:
- 1.8V ถึง 3.6V (PIC16LF1503)
- 2.3V ถึง 5.5V (PIC16F1503)
• สามารถเขียนโปรแกรมตัวเองได้ โดยใช้โปรแกรมควบคุม
• การตั้งค่าการเปิดใหม่ (POR)
• ระยะเวลาเปิดไฟ (PWRT)
• โปรแกรมการตั้งค่าใหม่แบบใช้พลังงานต่ํา (LPBOR)
• ระยะเวลาการเฝ้าระวัง (WDT)
- ระยะเวลาที่สามารถเขียนโปรแกรมได้ ตั้งแต่ 1 ms ถึง 256 s
• การป้องกันรหัสที่สามารถเขียนโปรแกรมได้
• In-Circuit Serial ProgrammingTM (ICSPTM) ผ่านสองปิน
• การ ปรับปรุง การ โปรแกรม ระบบ โวลเตจ ต่ํา (LVP)
• In-Circuit Debug (ICD) ผ่านสองปิน
• โหมดนอนประหยัดพลังงาน:
- โหมดหลับพลังงานต่ํา
- บอร์พลังงานต่ํา (LPBOR)
• ตัวชี้วัดอุณหภูมิแบบบูรณาการ
• 128 ไบท์ แฟลชความทนทานสูง
- 100,000 เขียนความทนทาน Flash (ขั้นต่ํา)

ความจํา:

• 2 Kwords โปรแกรมที่ระบุความจําเชิงเส้น
• 128 ไบท์ แผนที่ความจําข้อมูลเชิงเส้น
• แมมมรี่ ข้อมูล แฟลช ความยั่งยืนสูง (HEF)
- 128 ไบท หากการเก็บข้อมูลที่ไม่ลุกลุก
- รอบลบ/เขียน 100k

ลักษณะของพลังงานต่ําสุด (XLP) (PIC16LF1503):

• ปัจจุบันการนอนหลับ:
- 20 nA @ 1.8V แบบปกติ
• ปัจจุบัน:
- 260 nA @ 1.8V แบบปกติ
• กระแสการทํางาน:
- 30 μA/MHz @ 1.8V แบบปกติ
(ต่อ...)
