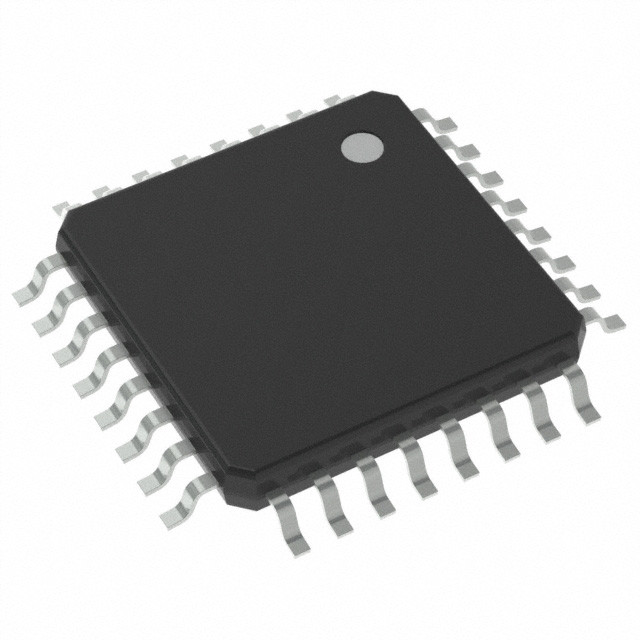

ATTINY48-AUR IC MCU 8BIT 4KB FLASH 32TQFP เทคโนโลยีไมโครชิป

ภาพรวม

ATtiny48/88 เป็นไมโครคอนโทรลเลอร์ CMOS ขนาด 8 บิต ที่ใช้พลังงานต่ํา โดยใช้สถาปัตยกรรม AVR enhanced RISCATtiny48/88 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.

ลักษณะ

• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา
• สถาปัตยกรรม RISC ที่ก้าวหน้า
123 คําสั่งที่มีประสิทธิภาพ การดําเนินการในวงจรนาฬิกา
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
• หน่วยความจําที่ทนทานสูง
4K / 8K ไบท์ของระบบในระบบที่สามารถโปรแกรมโปรแกรมฟลัช
✅ 64/64 ไบท์ EEPROM
256/512 ไบท์ SRAM ภายใน
รอบเขียน/ลบ: 10,000 แฟลช/100,000 EEPROM
การเก็บข้อมูล: 20 ปีที่ 85°C / 100 ปีที่ 25°C
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• คุณลักษณะด้านนอก
✓ เครื่องกําหนดเวลา 8 บิต / เคาน์เตอร์ที่มี Prescaler และ Comparer Mode ที่แยกแยก
✓ 1 เครื่องกําหนดเวลา 16 บิต / เคาน์เตอร์ที่มี Prescaler และ Comparing and Capture Modes
✅ ADC 10 บิต 6 หรือ 8 ช่อง
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
อินเตอร์เฟซซีเรียล 2 สายแบบ Byte-Oriented (Philips I2C Compatible)
โปรแกรมการตรวจสอบเวลาด้วยออสซิลเลอเตอร์ในชิป
✓ เครื่องเปรียบเทียบอานาล็อกบนชิป
งัดและตักเตือนในการเปลี่ยน Pin
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
debugWIRE ระบบแก้ไขในชิป
โปรแกรมได้ในระบบ ผ่าน SPI Port
✅ การตั้งค่าใหม่การเปิดไฟและการตรวจจับการออกสีน้ําตาลแบบโปรแกรม
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
หน่วยงานการประกอบการ
3 รูปแบบการหลับ: เงียบ, ลดเสียงเสียง ADC และปิดไฟ
✅ เครื่องตรวจจับอุณหภูมิบนชิป
• I/O และแพคเกจ
24 เส้น I/O ที่สามารถเขียนโปรแกรมได้
• PDIP 28 ปิน
• QFN/MLF ขนาด 28 แพด
28 เส้น I/O ที่สามารถเขียนโปรแกรมได้
• TQFP 32 สาย
• QFN/MLF 32 แพด
• UFBGA 32 ลูก
• ความดันการทํางาน:
✅ 1.8 ✅ 5.5 วอลต์
• ระยะอุณหภูมิ:
-40°C ถึง +85°C
• ระดับความเร็ว
0 4 MHz @ 1.8 5.5V
0 8 MHz @ 2.7 5.5V
0 12 MHz @ 4.5 5.5V
• ใช้พลังงานน้อย
โหมดทํางาน: 1 MHz, 1.8V: 240 μA
โหมดการปิดพลังงาน: 0.1 μA ที่ 1.8V
