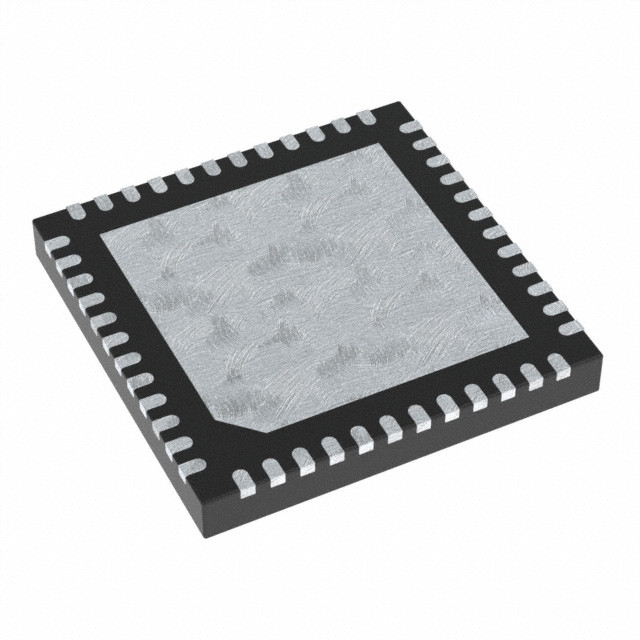

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN เทคโนโลยีไมโครชิป

คําอธิบาย

SAM D21/DA1 เป็นชุดของไมโครคอนโทรลเลอร์พลังงานต่ํา โดยใช้โปรเซสเซอร์ 32 บิต Arm® Cortex®-M0+ และมีขนาดตั้งแต่ 32 พินถึง 64 พิน โดยมีขนาดสูงสุด 256 KB Flash และ 32 KB SRAMSAM D21/DA1 ทํางานในความถี่สูงสุด 48 MHz และถึง 2.46 CoreMark/MHz มันถูกออกแบบให้ง่ายและเข้าใจการย้ายเปลี่ยน ด้วยโมดูลด้านนอกที่เหมือนกัน รหัสที่เข้ากันได้ด้วยสี่เหลี่ยม แผนที่อยู่แบบเส้นตรงที่เหมือนกันและสอดคล้องกับเส้นทางการย้ายระหว่างอุปกรณ์ทั้งหมดในชุดสินค้าอุปกรณ์ทั้งหมดรวมถึงอุปกรณ์ล้อมรอบที่ฉลาดและยืดหยุ่น ระบบเหตุการณ์สําหรับสัญญาณระหว่างอุปกรณ์ล้อมรอบ และสนับสนุนสําหรับปุ่มสัมผัสขนาดจุ, สไลเดอร์ และอินเตอร์เฟซผู้ใช้งานล้อ

ลักษณะ

• เครื่องประมวลผล
✅ Arm®
Cortex®
-M0+ CPU ที่ทํางานสูงสุด 48 MHz
• เครื่องคูณฮาร์ดเวิร์ดรอบเดียว
• Micro Trace Buffer (MTB)
• ความ จํา
4/2/1/0.5 KB ภาค Flash อ่านระหว่างเขียน (RWWEE) (ไม่พร้อมในอุปกรณ์ 256 KB)
256/128/64/32/16 KB แฟลชในระบบที่โปรแกรมเอง
32/16/8/4 KB ความจํา SRAM
• ระบบ
✅ การตั้งค่าการทํางานใหม่ (POR) และการตรวจสอบการออกจากระบบ (BOD)
✅ ตัวเลือกเวลาภายในและภายนอกที่มีลุปดิจิตอลที่ล็อคความถี่ 48 MHz (DFLL48M) และลุปดิจิตอลที่ล็อคระยะส่วนของ 48 MHz ถึง 96 MHz (FDPLL96M)
✅ เครื่องควบคุมการตัดต่อภายนอก (EIC)
16 การตัดต่อภายนอก
✓ การสับสนที่ไม่ปิดตัว (NMI)
อินเตอร์เฟซการเขียนโปรแกรม, การทดสอบและการแก้ไขความผิดพลาดของสายลําดับสองปิน (SWD)
• พลังงานต่ํา
✅ รูปแบบการทํางานเฉยๆ และการนอนรอ
อุปกรณ์ด้านนอกในการเดินหลับ
• อุปกรณ์นอก
✓ 12 ช่อง การควบคุมการเข้าถึงความจําโดยตรง (DMAC)
ระบบเหตุการณ์ 12 ช่อง
✓ มีเวลา/เครื่องนับ 16 บิต (TC) สูงสุด 5 ตัว สามารถตั้งค่าได้ตาม:
• TC ขนาด 16 บิทหนึ่งตัวที่มีช่องทางการเปรียบเทียบ / การจับภาพสองช่องทาง
• TC 8 บิตหนึ่งที่มีช่องทางการเปรียบเทียบ / การจับ
• TC 32 บิทหนึ่งที่มีช่องทางการเปรียบเทียบ / จับถ่ายสองช่องทาง โดยใช้ TC สองช่อง
✅ มีเวลา 24 บิตสูงสุดถึง 4 ครั้ง / เครื่องนับการควบคุม (TCC) มีฟังก์ชันขยาย
• สามารถเปรียบเทียบช่องทางได้สูงสุดถึง 4 ช่องทาง
• การผลิตรูปแบบการปรับความกว้างของกระแทก (PWM) ที่ร่วมกัน
• การป้องกันความผิดพลาดแบบกําหนดการ การล่มสลายอย่างรวดเร็ว และเวลาตายที่สามารถตั้งค่าได้ระหว่างผลิตที่สมบูรณ์แบบ
• Dithering ที่เพิ่มความละเอียดสูงถึง 5 บิตและลดความผิดพลาดการคอนติเซชั่น
ช่อง PWM ใช้ TC และ TCC
• สูงสุด 8 ช่อง PWM ในแต่ละ TCC 24 บิต
• สูงสุด 2 ช่อง PWM ในแต่ละ TCC 16 บิต
• สูงสุด 2 ช่อง PWM ในแต่ละ TC 16 บิต
คอนเตอร์เวลาจริง (RTC) 32 บิต พร้อมฟังก์ชันนาฬิกา/ปฏิทิน
✅ วัตต์เฮดท์ด็อก ไทม์ (WDT)
เครื่องผลิต CRC-32
อินเตอร์เฟซ Universal Serial Bus (USB) 2.0 ความเร็วเต็ม (12 Mbps)
• การทํางานของเครื่องรับและอุปกรณ์ที่ติดตั้ง
• 8 ปัจจัยสุดท้าย
✓ อินเตอร์เฟซการสื่อสารลําดับ (SERCOM) สูงสุด 6 อินเตอร์เฟส แต่ละตัวสามารถตั้งค่าให้ทํางานได้ในรูปแบบ:
• USART พร้อมการตั้งค่าแบบครบสองแบบและแบบครึ่งสองแบบสายเดียว
• I2C ถึง 3.4 MHz
• SPI
• ลูกค้า LIN
อินเตอร์ไซด์เสียง (I2S)
1 เครื่องแปลง Analog-to-Digital (ADC) ขนาด 12 บิท ขนาด 350 kps มีช่องทางสูงสุด 20 ช่องทาง
• การนําเข้าแบบขีดจําแนกและแบบเดียว
• 1/2x ถึง 16x ระดับการเพิ่มการโปรแกรม
• การชดเชยอัตโนมัติความผิดพลาดการชดเชยและการเพิ่ม
• การเอาตัวอย่างเกินและการตัดขาดในฮาร์ดแวร์เพื่อรองรับความละเอียด 13-, 14-, 15 หรือ 16 บิต
เครื่องแปลงดิจิตัล-แอนาล็อก (DAC) ขนาด 10 บิต 350 kps
✓ มีเครื่องเปรียบเทียบแบบแอนาล็อก (AC) มากถึง 4 เครื่อง พร้อมฟังก์ชัน Window Compare
✅ เครื่องควบคุมสัมผัสด้านนอก (PTC)
• การสัมผัสแบบจุ 256 ช่อง และการตรวจจับความใกล้ชิด
• I/O
✅ ปิน I/O ที่สามารถเขียนโปรแกรมได้สูงสุดถึง 52 ปิน
• คุณสมบัติ
SAM D21 AEC-Q100 เกรด 1 (-40 °C ถึง 125 °C)
SAM DA1 AEC-Q100 เกรด 2 (-40C ถึง 105C)
• ดร็อปอินที่เข้ากันได้กับ SAM D20
• แพ็คเกจ
✅ TQFP 64 ปิน, QFN, UFBGA
✅ 48 ปิน TQFP, QFN
✅ WLCSP 45 ปิน
✅ WLCSP 35 ปิน
✅ 32 ปิน TQFP, QFN
• โลเตจการทํางาน
SAM D21: 1.62V
SAM DA1: 2.7V - 3.63V
