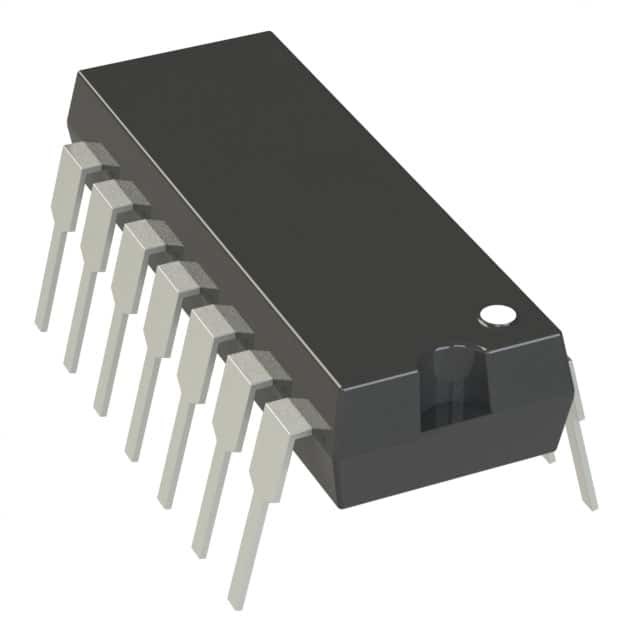

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP เทคโนโลยีไมโครชิป
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | PIC16F684-I/P |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | รูป | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 20MHz | การเชื่อมต่อ | - |
| อุปกรณ์ต่อพ่วง | บราวน์เอาต์ตรวจจับ/รีเซ็ต POR, PWM, WDT | จำนวน I/O | 12 |
| ขนาดหน่วยความจำของโปรแกรม | 3.5KB (2K x 14) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 256 x 8 | ขนาดแรม | 128 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | ผ่านหลุม | กล่อง / กระเป๋า | 14-DIP (0.300", 7.62 มม.) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 14-PDIP |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| PIC16F684-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F15323-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F15324-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1823-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F18326-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F1615-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1823-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1454-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F630-I/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16F18426-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F1455-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F17126-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F688-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F688-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F15223-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F15224-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF15323-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F526-E/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16F15324-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1823-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16C505-04I/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16C505-04/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16F676-E/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16C505-20I/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16F1825-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1455-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F636-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF18446-E/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16LF18424-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18425-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F18425-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF18446-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F1764-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1765-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F17124-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18025-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F18126-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F1455-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F505-I/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16F1825-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F506-I/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16LF1503-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F15224-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18323-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F15323-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF18323-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1613-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F753-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1704-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1704-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1614-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1614-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1575-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F18324-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18424-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18424-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16HV616-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F18424-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18425-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC24F04KA200-I/P | IC MCU 16BIT 4KB FLASH 14DIP | |
| PIC16F18426-E/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F630-E/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16LF15323-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1554-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1613-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16HV610-I/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16LF18425-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1764-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F526-I/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16F676-I/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16F15325-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F18324-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18325-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1705-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1824-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1503-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1703-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F610-I/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16F1574-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18325-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F616-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F18325-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1824-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1825-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF18426-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16C505-04E/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16F684-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1703-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1574-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18324-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18324-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC24F04KL100-I/P | IC MCU 16BIT 4KB FLASH 14DIP | |
| PIC16LF18325-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF18426-E/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC24F08KL200-I/P | IC MCU 16BIT 8KB FLASH 14DIP | |
| PIC16F505-E/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16F18124-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F18125-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F17125-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F15223-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F506-E/P | IC MCU 8BIT 1.5KB FLASH 14DIP | |
| PIC16LF15324-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1503-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1503-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16HV753-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF15324-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF15325-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1613-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F18323-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1554-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF18323-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1703-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16HV753-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F1574-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1574-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1575-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F15325-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF15325-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1705-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1704-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1704-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1614-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1575-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1575-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1705-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1615-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF18326-I/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16LF1823-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16HV616-I/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16F18326-E/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16LF18326-E/P | IC MCU 8BIT 28KB FLASH 14DIP | |
| PIC16F1615-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1615-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F616-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1454-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1764-I/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16F1824-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1824-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1765-I/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1454-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1454-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1764-E/P | IC MCU 8BIT 7KB FLASH 14DIP | |
| PIC16LF1825-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16F1765-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1765-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1455-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16C505-20/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC24F08KL200-E/P | IC MCU 16BIT 8KB FLASH 14DIP | |
| PIC16F636-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16C505-20E/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16LC505-04I/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16LC505-04/P | IC MCU 8BIT 1.5KB OTP 14DIP | |
| PIC16HV610-E/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16F610-E/P | IC MCU 8BIT 1.75KB FLASH 14DIP | |
| PIC16F753-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC24F04KL100-E/P | IC MCU 16BIT 4KB FLASH 14DIP | |
| PIC16LF1703-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP | |
| PIC16LF1705-E/P | IC MCU 8BIT 14KB FLASH 14DIP | |
| PIC16LF1613-E/P | IC MCU 8BIT 3.5KB FLASH 14DIP |
รายละเอียดสินค้า
รายละเอียดสินค้า
CPU RISC ที่มีความสามารถสูง:
• มีเพียง 35 คําสั่งที่จะเรียนรู้:- คําสั่งรอบเดียวทั้งหมด ยกเว้นสาขา
• ความเร็วในการทํางาน:
- DC 20 MHz ออสซิลเลอเตอร์ / การเข้าเวลา
- DC 200 ns จักรยานคําสั่ง
• ความสามารถในการตัด
• แฮร์ดแวร์สเต็กลึก 8 ระดับ
• รูปแบบการติดต่อโดยตรง, อ้อมและสัมพันธ์
ลักษณะพิเศษของไมโครคอนโทรลเลอร์:
• ออสไซเลเตอร์ภายในแม่นยํา:- ปรับขนาดโรงงาน ± 1%
- ระยะความถี่ที่สามารถเลือกด้วยโปรแกรมจาก 8 MHz ถึง 125 kHz
- ซอฟต์แวร์ปรับ
- ระบบเริ่มต้น 2 ความเร็ว
- การตรวจสอบความล้มเหลวของคริสตัลสําหรับการใช้งานที่สําคัญ
- เปลี่ยนโหมดนาฬิการะหว่างการทํางานเพื่อประหยัดพลังงาน
• โปรแกรมเลือก 31 kHz ออสซิเลเตอร์ภายใน
• โหมดนอนประหยัดพลังงาน
• ระยะความกระชับกําลังทํางานที่กว้าง (2.0V-5.5V)
• ระยะอุตสาหกรรมและระยะอุณหภูมิที่ขยาย
• การตั้งค่าการเปิดใหม่ (POR)
• เครื่องกําหนดเวลาเปิดไฟ (PWRT) และ เครื่องกําหนดเวลาเริ่มต้นออสซิเลเตอร์ (OST)
• การตั้งค่าใหม่แบบ Brown-out (BOR) ด้วยตัวเลือกการควบคุมด้วยซอฟต์แวร์
• การปรับปรุง Watchdog Timer ปัจจุบันต่ํา (WDT) กับ oscillator บนชิป (โปรแกรมสามารถเลือก 268 วินาทีนามินาลกับ prescaler เต็ม) กับโปรแกรมเปิด
• มัลติเพล็กซ์ มาสเตอร์คลียร์ พร้อมปินดึง / ใส่
• โปรแกรมการป้องกันรหัส
• เซลล์ Flash / EEPROM ความทนทานสูง:
- 100,000 เขียนความทนทาน Flash
- 1000,000 ความทนทานในการเขียน EEPROM
- การเก็บรักษา EEPROM Flash/Data: > 40 ปี
คุณสมบัติพลังงานต่ํา:
• ปัจจุบันรอคอย:- 50 nA @ 2.0V แบบปกติ
• กระแสการทํางาน:
- 11 μA @ 32 kHz, 2.0V, แบบปกติ
- 220 μA @ 4 MHz, 2.0V, แบบปกติ
• ปัจจุบัน:
- 1 μA @ 2.0V แบบปกติ
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | เทคโนโลยีไมโครชิป |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | PIC® 16F |
| สินค้า | MCU |
| การบรรจุ | ท่อ |
| หน่วยน้ําหนัก | 0.057144 oz |
| สไตล์การติดตั้ง | ผ่านหลุม |
| กล่องกล่อง | 14-DIP (0.300", 7.62 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 14-PDIP |
| จํานวน I-O | 12 I/O |
| ความเร็ว | 20MHz |
| ขนาด EEPROM | 256 x 8 |
| โครงการ Core-Processor | PIC |
| ขนาด RAM | 128 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/รีเซ็ตแบบ Brown-out POR, PWM, WDT |
| การเชื่อมต่อ | - |
| ความดันไฟฟ้า-Vcc-Vdd | 2V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 3.5KB (2K x 14) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 2V ถึง 5.5V |
| หลัก | PIC16 |
| เครื่องประมวลผลชุด | PIC16 |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 2 V |
| กล่องกล่อง | PDIP-14 |
| ความถี่ของนาฬิกาสูงสุด | 20 MHz |
| จํานวนช่อง ADC | 8 ช่อง ADC |
| การเข้า/การออก | 12 I/O |
| ขนาด Data-RAM | 128 B |
| ขนาด Data-ROM | 256 B |
| จํานวนเครื่องนับเวลา | 3 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
| ประเภทข้อมูล-RAM | แรม |
| ประเภท Data-ROM | แฟลช |
คําอธิบาย
PIC PIC? 16F ไมโครคอนโทรลเลอร์ IC 8-Bit 20MHz 3.5KB (2K x 14) FLASH 14-PDIP
MCU 8 บิต PIC RISC 3.5KB แฟลช 2.5V / 3.3V / 5V ท่อ PDIP 14 ปินรถยนต์
ไมโครคอนโทรลเลอร์ 8 บิต MCU 3.5KB 128 RAM 12 I/O
แนะนำผลิตภัณฑ์
