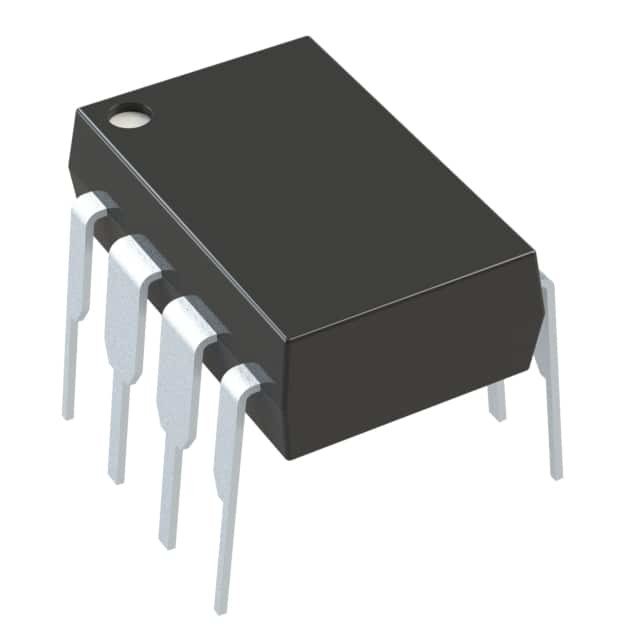

PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP เทคโนโลยีไมโครชิป

คําอธิบาย

PIC12F508-I/P เป็นไมโครคอนโทรลเลอร์ CMOS ที่ใช้ฟลัชแบบสแตตติกเต็ม 8 บิท ที่มีประสิทธิภาพสูง ใช้สถาปัตยกรรม RISC มีเพียงคําเดียว / คําสั่งรอบเดียว 33 คําคําสั่งทั้งหมดเป็นวงจรเดียว (200μs) ยกเว้นสาขาโปรแกรมหน่วย PIC12F508 ส่งผลประกอบการที่สูงกว่าผู้แข่งขันของตน 12 บิต Wide คําสั่งมีความสมมาตรสูง, ส่งผลให้มีประเภท 2:1 การบดรหัสเหนือไมโครคอนโทรลเลอร์ 8 บิตอื่น ๆ ในประเภทของมัน. การใช้งานง่ายและสะดวกในการจําชุดคําสั่งลดเวลาการพัฒนาอย่างมาก. อุปกรณ์ที่มีลักษณะพิเศษที่ลดต้นทุนระบบและความต้องการพลังงานการรีเซ็ตไฟฟ้า (POR) และเวลารีเซ็ตอุปกรณ์ (DRT) ยกเลิกความจําเป็นของการรีเซ็ตวงจรภายนอก.

ลักษณะ

เบอร์เบสไลน์ที่มีคําสั่ง 33 คําสั่ง 2 ระดับสเตค
คําสั่งทั้งหมดที่มีรอบเดียว ยกเว้นสาขาโปรแกรมที่มีรอบสองรอบ
คําสั่งขนาดใหญ่ 12 บิต
8-bit เส้นทางข้อมูลกว้าง
25mA กระแส I/O ของแหล่ง/ซิงค์
ความแรงต่ํา (100nA) ไฟฟ้าหลับ
ไทมอร์ 8 บิต (TMR0)
นาฬิกาสุนัขเฝ้า (WDT)
ความสามารถในการเขียนโปรแกรมลําดับในวงจร (In-Circuit Serial ProgrammingTM (ICSPTM))
การสนับสนุนการแก้ไขข้อผิดพลาดในวงจร
การป้องกันรหัสที่สามารถเขียนโปรแกรมได้
เทคโนโลยีไฟฟ้ากระพริบความเร็วสูงพลังงานต่ํา
การออกแบบแบบสแตตติกอย่างเต็มที่

การใช้งาน

อุปกรณ์ PIC12F508/509/16F505 เหมาะกับการใช้งานตั้งแต่อุปกรณ์ดูแลบุคคลและระบบรักษาความปลอดภัยจนถึงเครื่องส่ง/รับระยะไกลพลังงานต่ําเทคโนโลยี Flash ทําให้การปรับปรุงโปรแกรมการใช้งาน (รหัสส่ง, การตั้งค่าอุปกรณ์, ความถี่ของตัวรับ, ฯลฯ) ที่รวดเร็วและสะดวกมากทําให้ไมโครคอนโทรลเลอร์เหล่านี้ เหมาะสําหรับการใช้งานที่มีพื้นที่จํากัดค่าใช้จ่ายต่ํา, พลังงานต่ํา, ผลงานสูง, ความสะดวกในการใช้งานและความยืดหยุ่น I / O ทําให้อุปกรณ์ PIC12F508/509/16F505 มีความยืดหยุ่นมาก แม้กระทั่งในพื้นที่ที่ไม่มีการใช้ไมโครคอนโทรลเลอร์ที่เคยพิจารณามาก่อน (เช่นg., ฟังก์ชันไทม์, โลจิกและ PLD ในระบบขนาดใหญ่และการใช้งาน coprocessor)
