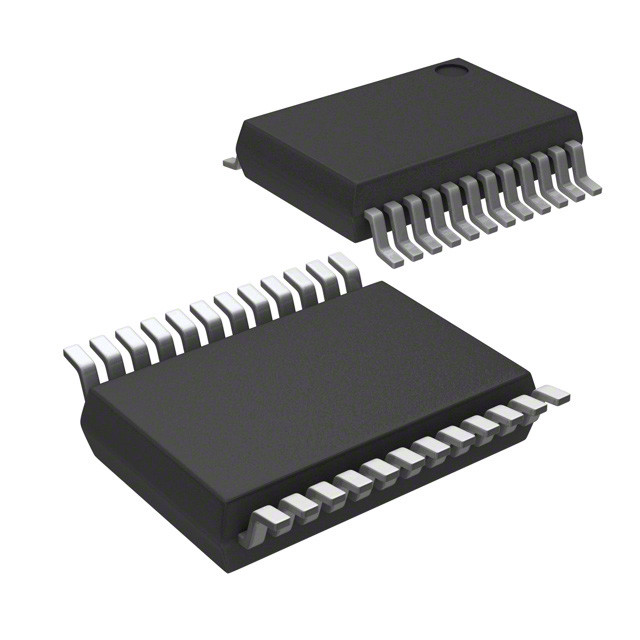

EFM8BB21F16G-C-QSOP24R IC MCU 8BIT 16KB FLASH 24QSOP ห้องปฏิบัติการซิลิคอน

EFM8 ครอบครัวผึ้งทั่วไป

ใบข้อมูล EFM8UB2

รายการลักษณะ

ลักษณะที่เด่นของ EFM8UB2 ได้จัดอันดับไว้ข้างล่าง
• หลัก:
• ไพป์ไลน์ CIP-51 Core
• สามารถใช้งานได้อย่างสมบูรณ์แบบกับชุดคําสั่งมาตรฐาน 8051
• 70% ของคําสั่งดําเนินการใน 1-2 วงจรเวลา
• ความถี่ในการทํางานสูงสุด 48 MHz
• ความจํา:
• ความจําแฟลชสูงสุด 64 KB สามารถเขียนโปรแกรมใหม่ได้จากฟอร์มแวร์ในระบบ
• RAM ขนาดสูงสุด 4352 ไบท์ (รวมถึง 256 ไบท์ RAM 8051 มาตรฐาน และ 4096 ไบท์ XRAM บนชิป)
• พลังงาน:
• ระบบควบคุมความแรง LDO ภายในสําหรับความดันแกน CPU
• LDO ภายใน 5 ถึง 3.3 วอลต์ สามารถเชื่อมต่อตรงกับเครือข่ายไฟฟ้า USB
• เครื่องตรวจจับการทํางาน
• I/O: สูงสุด 40 ปิน I/O มวลประกอบการหลายประการ
• แผ่นขั้วด้านนอกที่ยืดหยุ่นสําหรับเส้นทางด้านนอก
• แหล่งไฟ 10 mA ซิง 25 mA สามารถขับเคลื่อนไฟ LED ได้โดยตรง
• แหล่งเวลา:
• ออสซิลเลอเตอร์ความแม่นยํา 48 MHz ภายใน (ความแม่นยํา ± 1.5% โดยไม่ต้องใช้ USB clock recovery, ความแม่นยํา ± 0.25% โดยใช้ USB clock recovery)
• ออสซิลเลอเตอร์ความถี่ต่ํา 80 kHz ภายใน
• ตัวเลือกเวลากระจกภายนอก RC, C และ CMOS
• นาฬิกา / นาฬิกาและ PWM
• 5 ช่อง โปรแกรม Counter Array (PCA) รองรับ PWM, การจับ/เปรียบเทียบ, และสภาพออกความถี่ที่มีฟังก์ชัน Watchdog timer
• เครื่องกําหนดเวลา 6 x 16 บิต สําหรับการใช้งานทั่วไป
• การสื่อสารและอุปกรณ์ด้านด้านด้านดิจิตอล
• เครื่องควบคุมฟังก์ชัน Universal Serial Bus (USB) พร้อมท่อปลายจุดยืดหยุ่นแปดท่อ, เครื่องรับส่งและรับสัญญาณบูรณาการ และ RAM FIFO ขนาด 1 KB
• 2 x UART
• SPITM อาจารย์ / ทาส
• 2 x SMBusTM/I2CTM Master / Slave
• อินเตอร์เฟซความจําภายนอก (EMIF)
• อานาล็อก:
• เครื่องแปลงอานาล็อกเป็นดิจิตัล 10 บิต (ADC0)
• 2 x เครื่องเปรียบเทียบอานาลอกกระแสไฟฟ้าต่ํา
• การแก้ไขปัญหากล่องในชิป
• การตรวจสอบความทรงจําเต็มและทะเบียน
• จุดหยุดเครื่องมือ 4 จุด
• USB bootloader ที่ติดตั้งก่อน
• ระยะอุณหภูมิ -40 ถึง 85 oC
• แหล่งพลังงานเดียว 2.65 ถึง 3.6 วอลต์
• QFP48, QFP32 และ QFN32
