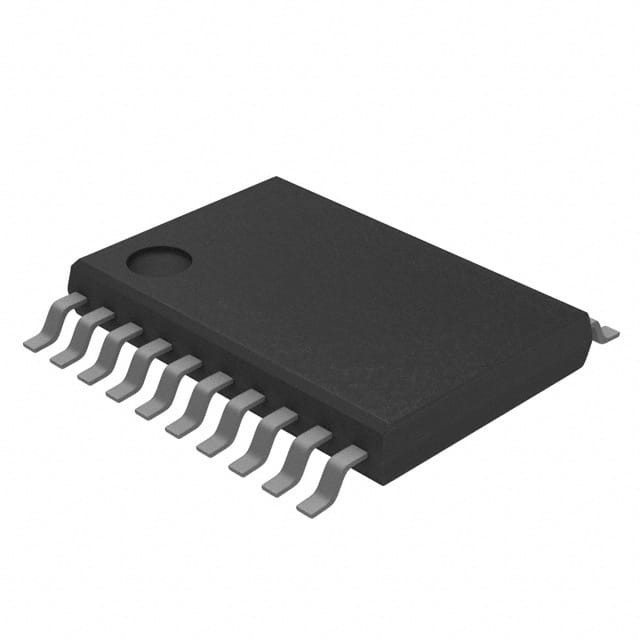

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc

ภาพรวมของอุปกรณ์

MC9S08SH8 เป็นสมาชิกของตระกูล HCS08 ที่มีราคาถูกและมีประสิทธิภาพสูงของหน่วยไมโครคอนโทรลเลอร์ 8 บิต (MCU)MCU ทั้งหมดในครอบครัวใช้ Core HCS08 ที่ดีขึ้น และมีให้เลือกในแบบจําแนกต่างๆ, ขนาดความจํา, ประเภทความจํา และประเภทแพคเกจ

MC9S08SH8 ลักษณะ

8 บิต HCS08 หน่วยประมวลผลกลาง (CPU)
• CPU HCS08 ขนาด 40MHz (หน่วยประมวลผลกลาง)
• ชุดคําสั่ง HC08 พร้อมคําสั่ง BGND
• การสนับสนุนถึง 32 แหล่งตัด/รีเซ็ต

แมมมรี่บนชิป

•อ่าน / โปรแกรม / ลบ FLASH ผ่านแรงดันและอุณหภูมิการทํางานเต็ม
• แมมรี่ (RAM)

การ ประหยัด พลังงาน

• 2 รูปแบบหยุดใช้พลังงานต่ํามาก
• ระบบรอการใช้พลังงานลด
• พลังงานต่ํามาก การหยุดในเวลาจริง สําหรับการใช้ในการทํางาน รอและหยุด

ตัวเลือกแหล่งนาฬิกา

• ออสซิลเลเตอร์ (XOSC) ออสซิลเลเตอร์เพียร์สควบคุมวงจร ระยะระดับของคริสตัลหรือเรซอนาเตอร์เซรามิก 31.25 kHz ถึง 38.4 kHz หรือ 1 MHz ถึง 16 MHz
• แหล่งเวลาภายใน (ICS) หน่วยแหล่งเวลาภายในที่มีวงจรล็อคความถี่ (FLL) ที่ควบคุมโดยอ้างอิงภายในหรือภายนอก; การปรับความละเอียดของอ้างอิงภายในทําให้ 0.ความละเอียด 2% และความเบี่ยงเบน 2% มากกว่าอุณหภูมิและแรงดัน; รองรับความถี่ของบัสจาก 2 MHz ถึง 20 MHz

การป้องกันระบบ

• คอมพิวเตอร์เวย์ด็อกทํางานอย่างถูกต้อง (COP) ตั้งใหม่ด้วยตัวเลือกที่จะทํางานจากแหล่งนาฬิกาภายใน 1 kHz หรือนาฬิกาบัส
• การตรวจพบความดันต่ําที่มีการรีเซ็ตหรือตัด; จุดการทํางานที่สามารถเลือกได้
• การตรวจพบรหัสทํางานผิดกฎหมาย
• การตรวจหาที่อยู่ผิดกฎหมายด้วยการรีเซ็ต
• ป้องกันแบน FLASH

การสนับสนุนการพัฒนา

• อินเตอร์เฟซปรับปรุงความผิดพลาดเบื้องหลังแบบสายเดียว
• ความสามารถของจุดหยุดการทํางานเพื่ออนุญาตการตั้งจุดหยุดการทํางานเดียวระหว่างการแก้ไขปัญหาในวงจร (บวกจุดหยุดการทํางานอีกสองจุดในโมดูลแก้ไขปัญหาในชิป)
• On-chip, in-circuit emulation (ICE) debug module ที่มีเครื่องเปรียบเทียบ 2 เครื่อง และ 9 รูปแบบการก่อการร้ายโมดูลปรับปรุงความผิดพลาดรองรับทั้งจุดหยุด tag และ force.
(ต่อ...)
