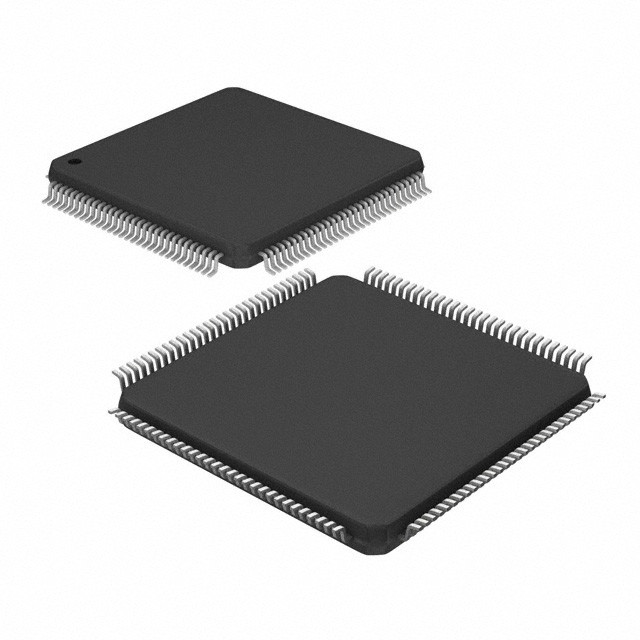

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP เทคโนโลยี Infineon

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, อุปกรณ์อัตโนมัติสํานักงาน, การควบคุมกระบวนการ, และการใช้งานอื่น ๆCPU F2MC-16F เป็น CPU ของครอบครัว F2MC*-16 ที่มีการปรับปรุงฟังก์ชันการสนับสนุนภาษาระดับสูงและฟังก์ชันการสลับงาน, รวมถึงรูปแบบการติดต่อเพิ่มเติม
แหล่งทรัพยากรภายในชิปประกอบด้วย PWC timer 4 ช่อง, ICU 4 ช่อง (Input Capture Unit), 1 ช่อง 24-bit timer counter, OCU 8 ช่อง (Output Compare Unit),เครื่องระยะเวลาการรีโหลด 16 บิต 6 ช่อง, ไทมอร์ PPG 16 บิต 2 ช่อง, เครื่องแปลง A / D 10 บิตที่มี 16 ทางเข้า, และพอร์ตลําดับ 4 ช่องที่มีฟังก์ชัน UART (ช่องหนึ่งรวมฟังก์ชัน CTS)

■ ลักษณะ

CPU F2MC-16F
• ระยะเวลาการดําเนินงานขั้นต่ํา: 62.5 ns / 16 MHz อสภาวะ (ใช้ระบบควบคุมการทํางาน)
• ชุดคําสั่งที่ปรับปรุงให้ดีที่สุดสําหรับผู้ควบคุม
ปรับปรุงความเหมาะสมกับเครื่อง F2MC-16 ((H)
ประเภทข้อมูลต่าง ๆ (บิต, ไบท์, word และคํายาว)
ปรับปรุงวงจรคําสั่งเพื่อเร่งการดําเนินงาน
รูปแบบการติดต่อขยาย: 25 แบบ
ประสิทธิภาพการรหัสสูง
วิธีการเข้า (เข้าทางธนาคารด้วยตัวชี้เส้น)
คําสั่งการคูณและการหารที่พัฒนาขึ้น (มีคําสั่งที่ลงนามเพิ่ม)
การทํางานระดับความแม่นยําสูงขึ้น โดยใช้เครื่องสะสม 32 บิต
• บริการ I/O แบบฉลาดขยาย (ฟังก์ชันการโอนอัตโนมัติที่ไม่เกี่ยวข้องกับคําสั่ง)
พื้นที่เข้าถึงขยายเป็น 64 Kbyte
• การปรับปรุงชุดคําสั่งที่ใช้ได้ในภาษาระดับสูง (C) และการทํางานหลายงาน
ตัวชี้ระบายระบบ
คําสั่งอ้างอิงที่พัฒนา
คําสั่งการเปลี่ยนกระบอก
ฟังก์ชันการตรวจสอบ Stack
• ความเร็วการดําเนินการเพิ่มขึ้น: คิวคําสั่ง 8 ไบท์
• ฟังก์ชันการตัดต่อที่แรง: 8 ระดับและ 28 แหล่ง

ทรัพยากรด้านนอก

• แมสก์โรม: 64 กิบาไบท์ (MB90223)
96 คิบาไบต์ (MB90224)
EPROM : 96 Kbyte (MB90W224A/W224B)
• PROM ครั้งเดียว: 96 Kbyte (MB90P224A/P224B)
• แรม: 3 คิบาไบต์ (MB90223)
4.5 Kbyte (MB90224/MB90W224A/P224A/W224B/P224B)
5 คิบาไบท์ (MB90V220)
• ท่าเรือทั่วไป: สูงสุด 102 ช่องทาง
• ICU (Input Capture Unit) 4 ช่องทาง
• นับเวลา 24 บิต: 1 ช่อง
• OCU (Output Compare Unit) 8 ช่องทาง
• PWC timer กับฟังก์ชันวัดเวลา: 4 ช่องทาง
• เครื่องแปลง A/D 10 บิต: 16 ช่อง
• UART: 4 ช่อง (ช่องหนึ่งรวมถึงฟังก์ชัน CTS)
• 16 บิต reload timer การออกเสียง, การทํางานของนาฬิกาภายนอกและการทํางานของประตู: 6 ช่องทาง
• ไทเมอร์ PPG 16 บิต: 2 ช่อง
• DTP / การเข้าตัดภายนอก: 8 ช่องทาง (ในนั้น 5 มีหน้าที่ตรวจจับขอบเท่านั้น)
• แรมที่ป้องกันการเขียน: 0.5 กิบาไบต์ (1 กิบาไบต์สําหรับ MB90V220)
• นับฐานเวลา: 18 บิต
• การทํางานของเครื่องชักนาฬิกา
• รูปแบบการใช้พลังงานต่ํา
โหมดนอน
โหมดหยุด
รูปแบบการรอคอยของเครื่องมือ
