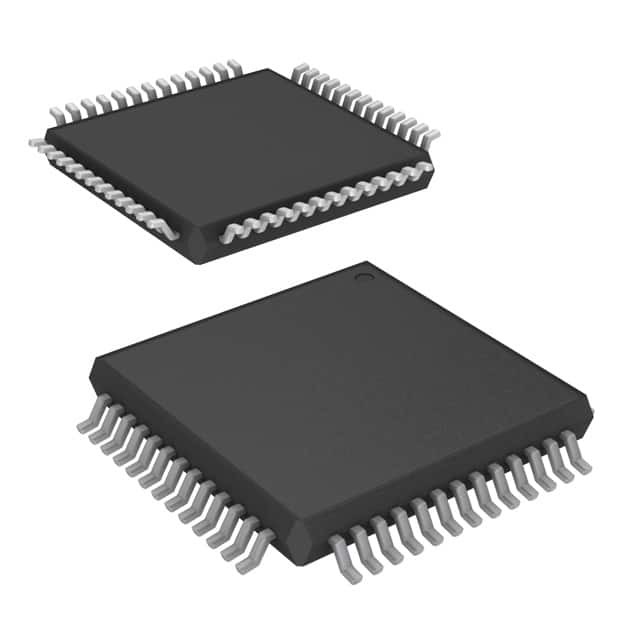

MC9S12C32CPBE25 IC MCU 16BIT 32KB FLASH 52TQFP N✖P USA Inc
| ชื่อแบรนด์ | N✖P USA Inc. |
|---|---|
| หมายเลขรุ่น | MC9S12C32CPBE25 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | HCS12 | ขนาดแกน | 16 บิต |
|---|---|---|---|
| ความเร็ว | 25MHz | การเชื่อมต่อ | CANbus, EBI/EMI, SCI, SPI |
| อุปกรณ์ต่อพ่วง | ป., PWM, WDT | จำนวน I/O | 35 |
| ขนาดหน่วยความจำของโปรแกรม | 32KB (32K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 2K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2.35V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 52-LQFP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 52-TQFP (10x10) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| R5F100JFGFA#30 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JEAFA#10 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F523T5AGFD#30 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F100JDGFA#30 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| MC9S12C32CPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JEGFA#30 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| MC9S12GC32CPBE | IC MCU 16BIT 32KB FLASH 52TQFP | |
| R5F100JCAFA#10 | IC MCU 16BIT 32KB FLASH 52LQFP | |
| R5F100JDAFA#10 | IC MCU 16BIT 48KB FLASH 52LQFP | |
| R5F523T3AGFD#30 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| MC9S12C32MPBE25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C64CPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| R5F100JFAFA#10 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JEGFA#10 | IC MCU 16BIT 64KB FLASH 52LQFP | |
| R5F100JGAFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| R5F100JFGFA#10 | IC MCU 16BIT 96KB FLASH 52LQFP | |
| R5F100JGGFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| R5F100JHAFA#10 | IC MCU 16BIT 192KB FLASH 52LQFP | |
| R5F523T3ADFD#50 | IC MCU 32BIT 64KB FLASH 52LQFP | |
| R5F523T3ADFD#10 | IC MCU 32BIT 64KB FLASH 52LQFP | |
| R5F523T5ADFD#10 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F523T5ADFD#50 | IC MCU 32BIT 128KB FLASH 52LQFP | |
| R5F100JJAFA#10 | IC MCU 16BIT 256KB FLASH 52LQFP | |
| R5F523T3AGFD#10 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| R5F523T3AGFD#50 | 32BIT MCU RX23T 64K LQFP52 -40/+ | |
| R5F523T5AGFD#10 | 32BIT MCU RX23T 128K LQFP52 -40/ | |
| R5F523T5AGFD#50 | 32BIT MCU RX23T 128K LQFP52 -40/ | |
| R5F100JKAFA#10 | IC MCU 16BIT 384KB FLASH 52LQFP | |
| R5F100JLAFA#10 | IC MCU 16BIT 512KB FLASH 52LQFP | |
| UPD78F0423GB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0523AGB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0433GB-GAG-AX | IC MCU 8BIT 32KB FLASH 52LQFP | |
| UPD78F0526AGB-GAG-AX | IC MCU 8BIT 96KB FLASH 52LQFP | |
| UPD78F0527AGB-GAG-AX | IC MCU 8BIT 128KB FLASH 52LQFP | |
| MC9S12GC16CPBE | IC MCU 16BIT 16KB FLASH 52TQFP | |
| MC9S12GC32MPBE | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C32VPBE16 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12GC64MPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| MC9S12C64MPBE | IC MCU 16BIT 64KB FLASH 52TQFP | |
| MC9S12C96VPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C128CPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128MPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| UPSD3422EB40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3253BV-24T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3254A-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3234A-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3212C-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3253B-40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3312D-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3354DV-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3354D-40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3422EVB40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3433EB40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3433EVB40T6 | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3434EB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3434EVB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3454EB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3454EVB40T6 | IC MCU 8BIT 288KB FLASH 52LQFP | |
| UPSD3212A-40T6 | IC MCU 8BIT 80KB FLASH 52LQFP | |
| UPSD3233B-40T6T | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPSD3233BV-24T6T | IC MCU 8BIT 160KB FLASH 52LQFP | |
| UPD78F0420GB-GAG-AX | IC MCU 8BIT 8KB FLASH 52LQFP | |
| UPD78F0421GB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0422GB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0430GB-GAG-AX | IC MCU 8BIT 8KB FLASH 52LQFP | |
| UPD78F0431GB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0432GB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0521AGB-GAG-AX | IC MCU 8BIT 16KB FLASH 52LQFP | |
| UPD78F0522AGB-GAG-AX | IC MCU 8BIT 24KB FLASH 52LQFP | |
| UPD78F0524AGB-GAG-AX | IC MCU 8BIT 48KB FLASH 52LQFP | |
| UPD78F0525AGB-GAG-AX | IC MCU 8BIT 60KB FLASH 52LQFP | |
| UPD78F1004GB-GAG-AX | IC MCU 16BIT 32KB FLASH 52LQFP | |
| UPD78F1005GB-GAG-AX | IC MCU 16BIT 48KB FLASH 52LQFP | |
| UPD78F1006GB-GAG-AX | IC MCU 16BIT 64KB FLASH 52LQFP | |
| UPD78F1223GB-GAG-AX | IC MCU 16BIT 32KB FLASH 52LQFP | |
| UPD78F1224GB-GAG-AX | IC MCU 16BIT 48KB FLASH 52LQFP | |
| UPD78F1225GB-GAG-AX | IC MCU 16BIT 64KB FLASH 52LQFP | |
| UPD78F0527DGB(T)-UET-A | IC MCU 8BIT 128KB FLASH 52LQFP | |
| R5F100JGDFA#10 | IC MCU 16BIT 128KB FLASH 52LQFP | |
| MC68HC908LJ12CFB | IC MCU 8BIT 12KB FLASH 52TQFP | |
| MC9S12C32MPB25 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC908LJ12CFBE | IC MCU 8BIT 12KB FLASH 52TQFP | |
| MC11E1CPBE2 | IC MCU 8BIT ROMLESS 52TQFP | |
| MC68HC908LV8CPBE | IC MCU 8BIT 8KB FLASH 52TQFP | |
| MC9S12C128CPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128MPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128VPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C128VPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12C32MPBE16 | IC MCU 16BIT 32KB FLASH 52TQFP | |
| MC9S12C96CPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96CPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96MPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12C96VPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC128CPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128CPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128MPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128MPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128VPBE | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC128VPBER | IC MCU 16BIT 128KB FLASH 52TQFP | |
| MC9S12GC96CPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96CPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96MPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96MPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96VPBE | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC96VPBER | IC MCU 16BIT 96KB FLASH 52TQFP | |
| MC9S12GC16MPBE | IC MCU 16BIT 16KB FLASH 52TQFP | |
| MC11E1CPBE2R | IC MCU 8BIT ROMLESS 52TQFP |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําแนะนํา
MC9S12C-Family / MC9S12GC-Family เป็น 48/52/80 pin แฟลช-เบื้องต้น MCU ครอบครัวที่นําพลังงานและความยืดหยุ่นของ 16-bit หลักไปยังช่วงใหม่ทั้งหมดค่าใช้จ่ายและพื้นที่ที่รู้สึกการใช้งานในเครือข่ายอุตสาหกรรมและรถยนต์ที่มีวัตถุประสงค์ทั่วไป. สมาชิก MC9S12C-Family / MC9S12GC-Family ทั้งหมดมีอุปกรณ์ล้อมบนชิปมาตรฐานรวมถึงหน่วยประมวลผลกลาง 16 บิต (CPU12) ขนาดสูงสุด 128K ไบท์ของ Flash EEPROM ขนาดสูงสุด 4K ไบท์ของ RAMอินเตอร์เฟซการสื่อสารแบบเรียงลําดับ (SCI), อินเตอร์เฟซ periferical ซีเรียล (SPI), โมดูลเวลา 8 ช่อง 16 บิต (TIM), โมดูเลอเตอร์ความกว้างของกระแทก 8 บิต 6 ช่อง (PWM), เครื่องแปลงอานาล็อกเป็นดิจิตอล (ADC) 8 ช่อง 10 บิต
ลักษณะ
• 16 บิต HCS12 หลัก:CPU HCS12
✅ ปรับปรุงความเข้ากันได้สูงขึ้นกับชุดคําสั่ง M68HC11
โมเดลการสับสนและโปรแกรมที่เหมือนกันกับ M68HC11
✅ คิวคําสั่ง
✅ การอัดเรียงที่เพิ่มเติม
MMC (แผนที่ความจําและอินเตอร์เฟส)
✅ INT (การควบคุมการหยุด)
BDM (โหมดการแก้ไขข้อผิดพลาดในพื้นหลัง)
DBG12 (โมดูล debug12 ที่พัฒนาขึ้น รวมถึงจุดหยุดและพัฟเฟอร์การติดตามการเปลี่ยนแปลงของการไหล)
MEBI (multiplexed expansion bus interface) มีให้บริการในรุ่นแพคเกจ 80 ปินเท่านั้น
• การสกัดสัญลักษณ์การตื่น:
ปรับปรุงการใช้งาน
• ความถี่ในการทํางาน:
32MHz เท่ากับความเร็ว 16MHz ของบัสสําหรับชิปเดียว
32MHz เท่ากับความเร็วรถบัส 16MHz ในรูปแบบรถบัสขยาย
✓ ตัวเลือกของครอบครัว 9S12C: 50MHz เท่ากับความเร็วรถบัส 25MHz
สมาชิกครอบครัว 9S12GC ทั้งหมดอนุญาตความถี่ในการทํางาน 50MHz
• ระบบควบคุมไฟฟ้า 2.5V ภายใน:
รองรับระยะความแรงกดไฟเข้าจาก 2.97V ถึง 5.5V
ความสามารถในการทํางานแบบพลังงานต่ํา
รวมวงจรรีเซ็ตความดันต่ํา (LVR)
รวมวงจรสับสนุนแรงต่ํา (LVI)
• 48 ปิน LQFP, 52 ปิน LQFP หรือ 80 ปิน QFP แพคเกจ:
✅ สูงสุด 58 เส้น I/O พร้อมความสามารถในการเข้าและขับเคลื่อน 5V (แพคเกจ 80 ปิน)
✅ สายไฟฟ้า 5V เพียง 2 สาย (IRQ, XIRQ)
✅ 5V 8 A/D converter input และ 5V I/O
• การสนับสนุนการพัฒนา
โหมด debug หลัง (BDM)
ปัจจัยการหยุดทํางานของฮาร์ดแวร์บนชิป
พัฒนาคุณสมบัติการแก้ไข DBG12
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ฟรีสเคิล / N✖P |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | HCS12 |
| การบรรจุ | ตะกร้า |
| หน่วยน้ําหนัก | 0.013210 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 52-LQFP |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 52-LQFP (10x10) |
| จํานวน I-O | 35 I/O |
| ความเร็ว | 25MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | HCS12 |
| ขนาด RAM | 2K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | POR, PWM, WDT |
| การเชื่อมต่อ | CAN, EBI/EMI, SCI, SPI |
| ความดันไฟฟ้า-Vcc-Vdd | 2.35 V ~ 5.5 V |
| ขนาดแกน | 16 บิต |
| ขนาดความจําโปรแกรม | 32KB (32K x 8) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 2.5 V 5 V |
| ประเภทอินเตอร์เฟซ | CAN SCI SPI |
| หลัก | HCS12 |
| เครื่องประมวลผลชุด | S12C |
| ความกว้างของบัสข้อมูล | 16 บิต |
| กล่องกล่อง | LQFP-52 |
| ความถี่ของนาฬิกาสูงสุด | 25 MHz |
| การเข้า/การออก | 35 I/O |
| ขนาด Data-RAM | 2 kB |
| จํานวนเครื่องนับเวลา | 8 เครื่องกําหนดเวลา |
คําอธิบาย
HCS12 HCS12 ไมโครคอนโทรลเลอร์ IC 16 บิต 25MHz 32KB (32K x 8) FLASH 52-TQFP (10x10)
MCU 16 บิต HCS12 CISC 32KB แฟลช 2.5V/5V 52 พิน LQFP Tray
