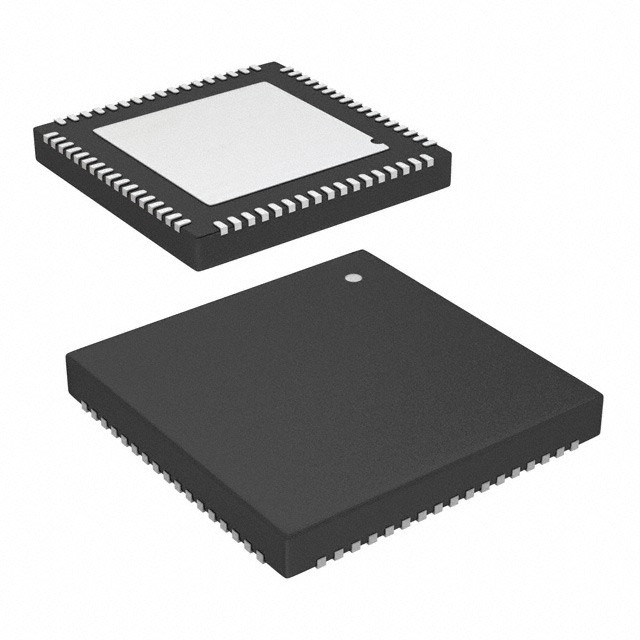

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN เทคโนโลยี Infineon

คําอธิบายทั่วไป

ด้วยความหลากหลายของบล็อกที่สามารถตั้งค่าได้ PSoC®5 เป็นทางออกที่แท้จริงของระดับระบบที่ให้บริการ MCU, ความจํา, อานาล็อก, และฟังก์ชันด้านนอกดิจิตอลในชิปเดียวครอบครัว CY8C52 นําเสนอวิธีการที่ทันสมัยของการรับสัญญาณ, การประมวลผลสัญญาณ, และการควบคุมด้วยความแม่นยําสูง, ความกว้างแบนด์สูง, และความยืดหยุ่นสูง. ความสามารถแบบแอนาล็อกครอบคลุมช่วงจากเทอร์โมคอปเปอร์ (ใกล้ความแรงดันแบบซีซี) ไปยังสัญญาณอัลตรasonic.ครอบครัว CY8C52 สามารถจัดการกับหลายสิบช่องทางการสกัดข้อมูล และข้อมูลเข้าแบบแอนาล็อกบนทุกปิน GPIO. ครอบครัว CY8C52 ยังเป็นระบบดิจิตอลที่สามารถตั้งค่าได้ที่มีประสิทธิภาพสูงด้วยจํานวนชิ้นส่วนบางส่วนรวมถึงอินเตอร์เฟซ เช่น USB, มัลติมาสเตอร์ I2C และ CAN. นอกจากอินเตอร์เฟสการสื่อสารครอบครัว CY8C52 มีการตั้งค่าง่าย array logic, การนําทางแบบยืดหยุ่นไปยังปิน I/O ทั้งหมด, และแกนไมโครโปรเซสอร์ ARM® CortexTM-M3 ขนาด 32 บิตที่มีผลงานสูงผู้ออกแบบสามารถสร้างการออกแบบระดับระบบได้อย่างง่ายดาย โดยใช้ห้องสมุดที่รวยขององค์ประกอบที่สร้างขึ้นล่วงหน้าและพริมิติฟ์บูเลียน โดยใช้ PSoC® CreatorTM, เครื่องมือการเข้าออกแบบแบบแผนภูมิครอบครัว CY8C52 ให้โอกาสที่ไร้คู่แข่งสําหรับการบูรณาการของวัสดุแบบอานาล็อกและดิจิตอล ในขณะที่สะดวกในการรองรับการเปลี่ยนแปลงการออกแบบนาทีสุดท้าย.

ลักษณะ

■ 32 บิต ARM Cortex-M3 CPU หลัก
□ การทํางานแบบ DC ถึง 40 MHz
□ แมมมรี่โปรแกรม แฟลช ขนาดสูงสุด 256 KB หมุนเวียนการเขียน 100,000 ครั้ง การเก็บรักษานาน 20 ปี มีคุณสมบัติด้านความปลอดภัยหลายอย่าง
□ ความจํา SRAM สูงสุด 64 KB
□ ความจํา EEPROM 2 KB, 1 ล้านรอบ, การเก็บรักษา 20 ปี
D DMA 24 ช่องทางที่มีการเข้าถึงบัส AHB หลายชั้น
• ตัวอธิบายและความสําคัญที่ติดต่อกันได้
• การสนับสนุนการถ่ายทอด 32 บิตความกว้างแบนด์สูง
■ ความดันต่ํา พลังงานต่ําสุด
□ ระยะความกระชับกําลังทํางานที่กว้าง: 0.5V ถึง 5.5V
□ ระบบควบคุมการกระตุ้นประสิทธิภาพสูง จาก 0.5V เข้าไป 1.8V ออกไป 5.0V
□ 2 mA ที่ 6 MHz
□ รูปแบบพลังงานต่ํา เช่น
• 300 nA รูปแบบการนอนหลับด้วยการเก็บความจํา RAM และ LVD
• รูปแบบนอน 2 μA ด้วยนาฬิกาเวลาจริงและการตั้งค่าใหม่ความดันต่ํา
■ ระบบ I/O ที่หลากหลาย
□ 28 ถึง 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ GPIO ใด ๆ ไปยังการเคลื่อนไหวด้านนอกดิจิตอลหรือแอนาล็อกใด ๆ
□ ดําเนินเสียงตรงจากจอ LCD จาก GPIO ใดก็ได้, สูงสุด 46x16 เซ็กเมนต์ [1]
□ ความกระชับกระแส I/O ระหว่าง 1.2V ถึง 5.5V สูงสุด 4 ด้าน
□ IRQ ที่สามารถปิดหน้าได้ และเป็นอิสระบนปินหรือพอร์ตใด ๆ
□ การนําเข้า TTL ที่เกิดจาก Schmitt
□ GPIO ทั้งหมดสามารถปรับแต่งเป็นการออกระบายน้ําเปิดสูง/ต่ํา, ดึงขึ้น/ลง, สูง-Z หรือแรงออก
□ การตั้งค่าภาวะปิน GPIO ที่กําลังในการรีเซ็ต (POR)
□ 25 mA ซิงก์บน SIO
■ อุปกรณ์นอกดิจิทัล
D 20 ถึง 24 บล็อกดิจิทัลทั่วไปที่สามารถเขียนโปรแกรมได้
□ CAN 2.0b เต็ม 16 RX, 8 TX พัฟเฟอร์ [1]
□ ความเร็วเต็ม (FS) USB 2.0 12 Mbps โดยใช้ออสซิลเลาเตอร์ภายใน [1]
□ 4 เครื่องกําหนดเวลา 16 บิท ที่สามารถปรับแต่งได้
□ ห้องสมุด ของ อุปกรณ์ล้อมธรรมดา
• เครื่อง วาง เวลา 8, 16, 24, และ 32 บิต, เครื่อง นับ, และ เครื่อง PWM
• SPI, UART, I2C
• มีอีกหลายอันในคัดลอก
□ ห้องสมุดของอุปกรณ์ล้อมล้ําสมัย
• การตรวจสอบการลดระยะยาว (CRC)
• เครื่องกําเนิดเรียงตามสุ่มลวง (PRS)
• LIN Bus 2.0
• ดีโคเดอร์สี่เหลี่ยม
■ อุปกรณ์นอกแบบแอนาล็อก (1.71V ≤ Vdda ≤ 5.5V)
□ 1.024V±0.1% ความเข้มข้นส่วนภายใน ระหว่าง -40°C ถึง +85°C (14 ppm/°C)
□ SAR ADC, 12 บิตที่ 1 Msps [1]
□ เครื่องเปรียบเทียบสองเครื่องที่มีเวลาตอบสนอง 75 นาที
■ การเขียนโปรแกรม ปรับปรุงความผิดพลาด และการติดตาม
□ JTAG (4สาย), Serial Wire Debug (SWD) (2สาย), Single Wire Viewer (SWV) และ Traceport อินเตอร์เฟซ
□ คอร์เท็กซ์-M3 แฟลช แพทช์ แอนด์ บร็อกพอยท์ (FPB)
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) สร้างกระแสการติดตามคําสั่ง
□ Cortex-M3 Data Watchpoint and Trace (DWT) สร้างข้อมูลการติดตามข้อมูล
□ Cortex-M3 Instrumentation Trace Macrocell (ITM) สามารถใช้ในการแก้ไขปัญหาแบบพิมพ์ได้
□ DWT, ETM, และ ITM บล็อกสื่อสารกับระบบ debug และติดตามนอกชิปผ่าน SWV หรือ TRACEPORT
□ โปรแกรม Bootloader ที่รองรับผ่าน อินเตอร์เฟซ I2C, SPI, UART, USB และ อื่นๆ
■ การกําหนดเวลาแบบแม่นยํา
□ 1 ถึง 72 MHz ออสซิเลเตอร์ภายใน ± 1% (ในช่วงอุณหภูมิและแรงดันเต็ม) ด้วย PLL
□ ออสซิลเลอเตอร์คริสตัล 4 ถึง 33 MHz สําหรับความแม่นยําของ PPM คริสตัล
□ การผลิตนาฬิกา PLL ภายในสูงถึง 40 MHz
□ ออสซิลเลอเตอร์คริสตัลนาฬิกา 32.768 kHz
□ ออสซิลเลอเตอร์ภายในพลังงานต่ํา 1 kHz, 100 kHz
■ อุณหภูมิและการบรรจุ
□ -40°C ถึง +85°C อุตสาหกรรมอุณหภูมิ
□ SSOP 48 ปิน, QFN 68 ปิน และ TQFP 100 ปิน
