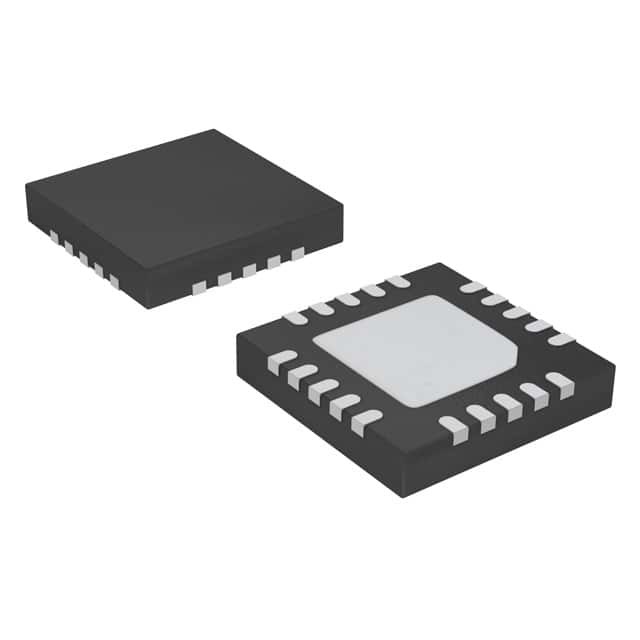

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP ห้องปฏิบัติการซิลิคอน

ภาพรวมระบบ

อุปกรณ์ C8051F330/1/2/3/4/5 เป็น MCU ระบบบนชิปที่มีสัญญาณผสมบูรณาการอย่างเต็มที่ ลําดับล่างแสดงลักษณะที่โดดเด่น ดูตาราง 1.1 สําหรับการเลือกลักษณะสินค้าเฉพาะเจาะจง

• พื้นฐานไมโครคอนโทรลเลอร์ที่เข้ากันได้กับ 8051 ที่มีท่อความเร็วสูง (สูงสุด 25 MIPS)

• ภายในระบบ, ความเร็วเต็ม, อินเตอร์เฟซการแก้ไขที่ไม่รบกวน (บนชิป)
• true 10-bit 200 ksps 16-channel single-ended/differential ADC พร้อมเครื่องจําหน่ายอานาล็อก
• DAC Output Current 10 บิต
• ออสซิลเลอเตอร์ภายใน 25 MHz ที่สามารถวางโปรแกรมได้อย่างแม่นยํา
• มีความจํา Flash ในชิปสูงสุด 8kB
• 768 ไบท์ของ RAM บนชิป
• SMBus/I2C, Enhanced UART, และ Enhanced SPI ช่องทางลําดับที่นําไปใช้ในฮาร์ดแวร์
• เครื่องกําหนดเวลา 16 บิต 4 เครื่อง
• เครื่องวัด/เวลา (PCA) ที่สามารถเขียนโปรแกรมได้ พร้อม 3 โมดูลในการจับ/เปรียบเทียบ และฟังก์ชัน Watchdog Timer
• การตั้งค่าการทํางานใหม่ในชิป, VDD Monitor และ Sensor อุณหภูมิ
• เครื่องเปรียบเทียบความดันในชิป
• 17 ท่า I/O (อนุญาต 5 V)

อุปกรณ์แถวแบบแอนาล็อก

- ADC 10 บิต (F330/2/4 เท่านั้น)
• สูงสุด 200 kps
• สูงสุด 16 อินทุ้นภายนอกที่มีปลายเดียวหรือความแตกต่าง
• VREF จาก VREF ภายใน, pin ภายนอกหรือ VDD
• การเริ่มต้นภายในหรือภายนอกของแหล่งแปลง
• เซ็นเซอร์อุณหภูมิในตัว
- 10-Bit Output Current DAC (F330 เท่านั้น)
- เทียบกัน
• โปรแกรมความสับสนและเวลาตอบสนอง
• สามารถตั้งค่าเป็นแหล่งตัดหรือรีเซ็ต
• กระแสไฟฟ้าต่ํา (0.4 μA)
การปรับปรุงความผิดพลาดในชิป
- วงจรแก้ไขในชิปอํานวยความสะดวกความเร็วเต็ม, การแก้ไขในระบบที่ไม่รบกวน (ไม่จําเป็นต้องมีตัวเลียนแบบ)
- ให้จุดหยุด, ขั้นตอนเดียว, ตรวจสอบ / แก้ไขความทรงจําและบันทึก
- ผลงานที่ดีกว่าระบบเลียนแบบที่ใช้ชิป ICE, แป๊ดเป้าหมายและซ็อต
- ค่าใช้จ่ายต่ํา, ชุดการพัฒนาครบถ้วน
โลเตจประปา 2.7 ถึง 3.6 วอล
- กระแสการทํางานทั่วไป: 6.4 mA ที่ 25 MHz
9 μA ที่ 32 kHz
- กระแสไฟฟ้าแบบหยุด: 0.1 μA
ระยะอุณหภูมิ: 40 °C ถึง + 85 °C
ระดับความเร็วสูง 8051 μC Core
- สถาปัตยกรรมการสั่งการ pipelineed; ประกอบการ 70% ของคําสั่งใน 1 หรือ 2 นาฬิการะบบ
- ความเร็วสูงสุด 25 MIPS ด้วยนาฬิกา 25 MHz
- ขยายความจําการจัดการขัดแย้ง
- 768 ไบท์ แรมข้อมูลภายใน (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), หรือ 2 kB (F334/5) แฟลช; สามารถเขียนโปรแกรมในระบบใน 512 ไบต์
อุปกรณ์ด้านนอกดิจิตอล
- 17 Port I / O; ทั้งหมด 5 V ทนทานกับกระแสระบายน้ําสูง
- UART, SMBusTM ที่มีการปรับปรุงด้วยฮาร์ดแวร์ และพอร์ตลําดับ SPITM ที่มีการปรับปรุง
- เครื่องนับเวลา 16 บิต 4 เครื่อง
- 16 บิตโปรแกรมการนับ array (PCA) กับสามการจับ/เปรียบเทียบโมดูล
- โหมดนาฬิกาในเวลาจริง โดยใช้ PCA หรือไทมอร์และแหล่งนาฬิกาภายนอก
แหล่งเวลา
- ออสซิลเลาเตอร์ภายใน 2 เครื่อง
• 24.5 MHz ด้วยความแม่นยํา ± 2% รองรับการทํางาน UART ที่ไม่มีคริสตัล
• ความถี่ต่ํา 80/40/20/10 kHz พลังงานต่ํา
- ออสซิลเลอเตอร์ภายนอก: คริสตัล, RC, C, หรือนาฬิกา (โหมด 1 หรือ 2 ปิน)
- สามารถสลับระหว่างแหล่งเวลาในกระโดด; มีประโยชน์ในโหมดประหยัดพลังงาน
แพ็คเกจ QFN 20 ปิน
