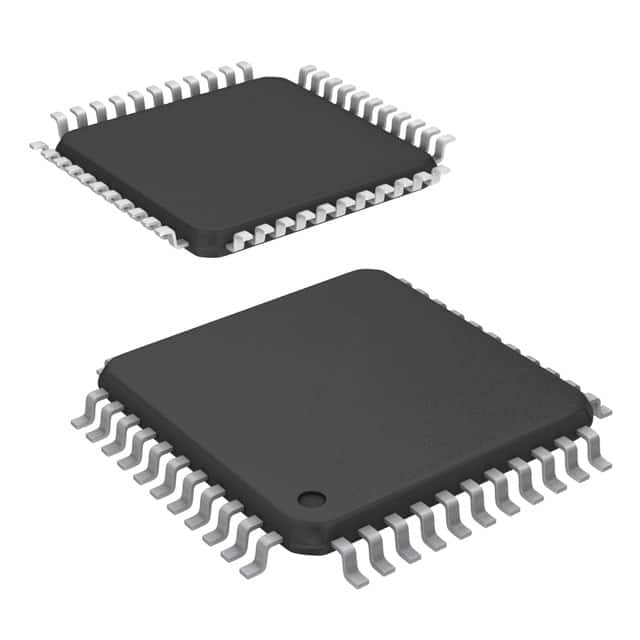

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP เทคโนโลยี Infineon
| ชื่อแบรนด์ | Infineon Technologies |
|---|---|
| หมายเลขรุ่น | CY8C27543-24AXI |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอ็ม8ซี | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 24MHz | การเชื่อมต่อ | I²C, SPI, UART/USART |
| อุปกรณ์ต่อพ่วง | ป., PWM, WDT | จำนวน I/O | 40 |
| ขนาดหน่วยความจำของโปรแกรม | 16KB (16K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 256 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 3V~5.25V | ตัวแปลงข้อมูล | A/D 4x14b; โฆษณา 4x14b; D/A 4x9b D/A 4x9b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 44-LQFP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 44-TQFP (10x10) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| CY8C27543-24AXI | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS80C320-ECL+ | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C22545-24AXIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C450-ENL+ | IC MCU 8BIT 64KB FLASH 44TQFP | |
| DS80C320-ENL+ | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C4125AXI-483 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| DS80C320-ENG+ | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C4124AXI-443T | IC MCU 32BIT 16KB FLASH 44TQFP | |
| CY8C4125AXI-483T | IC MCU 32BIT 32KB FLASH 44TQFP | |
| AT89LP51RB2-20AAU | IC MCU 8BIT 24KB FLASH 44LQFP | |
| CY8C4126AXI-S443 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4146AXI-S443 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4126AXI-S433 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4146AXI-S433 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4125AXQ-483 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4127AXI-S453 | IC MCU 32BIT 128KB FLASH 44TQFP | |
| CY8C22545-24AXI | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS87C520-ENL+ | IC MCU 8BIT 16KB OTP 44TQFP | |
| CY8C4147AXI-S443 | IC MCU 32BIT 128KB FLASH 44TQFP | |
| CY8C29566-24AXIT | IC MCU 8BIT 32KB FLASH 44TQFP | |
| DS87C520-ECL+ | IC MCU 8BIT 16KB OTP 44TQFP | |
| CY8C4124AXI-443 | IC MCU 32BIT 16KB FLASH 44TQFP | |
| DS80C310-ECG+ | IC MCU 8BIT ROMLESS 44TQFP | |
| AT89LP51RD2-20AAU | IC MCU 8BIT 64KB FLASH 44LQFP | |
| DS89C430-ENL+ | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS80C320-ECG+ | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C4245AXI-473 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| AT89LP51ED2-20AAU | IC MCU 8BIT 64KB FLASH 44LQFP | |
| AT89LP51ID2-20AAU | IC MCU 8BIT 64KB FLASH 44LQFP | |
| DS80C323-ECD+ | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C323-END+ | IC MCU 8BIT ROMLESS 44TQFP | |
| DS89C450-ENG+ | IC MCU 8BIT 64KB FLASH 44TQFP | |
| CY8C4126AXI-S423 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4125AXI-473 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4125AXI-S433 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4145AXI-S433 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4125AXI-S423 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4145AXI-S423 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4125AXQ-473 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4127AXI-S443 | IC MCU 32BIT 128KB FLASH 44TQFP | |
| CY8C4147AXI-S453 | MICROCONTROLLER ARM CORTEX | |
| CY8C4146AXI-S453 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4244AXQ-443 | IC MCU 32BIT 16KB FLASH 44TQFP | |
| CY8C4124AXQ-443 | IC MCU 32BIT 16KB FLASH 44TQFP | |
| CY8C4126AXI-M443T | IC MCU 32BIT 64KB FLASH 44TQFP | |
| CY8C4245AXQ-473 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| AT89LP51RC2-20AAU | IC MCU 8BIT 32KB FLASH 44LQFP | |
| AT89LP51IC2-20AAU | IC MCU 8BIT 32KB FLASH 44LQFP | |
| CY8C4245AXQ-483 | IC MCU 32BIT 32KB FLASH 44TQFP | |
| CY8C4126AXI-M443 | IC MCU 32BIT 64KB FLASH 44TQFP | |
| DS80C323-ECD+T&R | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C27543-24AXIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C430-ENG+ | IC MCU 8BIT 16KB FLASH 44TQFP | |
| P89V662FBC,557 | IC MCU 8BIT 32KB FLASH 44TQFP | |
| P89V660FBC,557 | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS87C520-ECL | IC MCU 8BIT 16KB OTP 44TQFP | |
| DS80C320-ECG | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C310-ECG | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C310-FCG | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C320-ECL | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C323-ECD | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C320-ENG | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C323-END | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C320-ENL | IC MCU 8BIT ROMLESS 44TQFP | |
| DS89C420-ECS | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS87C520-ENL | IC MCU 8BIT 16KB OTP 44TQFP | |
| DS80C320-ECG/T&R | IC MCU 8BIT ROMLESS 44TQFP | |
| DS80C320-ECL/T&R | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C26643-24AI | IC MCU 8BIT 16KB FLASH 44TQFP | |
| CY8C26643-24AIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C420-ECL | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C420-ENG | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C420-ENL | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C430-ENG | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C430-ENL | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS89C440-ENG | IC MCU 8BIT 32KB FLASH 44TQFP | |
| DS89C440-ENL | IC MCU 8BIT 32KB FLASH 44TQFP | |
| DS89C450-ENG | IC MCU 8BIT 64KB FLASH 44TQFP | |
| DS89C450-ENL | IC MCU 8BIT 64KB FLASH 44TQFP | |
| CY8C26643-24AXI | IC MCU 8BIT 16KB FLASH 44TQFP | |
| DS80C310+FCG | IC MCU 8BIT ROMLESS 44TQFP | |
| CY8C28533-24AXI | IC MCU 8BIT 16KB FLASH 44TQFP | |
| CY8C28513-24AXIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| CY8C28533-24AXIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| CY8C28545-24AXIT | IC MCU 8BIT 16KB FLASH 44TQFP | |
| MAXQ613K-0000+ | IC MCU 16BIT 48KB FLASH 44TQFP | |
| TMP86PH06UG(C,JZ) | IC MCU 8BIT 16KB OTP 44LQFP | |
| TMP86PM47AUG(C,JZ) | IC MCU 8BIT 32KB OTP 44LQFP | |
| CG8634AM | IC MCU 32BIT 32KB FLASH 44TQFP | |
| DS80C310-FCG+ | IC MCU 8BIT ROMLESS 44TQFP | |
| P89LV51RD2BBC,557 | IC MCU 8BIT 64KB FLASH 44TQFP | |
| P89V51RD2FBC,557 | IC MCU 8BIT 64KB FLASH 44TQFP | |
| P89V51RC2FBC,557 | IC MCU 8BIT 32KB FLASH 44TQFP | |
| P89V664FBC,557 | IC MCU 8BIT 64KB FLASH 44TQFP | |
| P89LV51RB2BBC,557 | IC MCU 8BIT 16KB FLASH 44TQFP | |
| P89LV51RC2FBC,557 | IC MCU 8BIT 32KB FLASH 44TQFP | |
| P89V51RB2BBC,557 | IC MCU 8BIT 16KB FLASH 44TQFP | |
| P89CV51RB2FBC,557 | IC MCU 8BIT 16KB FLASH 44TQFP | |
| P89CV51RC2FBC,557 | IC MCU 8BIT 32KB FLASH 44TQFP | |
| P89CV51RD2FBC,557 | IC MCU 8BIT 64KB FLASH 44TQFP |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวมการทํางานของ PSoC®
ครอบครัว PSoC® ประกอบด้วยหลายเครื่องปรับสัญญาณผสมผสาน (Mixed-Signal Array) กับเครื่องควบคุมบนชิป (On-Chip Controller)อุปกรณ์โปรแกรมแบบชิปเดียวราคาถูกอุปกรณ์ PSoC ประกอบด้วยบล็อกที่สามารถตั้งค่าได้ของโลจิกแบบแอนาล็อกและดิจิตอล รวมถึงการเชื่อมต่อระหว่างที่สามารถโปรแกรมได้สถาปัตยกรรมนี้อนุญาตให้ผู้ใช้สร้างการตั้งค่า periferical customized ที่ตรงกับความต้องการของแต่ละแอปพลิเคชั่นนอกจากนี้ CPU ที่รวดเร็ว เซ็นทรัลโครงการ Flash เซ็นทรัลโครงการ SRAM และ IO ที่สามารถตั้งค่าได้
ลักษณะ
■ แพรซเซอร์สถาปัตยกรรมฮาร์วาร์ด ที่มีพลัง✅ M8C Processor ความเร็วถึง 24 MHz
8x8 คูณ 32 บิตสะสม
✅ พลังงานต่ําในความเร็วสูง
ความดันการทํางาน 3.0 ถึง 5.25V
โลตติจ์การทํางานต่ําถึง 1.0V โดยใช้ปั๊ม OnChip Switch Mode (SMP)
ระยะอุตสาหกรรม อุณหภูมิ: -40 °C ถึง +85 °C
■ อุปกรณ์ล้อมล้ําสมัย (PSoC Blocks)
✅ 12 หน่วย PSoC รถไฟฟ้าต่อรถไฟฟ้า ให้บริการ:
- ADCs สูงสุด 14 บิต
- ขนาดสูงสุด 9 บิต
- เครื่องขยายความแรงที่สามารถโปรแกรมได้
- เครื่องกรองและเครื่องเปรียบเทียบที่สามารถโปรแกรมได้
8 บล็อก PSoC ดิจิทัล ให้บริการ:
- 8 ถึง 32 บิต ไทเมอร์, นับ, และ PWMs
- โมดูล CRC และ PRS
- สูงสุด 2 UART แบบ Full-Duplex
- เจ้าของหรือทาส SPITM หลายคน
- สามารถเชื่อมต่อกับ GPIO จักรพรรดิทั้งหมด
อุปกรณ์ล้อมที่ซับซ้อนโดยการรวมก้อน
■ ความแม่นยํา, โปรแกรมได้
ออสซิเลเตอร์ภายใน 2.5% 24/48 MHz
24/48 MHz กับ 32 kHz คริสตัล
ออสซิลเลอเตอร์ภายนอกแบบเลือกสูงสุด 24 MHz
ออสซิเลเตอร์ภายในสําหรับการเฝ้าระวังและการนอนหลับ
■ แมมมรี่บนชิปที่ยืดหยุ่น
การเก็บโปรแกรมฟลัช 16K วงจรลบ/เขียน 50,000 ครั้ง
256 ไบท์ SRAM การเก็บข้อมูล
✅ การเขียนโปรแกรมแบบเรียงลําดับในระบบ (ISSP)
อัพเดทไฟล์ช์บางส่วน
ช่องทางการป้องกันแบบยืดหยุ่น
✅ EEPROM Emulation ใน Flash
■ การจัดตั้ง Pin ที่สามารถเขียนโปรแกรมได้
25 mA ซิงก์บน GPIO ทั้งหมด
โหมดการขับขี่แบบลากขึ้น ลากลง สูง Z แข็งแรง หรือเปิดการขับขี่ใน GPIO ทั้งหมด
✅ ลงมาแบบแอนาล็อกสูงสุด 12 ครั้งบน GPIO
4 การออกแบบแบบแอนาล็อก 30 mA บน GPIO
✅ สามารถตั้งค่าการตัดต่อได้บน GPIO ทั้งหมด
■ ทรัพยากรระบบเพิ่มเติม
I2CTM Slave, Master และ Multi-Master ถึง 400 kHz
ราคา ราคา ราคา ราคา ราคา
การตรวจจับความดันต่ําที่สามารถตั้งค่าโดยผู้ใช้
วงจรการตรวจสอบบูรณาการ
✓ หน่วยอ้างอิงความดันแม่นยําบนชิป
■ เครื่องมือการพัฒนาที่ครบถ้วน
โปรแกรมพัฒนาฟรี (PSoC DesignerTM)
อีโมเลอเตอร์และโปรแกรมในวงจร
✅ การเลียนแบบความเร็วเต็ม
โครงสร้างจุดแตกที่ซับซ้อน
ความจํา 128K
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | ไซเปรส เซมคอนดักเตอร์ |
| ประเภทสินค้า | ชิป IC |
| ซีรี่ย์ | PSOCR1 CY8C27xxx |
| สินค้า | SoC |
| การบรรจุ | ตู้บรรจุอื่น |
| สไตล์การติดตั้ง | SMD/SMT |
| ชื่อทางการค้า | PSoC |
| กล่องกล่อง | 44-LQFP |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 44-TQFP (10x10) |
| จํานวน I-O | 40 I/O |
| ความเร็ว | 24MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | M8C |
| ขนาด RAM | 256 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | POR, PWM, WDT |
| การเชื่อมต่อ | I2C, SPI, UART/USART |
| ความดันไฟฟ้า-Vcc-Vdd | 3V ~ 5.25V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 16KB (16K x 8) |
| เครื่องแปลงข้อมูล | A/D 4x14b; D/A 4x9b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 3 V ถึง 5.25 V |
| ประเภทอินเตอร์เฟซ | GPIO I2C SPI UART |
| หลัก | M8C |
| เครื่องประมวลผลชุด | CY8C27x43 |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.25 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 3 V |
| กล่องกล่อง | TQFP-44 |
| ความถี่ของนาฬิกาสูงสุด | 24 MHz |
| จํานวนช่อง ADC | 12 ช่อง ADC |
| การเข้า/การออก | 40 I/O |
| ขนาด Data-RAM | 256 B |
| ขนาด Data-ROM | 16 kB |
| จํานวนเครื่องนับเวลา | 2 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 14 บิต |
| ประเภทข้อมูล-RAM | SRAM |
| ประเภท Data-ROM | EEPROM |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| CY8C26643-24AXI เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
เครื่องล้อมรอบหลายฟังก์ชัน CMOS PQFP44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI VS CY8C26643-24AXI |
| CY8C26643-24AI เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
เครื่องล้อมหลายฟังก์ชัน, CMOS, PQFP44, PLASTIC TQFP-44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI vs CY8C26643-24AI |
| CY8C27543-24AI เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
อุปกรณ์นอกหลายฟังก์ชัน, CMOS, PQFP44, lead free, PLASTIC, MS-026, TQFP-44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI VS CY8C27543-24AI การใช้งานของเครื่องจักร |
| CY8C27543-24AIT เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
อุปกรณ์นอกหลายฟังก์ชัน, CMOS, PQFP44, lead free, PLASTIC, MS-026, TQFP-44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI vs CY8C27543-24AIT |
| CY8C26643-24AXIT เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
เครื่องล้อมรอบหลายฟังก์ชัน CMOS PQFP44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI vs CY8C26643-24AXIT |
| CY8C27543-24AXIT เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
อุปกรณ์นอกหลายฟังก์ชัน, CMOS, PQFP44, lead free, PLASTIC, MS-026, TQFP-44 | ไซเปรส เซมคอนดักเตอร์ | CY8C27543-24AXI vs CY8C27543-24AXIT |
คําอธิบาย
M8C PSOC?1 CY8C27xxx ไมโครคอนโทรลเลอร์ IC 8-บิต 24MHz 16KB (16K x 8) FLASH 44-TQFP (10x10)
MCU 8-bit M8C ฮาร์วาร์ด 16KB แฟลช 3.3V/5V 44-Pin TQFP Tray
ไมโครคอนโทรลเลอร์ 8 บิต - MCU IC MCU 16K FLSH 256B SRAM
