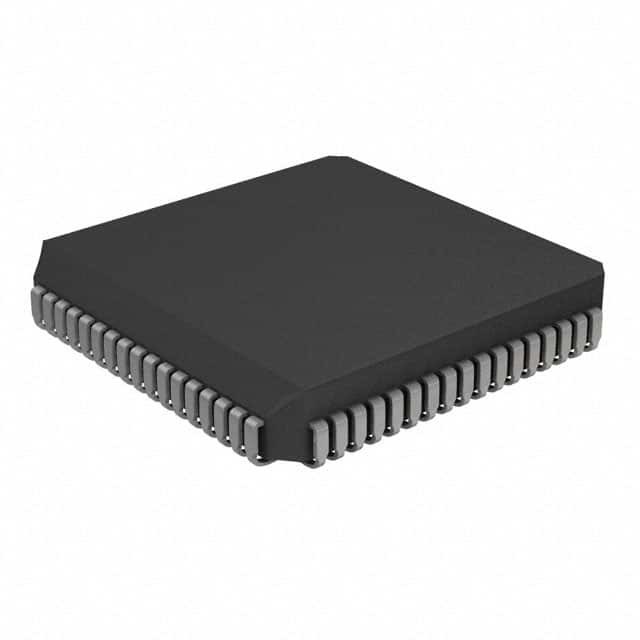

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC เทคโนโลยีไมโครชิป

ภาพรวม

ใบข้อมูลนี้ครอบคลุมกลุ่ม PIC17C7XX ของครอบครัวไมโครคอนโทรลเลอร์ PIC17CXXX

คุณสมบัติหลักของไมโครคอนโทรลเลอร์
• มี คํา สอน เพียง 58 คํา
• คําสั่งรอบเดียวทั้งหมด (121 ns) ยกเว้นสาขาโปรแกรมและตารางอ่าน / เขียน
• ความเร็วในการทํางาน:
- DC - 33 MHz input clock
- DC - 121 ns วงจรคําสั่ง
• 8 x 8 เครื่องคูณฮาร์ดเวิร์ดรอบเดียว
• ความสามารถในการตัด
• 16 ระดับความลึกของฮาร์ดแวร์
• รูปแบบการติดต่อโดยตรง, โดยตรง, และสัมพันธ์
• การดําเนินการในความจําโปรแกรมภายใน/ภายนอก สามารถแก้ไข 64K x 16 พื้นที่ความจําโปรแกรม

คุณสมบัติของอุปกรณ์นอก:
• ปิน I/O สูงสุด 66 ปิน พร้อมควบคุมทิศทางส่วนตัว
• เครื่องแปลงอานาล็อกเป็นดิจิตัลหลายช่อง 10 บิต
• ซิงค์ / แหล่งกระแสไฟฟ้าปัจจุบันสูงสําหรับการขับเคลื่อน LED โดยตรง
• สี่ปินการเข้าจับ
- การจับภาพเป็น 16-bit ความละเอียดสูงสุด 121 ns
• การออก PWM 3 ครั้ง (ความละเอียด 1 ถึง 10 บิต)
• TMR0: 16 บิตไทม์ / เคาน์เตอร์
เครื่องปรับปรุงความเปราะบางแบบโปรแกรม 8 บิต
• TMR1: 8 บิตไทม์ / เคาน์เตอร์
• TMR2: ไทม์เกอร์ 8 บิต/คอนเตอร์
• TMR3: 16 บิตไทม์ / เคาน์เตอร์
• 2 เครื่องส่งรับ Universal Synchronous Asynchronous Receiver (USART/SCI) พร้อมเครื่องกําเนิดอัตรา baud อิสระ
• Synchronous Serial Port (SSP) กับ SPITM และ I2CTM mode (รวมทั้ง I2C master mode)

ลักษณะพิเศษของไมโครคอนโทรลเลอร์:
• Power-on Reset (POR), Power-up Timer (PWRT) และ Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) พร้อมออสซิลเลอเตอร์ RC ในชิปของตัวเองเพื่อการทํางานที่น่าเชื่อถือ
• การรีเซ็ตแบบสีน้ําตาล
• การคุ้มครองรหัส
• ระบบ SLEEP ประหยัดพลังงาน
• ตัวเลือกออสซิลเลาเตอร์ที่เลือกได้

เทคโนโลยี CMOS:
• เทคโนโลยี CMOS EPROM ที่ใช้พลังงานต่ําและเร็วสูง
• การออกแบบแบบสแตตติก
• ระยะความกระชับกําลังทํางานที่กว้าง (3.0V ถึง 5.5V)
• ระยะอุณหภูมิการค้าและอุตสาหกรรม
• ใช้พลังงานน้อย
- < 5 mA @ 5V 4 MHz
- 100 μA แบบ @ 4.5V, 32 kHz
- < 1 μA กระแสรอคอยทั่วไป @ 5V
