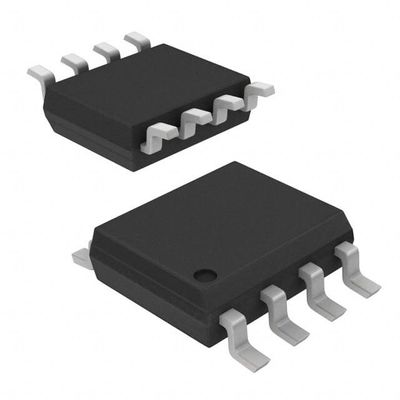

ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC เทคโนโลยีไมโครชิป
| ชื่อแบรนด์ | Microchip Technology |
|---|---|
| หมายเลขรุ่น | ATTINY25-20SU |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอวีอาร์ | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 20MHz | การเชื่อมต่อ | USI |
| อุปกรณ์ต่อพ่วง | บราวน์เอาต์ตรวจจับ/รีเซ็ต POR, PWM, WDT | จำนวน I/O | 6 |
| ขนาดหน่วยความจำของโปรแกรม | 2KB (1K x 16) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 128 x 8 | ขนาดแรม | 128 x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 2.7V~5.5V | ตัวแปลงข้อมูล | โฆษณา 4x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 8-SOIC (0.209", ความกว้าง 5.30 มม.) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 8-SOIC |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| ATTINY25-20SU | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY13V-10SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25V-10SU | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY13A-SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13A-SF | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13A-SN | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13A-SNR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY424-SSUR | IC MCU 8BIT 4KB FLASH 14SOIC | |
| ATTINY13A-SUR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13-20SUR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25-20SNR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY13V-10SUR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25-20SUR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY45-20SUR | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85-20SUR | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY85V-10SUR | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY45-20SU | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85-20SU | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY85V-10SU | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY45V-10SU | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY13-20SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY85-20SF | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY45V-10SUR | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY25V-10SUR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY85-20SFR | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY25V-10SNR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY25-20SN | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY12L-4SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12V-1SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12L-4SUR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12V-1SUR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12-8SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13-20SQ | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13-20SQR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25V-10SN | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY85-20SH | IC MCU 8BIT 8KB FLASH 8SOIC | |
| AT90LS2323-4SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90LS2323-4SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90LS2343-4SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90LS2343-4SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90S2323-10SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90S2323-10SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90S2343-10SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90S2343-10SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY11-6SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY11-6SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12L-4SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12L-4SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY22L-1SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY22L-1SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY15L-1SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY15L-1SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY11L-2SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY11L-2SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12-8SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12-8SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12V-1SC | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY12V-1SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| AT90LS2343-1SC | IC MCU 8BIT 2KB FLASH 8SOIC | |
| AT90LS2343-1SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY13-20SJ | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13V-10SJ | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13V-10SSJ | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13-20SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13V-10SI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13V-10SSI | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25-20SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY25V-10SI | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY45-20SI | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY45V-10SI | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85-20SI | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY85V-10SI | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY11L-2SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY11-6SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY15L-1SU | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY13A-SH | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25-20SH | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY25V-10SH | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY45-20SH | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY45V-10SH | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85-20SH | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY85V-10SH | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY45V-15ST | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85V-15ST | IC MCU 8BIT 8KB FLASH 8SOIC | |
| ATTINY13A-SHR | IC MCU 8BIT 1KB FLASH 8SOIC | |
| ATTINY25-20SHR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY25V-10SHR | IC MCU 8BIT 2KB FLASH 8SOIC | |
| ATTINY45-20SHR | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY45V-10SHR | IC MCU 8BIT 4KB FLASH 8SOIC | |
| ATTINY85V-10SHR | IC MCU 8BIT 8KB FLASH 8SOIC |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
ATtiny25/45/85 เป็นไมโครคอนโทรลเลอร์ CMOS ขนาด 8 บิต ที่ใช้พลังงานต่ํา โดยใช้สถาปัตยกรรม AVR enhanced RISCATtiny25/45/85 ประสบความสําเร็จในการผ่านที่เข้าใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.
ลักษณะ
• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา• สถาปัตยกรรม RISC ที่ก้าวหน้า
120 คําสั่งที่มีพลังงาน การดําเนินการในวงจรนาฬิกา
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
• โปรแกรมและความทรงจําข้อมูลที่ไม่ลุกลุก
2/4/8K ไบท์ของในระบบโปรแกรมโปรแกรมความจํา แฟลช
• ความ อด ทน: 10,000 รอบ เขียน/ลบ
128/256/512 ไบท์ EEPROM ที่สามารถเขียนโปรแกรมได้ในระบบ
• ความ อด ทน: 100,000 รอบ เขียน/ลบ
128/256/512 ไบท์ SRAM ภายใน
โปรแกรมล็อคสําหรับโปรแกรมตัวเอง โปรแกรมฟลาชและความปลอดภัยข้อมูล EEPROM
• คุณลักษณะด้านนอก
✅ 8 บิตไทม์ / คอนเตอร์พร้อมกับ Prescaler และ 2 ช่อง PWM
✅ 8 บิต ไฮสปีด ไทมอร์/คอนเตอร์ พร้อม Prescaler แยกตัว
• 2 Outputs PWM ความถี่สูงที่มี Output Comparer Registers ที่แยกกัน
• เครื่องกําเนิดเวลาตายที่โปรแกรมได้
USI อินเตอร์เฟซซีเรียลทั่วไปกับตัวตรวจสอบสภาพการเริ่มต้น
✅ ADC 10 บิท
• 4 ช่องทางที่มีปลายเดียว
• 2 คู่ช่อง ADC ที่แตกต่างกันที่มีการเพิ่มโปรแกรมได้ (1x, 20x)
• การวัดอุณหภูมิ
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
debugWIRE ระบบแก้ไขในชิป
โปรแกรมได้ในระบบ ผ่าน SPI Port
หน่วยงานการประกอบการ
✓ การใช้พลังงานต่ําในเวลาว่าง, การลดเสียงเสียง ADC, และโหมดการปิดพลังงาน
✅ การปรับปรุงวงจรรีเซ็ตการเปิดไฟ
✓ วงจรการตรวจจับแบบโปรแกรมได้
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
• I/O และแพคเกจ
✅ 6 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ PDIP 8-pin, SOIC 8-pin, QFN/MLF 20-pad และ TSSOP 8-pin (เฉพาะ ATtiny45/V)
• โลเตจการทํางาน
✅ 1.8 - 5.5V สําหรับ ATtiny25V/45V/85V
¥ 2.7 - 5.5V สําหรับ ATtiny25/45/85
• ระดับความเร็ว
ATtiny25V/45V/85V: 0 ️ 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny25/45/85: 0 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• ระดับอุตสาหกรรม
• ใช้พลังงานน้อย
โหมดการทํางาน:
• 1 MHz, 1.8V: 300 μA
โหมดปิดไฟ:
• 0.1 μA ที่ 1.8V
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | เทคโนโลยีไมโครชิป |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AVR® ATtiny |
| สินค้า | MCU |
| การบรรจุ | กล่องบรรจุอื่น ๆ |
| หน่วยน้ําหนัก | 0.019048 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| ชื่อทางการค้า | ATTINY |
| กล่องกล่อง | 8-SOIC (0.209", 5.30 มม.) |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 8-SOIC |
| จํานวน I-O | 6 I/O |
| ความเร็ว | 20MHz |
| ขนาด EEPROM | 128 x 8 |
| โครงการ Core-Processor | AVR |
| ขนาด RAM | 128 x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/รีเซ็ตแบบ Brown-out POR, PWM, WDT |
| การเชื่อมต่อ | USI |
| ความดันไฟฟ้า-Vcc-Vdd | 2.7V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 2KB (1K x 16) |
| เครื่องแปลงข้อมูล | A/D 4x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| อุณหภูมิการทํางานสูงสุด | + 85 C |
| ระยะอุณหภูมิการทํางาน | - 40 C |
| ความดันไฟฟ้าการทํางาน | 2.7 V ถึง 5.5 V |
| ประเภทอินเตอร์เฟซ | USI |
| หลัก | AVR |
| เครื่องประมวลผลชุด | tinyAVR |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 2.7 V |
| กล่องกล่อง | SOIC-8 |
| ความถี่ของนาฬิกาสูงสุด | 20 MHz |
| จํานวนช่อง ADC | 4 ช่อง ADC |
| การเข้า/การออก | 6 I/O |
| ขนาด Data-RAM | 128 B |
| ขนาด Data-ROM | 128 B |
| จํานวนเครื่องนับเวลา | 2 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | 10 บิต |
| ประเภทข้อมูล-RAM | SRAM |
| ประเภท Data-ROM | EEPROM |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| ATTINY25-20SI เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
RISC ไมโครคอนโทรลเลอร์ 8 บิต FLASH 20MHz CMOS PDSO8 | บริษัท มิโครชิป เทคโนโลยี | ATTINY25-20SU VS ATTINY25-20SI |
| ATTINY25-20SU เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
IC MCU 8BIT 2KB FLASH 8SOIC | บริษัท มิโครชิป เทคโนโลยี | ATTINY25-20SU VS ATTINY25-20SU |
คําอธิบาย
MCU 8-bit AVR RISC 2KB Flash 3.3V / 5V 8-pin SOIC EIAJ ท่อ
ไมโครคอนโทรลเลอร์ 8 บิท - MCU 2kB Flash 0.128kB EEPROM 6 ปิน I/O
