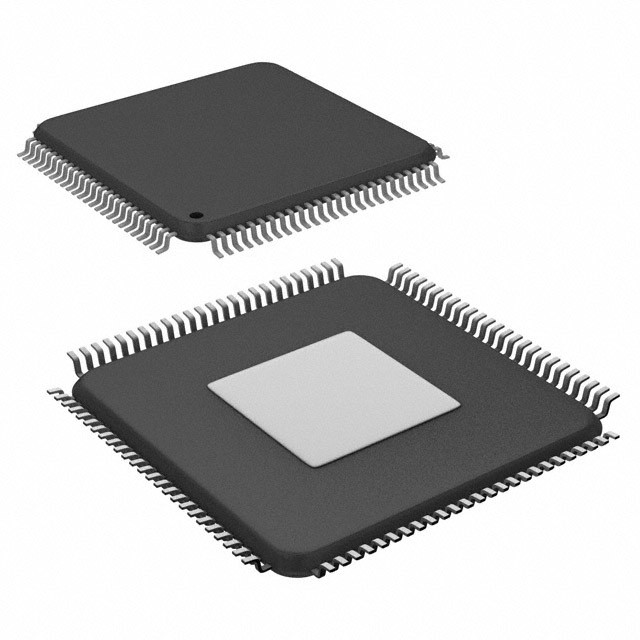

XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP เทคโนโลยี Infineon
| ชื่อแบรนด์ | Infineon Technologies |
|---|---|
| หมายเลขรุ่น | XC2365B40F80LRABKXUMA1 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | C166SV2 | ขนาดแกน | 16/32-บิต |
|---|---|---|---|
| ความเร็ว | 80MHz | การเชื่อมต่อ | CANbus, EBI/EMI, I²C, LINbus, SPI, SSC, UART/USART, USI |
| อุปกรณ์ต่อพ่วง | I²S, POR, PWM, WDT | จำนวน I/O | 76 |
| ขนาดหน่วยความจำของโปรแกรม | 320KB (320K x 8) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | - | ขนาดแรม | 34K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 3V~5.5V | ตัวแปลงข้อมูล | โฆษณา 16x10บ |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40°C ~ 125°C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | แผ่นสัมผัส 100-LQFP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | PG-LQFP-100-8 |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| XC2365B40F80LRABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XE164FN40F80LRABKXUMA1 | IC MCU 16BIT 320KB FLASH 100LQFP | |
| XC2268N40F80LRABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2265N40F80LRABKXUMA1 | IC MCU 16BIT 100LQFP | |
| XC2764X40F80LRABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XE164FM72F80LRABKXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| XC2267M104F80LRABKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| XC2365A104F80LRABKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| XC2765X104F80LRABKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| XE164H96F66LACFXQMA1 | IC MCU 16BIT 768KB FLASH 100LQFP | |
| XC2269I136F128LRAAKXUMA1 | IC MCU 16/32BIT 1MB FLSH 100LQFP | |
| XC2768X136F128LRAAKXUMA1 | IC MCU 16/32BIT 1.06MB 100LQFP | |
| XE164FM24F80LAAFXUMA1 | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAF-XE164FM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164FM72F80LAAFXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| XE164GM24F80LAAFXUMA1 | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAF-XE164GM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164GM72F80LAAFXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAF-XE164HM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAF-XE164HM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164HM72F80LAAFXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAF-XE164KM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| XE164KM48F80LAAFXUMA1 | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164KM72F80LAAFXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAK-XC2265N-40F80L | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2267M104F80LAAKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| XC2267M72F80LAAKXUMA1 | IC MCU 16/32B 576KB FLSH 100LQFP | |
| XC2364A104F80LAAKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| SAK-XC2364A-72F80L AA | IC MCU 16/32B 576KB FLSH 100LQFP | |
| SAK-XC2364B-24F40L | IC MCU 16/32B 192KB FLSH 100LQFP | |
| XC2365A104F80LAAKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| SAK-XC2365B-40F80L | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2764X40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2765X104F80LAAKXUMA1 | IC MCU 16/32B 832KB FLSH 100LQFP | |
| XC2765X72F80LAAKXUMA1 | IC MCU 16/32B 576KB FLSH 100LQFP | |
| SAK-XE164FM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| XE164FM48F80LAAKXUMA1 | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164FM72F80LAAKXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAK-XE164GM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164GM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| XE164GM72F80LAAKXUMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAK-XE164HM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164HM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| SAK-XE164HM-72F80L AA | IC MCU 16BIT 576KB FLASH 100LQFP | |
| SAK-XE164KM-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164KM-48F80L AA | IC MCU 16BIT 384KB FLASH 100LQFP | |
| SAK-XE164KM-72F80L AA | IC MCU 16BIT 576KB FLASH 100LQFP | |
| XE164FN16F80LAAFXUMA1 | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAF-XE164FN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| XE164FN40F80LAAFXUMA1 | IC MCU 16BIT 320KB FLASH 100LQFP | |
| SAF-XE164GN-16F80L AA | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAF-XE164GN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAF-XE164GN-40F80L AA | IC MCU 16BIT 320KB FLASH 100LQFP | |
| XE164HN16F80LAAFXUMA1 | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAF-XE164HN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| XE164HN40F80LAAFXUMA1 | IC MCU 16BIT 320KB FLASH 100LQFP | |
| XE164KN16F80LAAFXUMA1 | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAF-XE164KN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAF-XE164KN-40F80L AA | IC MCU 16BIT 320KB FLASH 100LQFP | |
| XC2361B40F80LAAHXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2263N40F40LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2265N40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2364B40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2365B40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| SAK-XE164FN-16F80L AA | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAK-XE164FN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| XE164FN40F80LAAKXUMA1 | IC MCU 16BIT 320KB FLASH 100LQFP | |
| SAK-XE164GN-16F80L AA | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAK-XE164GN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164GN-40F80L AA | IC MCU 16BIT 320KB FLASH 100LQFP | |
| SAK-XE164HN-16F80L AA | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAK-XE164HN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164HN-40F80L AA | IC MCU 16BIT 320KB FLASH 100LQFP | |
| SAK-XE164KN-16F80L AA | IC MCU 16BIT 128KB FLASH 100LQFP | |
| SAK-XE164KN-24F80L AA | IC MCU 16BIT 192KB FLASH 100LQFP | |
| SAK-XE164KN-40F80L AA | IC MCU 16BIT 320KB FLASH 100LQFP | |
| XC2263N24F40LAAKXUMA1 | IC MCU 16/32B 192KB FLSH 100LQFP | |
| SAK-XC2265N-24F40L AA | IC MCU 16/32B 192KB FLSH 100LQFP | |
| XC2268I136F128LAAKXUMA1 | IC MCU 16/32BIT 1MB FLSH 100LQFP | |
| XC2268N40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2368E136F128LRAAKXUMA1 | IC MCU 16/32BIT 1.06MB 100LQFP | |
| XE164H72F66LACFXQMA1 | IC MCU 16BIT 576KB FLASH 100LQFP | |
| XC2263N40F40LABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2263N40F66LAAFXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2263N40F66LABFXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2263N40F80LABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2265N40F40LAAFXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2265N40F80LABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2268N40F80LABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2361B24F66LAAHXUMA1 | IC MCU 16/32B 192KB FLSH 100LQFP | |
| XC2361B40F80LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2364B40F80LABKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP | |
| XC2764X40F66LAAKXUMA1 | IC MCU 16/32B 320KB FLSH 100LQFP |
รายละเอียดสินค้า
รายละเอียดสินค้า
ข้อมูลทั่วไปของอุปกรณ์
สายพันธุ์ XC236x เป็นสมาชิกที่มีประสิทธิภาพสูงของครอบครัว Infineon XC2000 ของเครื่องควบคุมขนาดเล็ก CMOS ชิปเดียวที่มีคุณสมบัติครบครันอุปกรณ์เหล่านี้ขยายฟังก์ชันและผลงานของครอบครัว C166 ในแง่ของคําสั่ง (หน่วย MAC), อุปกรณ์ล้อมล้อมล้อม และความเร็ว พวกเขารวมผลงาน CPU ที่สูง (ถึง 66 ล้านคําสั่งต่อวินาที) กับฟังก์ชันของอุปกรณ์ล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อมล้อุปกรณ์ล้อมล้อมที่ปรับปรุงสามารถปรับปรุงให้กับความต้องการของแอปพลิเคชั่นได้อย่างยืดหยุ่น. ดิริเวทีฟอร์มเหล่านี้ยังให้การผลิตนาฬิกาผ่าน PLL และแหล่งนาฬิกาภายในหรือภายนอก และโมดูลความจําในชิปต่างๆ เช่น โปรแกรม Flash, แรมโปรแกรม และ แรมข้อมูล
สรุป ลักษณะ
สําหรับภาพรวมที่รวดเร็วหรืออ้างอิง คุณสมบัติของ XC236x ลงในอันนี้ในวิธีการบด.• CPU ขนาด 16 บิต ที่ทํางานได้สูง พร้อม Pipeline 5 ขั้นตอน
✅ เวลาวงจรคําสั่ง 15 ns ในเวลา CPU 66 MHz (การดําเนินการวงจรเดียว)
1 วงจร การบวกและลบ 32 บิต ด้วยผล 40 บิต
การคูณรอบ 1 ครั้ง (16 × 16 บิท)
✅ คําสั่งคูณและสะสม (MAC) 1 จันทร์
การแบ่งพื้นหลัง (32 / 16 บิต) ใน 21 Cycles
✅ อุปกรณ์การปรับปรุงบิตบูลเลียนที่ขยาย
การดําเนินการกระโดดระยะศูนย์
✅ คําแนะนําเพิ่มเติมสําหรับการสนับสนุน HLL และระบบปฏิบัติการ
✅ การออกแบบที่พัฒนาจากเรจิสเตอร์ที่มีหลายฐานเรจิสเตอร์ที่เปลี่ยนแปลง
✅ รองรับการเปลี่ยนเนื้อหาอย่างรวดเร็ว ด้วยธนาคารทะเบียนท้องถิ่นเพิ่มอีก 2 แห่ง
16 MBytes พื้นที่ที่อยู่เชิงเส้นรวมสําหรับรหัสและข้อมูล
1024 ไบท์ บนชิป พื้นที่บันทึกฟังก์ชันพิเศษ (C166 Family Compatible)
• ระบบตัดต่อระดับความสําคัญ 16 ระดับ มีสูงสุด 79 แหล่ง, การเลือกข้อมูลเข้าภายนอก
สําหรับการตัดการผลิตและการตื่นตัว, Sample-Rate ลดลงถึง 15 ns
• อุปกรณ์การถ่ายทอดข้อมูล 8 ช่องทาง
เครื่องควบคุมเหตุการณ์ด้านนอก (PEC) ตัวชี้ 24-bit ครอบคลุมพื้นที่ที่อยู่ทั้งหมด
• การผลิตนาฬิกาจากแหล่งนาฬิกาภายในหรือภายนอก
ผ่าน PLL บนชิป หรือผ่าน Prescaler
• โมดูลความจําบนชิป
1 คิบาไบต์ RAM Stand-By บนชิป (SBRAM)
2 คิบาไบต์ RAM บนชิป (DPRAM)
16 คิบาไบต์บนชิป ข้อมูล SRAM (DSRAM)
✅ ขนาดสูงสุด 32 คิบาไบต์ในชิปโปรแกรม / ข้อมูล SRAM (PSRAM)
ความจําโปรแกรมบนชิป (Flash Memory) สูงสุด 576 Kbyte
• โมดูลด้านนอกในชิป
2 เครื่องแปลง A/D ที่สามารถทํางานร่วมกันได้ มีทั้งหมด 16 ช่องทาง ความละเอียด 10 บิต
เวลาแปลงลดลง 1.2 μs การประมวลผลข้อมูลก่อนแบบเลือก (การลดข้อมูล
ตรวจสอบระยะทาง)
✅หน่วยจับ/เปรียบเทียบวัตถุประสงค์ทั่วไป 16 ช่อง (CAPCOM2)
2 หน่วยจับ/เปรียบเทียบสําหรับการผลิตสัญญาณ PWM แบบยืดหยุ่น (CCU6x)
อุปกรณ์กําหนดเวลาประกอบกิจการทั่วไปหลายประเภท พร้อมเครื่องกําหนดเวลา 5 เครื่อง
6 ช่องอินเตอร์เฟซซีเรียลที่จะใช้เป็น UART, LIN, สินครามความเร็วสูง
ช่องทาง (SPI/QSPI) อินเตอร์เฟซบัส IIC (การติดต่อ 10 บิต 400 kbit/s) อินเตอร์เฟส IIS
อินเตอร์เฟซ MultiCAN บนชิป (Rev. 2.0B แอคทีฟ) กับ 64 Object Message
(Full CAN/Basic CAN) บน 3 หน่วย CAN และฟังก์ชัน Gateway
✅ นาฬิกาในเวลาจริงบนชิป
• พื้นที่ที่อยู่ภายนอกสูงสุด 12 MBytes สําหรับรหัสและข้อมูล
คุณสมบัติรถบัสภายนอกที่สามารถเขียนโปรแกรมได้ สําหรับช่วงที่อยู่ที่แตกต่างกัน
✅ Multiplexed หรือ Demultiplexed แผนที่ภายนอก/Bus ข้อมูล
ขนาดของบัสที่อยู่ที่เลือกได้
ขนาดความกว้างของบัสข้อมูล 16 บิต หรือ 8 บิต
✓ สี่สัญญาณเลือกชิปที่สามารถเขียนโปรแกรมได้
• แหล่งพลังงานเดียวจาก 3.0 V ถึง 5.5 V
• เครื่องกําหนดเวลาและเครื่องระดมระดม
• สูงสุด 75 เส้น I/O ประสงค์ทั่วไป
• ออนชิพ Bootstrap Loader
• มีการสนับสนุนโดยเครื่องมือการพัฒนาที่หลากหลาย เช่น C-Compiler
แพคเกจแมคโรเอสแมบเลอร์, เอ็มเลอเตอร์, บอร์ดการประเมิน, HLL-Debuggers, Simulators
เครื่องแยกแยกเครื่องวิเคราะห์ตรรกะ โปรแกรมบอร์ด
• การสนับสนุนการปรับปรุงความผิดพลาดในชิปผ่าน JTAG Interface
• แพ็คเกจ LQFP สีเขียว 100 ปิน ขนาด 0.5 มิลลิเมตร (19.7 มิล)
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินฟีนอน |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | XC23xxB |
| การบรรจุ | เทป & รีล (TR) |
| กล่องกล่อง | แพดที่เปิดเผย 100-LQFP |
| อุณหภูมิการทํางาน | -40 °C ~ 125 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | PG-LQFP-100-8 |
| จํานวน I-O | 76 I/O |
| ความเร็ว | 80MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | C166SV2 |
| ขนาด RAM | 34K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | I2S, POR, PWM, WDT |
| การเชื่อมต่อ | CAN, EBI/EMI, I2C, LIN, SPI, SSC, UART/USART, USI |
| ความดันไฟฟ้า-Vcc-Vdd | 3V ~ 5.5V |
| ขนาดแกน | 16/32-บิต |
| ขนาดความจําโปรแกรม | 320KB (320K x 8) |
| เครื่องแปลงข้อมูล | A/D 16x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
| ส่วน#-ชื่อเล่น | AB SAK-XC2365B-40F80LR SP001138298 |
| กล่องกล่อง | LQFP-100 |
คําอธิบาย
C166SV2 XC23xxB ไมโครคอนโทรลเลอร์ IC 16/32-บิต 80MHz 320KB (320K x 8) FLASH PG-LQFP-100-8
MCU 16-bit/32-bit CISC/DSP/RISC 320KB แฟลช 3.3V/5V รถยนต์ 100-pin LQFP EP T/R
