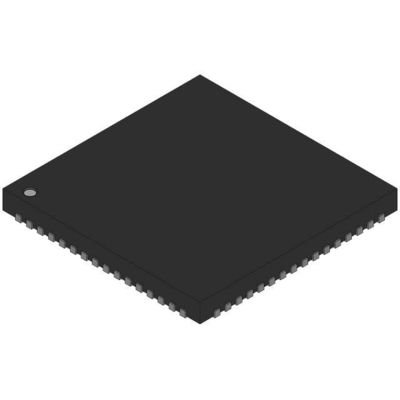

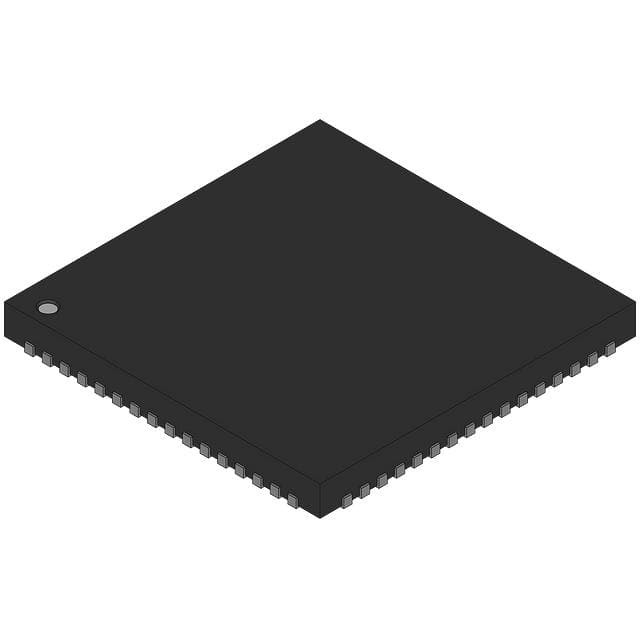

AT91SAM7S321-MU ไอซี MCU 16/32BIT 32KB แฟลช 64QFN Atmel

คําอธิบาย

AT91SAM7S ของ Atmel เป็นชุดของไมโครคอนโทรลเลอร์ฟแลชที่มีจํานวนปินต่ํา ซึ่งใช้โปรเซสเซอร์ ARM RISC 32 บิต มีฟลัชความเร็วสูง และ SRAM ซึ่งเป็นชุดของอุปกรณ์นอกขนาดใหญ่ รวมถึง USB 20 อุปกรณ์ (ยกเว้น AT91SAM7S32 และ AT91SAM7S16), และชุดที่สมบูรณ์แบบของระบบฟังก์ชันการลดจํานวนขององค์ประกอบภายนอก.อุปกรณ์นี้เป็นเส้นทางการย้ายที่เหมาะสมสําหรับผู้ใช้ไมโครคอนโทรลเลอร์ 8 บิตที่มองหาผลงานเพิ่มเติมและความทรงจําขยาย.

ลักษณะ

• รวมโปรเซสเซอร์ ARM7TDMI® ARM® Thumb®
อาร์คิเทคชัน RISC 32 บิต ที่มีความสามารถสูง
✅ชุดคําสั่ง 16-bit ความหนาแน่นสูง
ผู้นําใน MIPS/Watt
✓ EmbeddedICETM In-circuit Emulation, การสนับสนุนช่องทางการสื่อสารแก้ไข
• แฟลชความเร็วสูงภายใน
512 คิบาไบต์ (AT91SAM7S512) จัดเป็นสองธนาคารติดต่อกันของ 1024 หน้าของ 256 ไบท์ (ระนาบสอง)
256 คิบาไบต์ (AT91SAM7S256) จัดเป็น 1024 หน้า 256 ไบท์ (ชั้นเดียว)
128 Kbytes (AT91SAM7S128) จัดเป็น 512 หน้าละ 256 ไบท์ (Single Plane)
64 คิบาไบต์ (AT91SAM7S64) จัดเป็น 512 หน้า 128 ไบท์ (ระนาบเดียว)
32 คิบาไบต์ (AT91SAM7S321/32) จัดเป็น 256 หน้า 128 ไบท์ (ระนาบเดียว)
16 คิบาไบต์ (AT91SAM7S161/16 จัดเป็น 256 หน้าละ 64 บายท์ (ระนาบเดียว)
✅ การเข้าถึงรอบเดียว ในระยะสูงถึง 30 MHz ในสถานการณ์ที่แย่ที่สุด
✅ Prefetch Buffer ปรับปรุงการดําเนินการคําสั่งนิ้วมือที่ความเร็วสูงสุด
เวลาเขียนโปรแกรมหน้า: 6 ms รวมถึงการลบหน้าด้วยอัตโนมัติ เวลาลบเต็ม: 15 ms
10,000 รอบการเขียน ความสามารถในการเก็บข้อมูล 10 ปี ความสามารถในการล็อคภาค เฟลช เซקיוריตบิต
อินเตอร์เฟซการเขียนโปรแกรม Flash เร็วสําหรับการผลิตปริมาณสูง
• SRAM ความเร็วสูงภายใน การเข้าถึงรอบเดียวที่ความเร็วสูงสุด
64 กิบาไบท์ (AT91SAM7S512/256)
32 กิบาไบท์ (AT91SAM7S128)
16 กิบาไบท์ (AT91SAM7S64)
8 คิบาไบท์ (AT91SAM7S321/32)
4 คิบาไบท์ (AT91SAM7S161/16)
• เครื่องควบคุมความจํา (MC)
✅ เครื่องควบคุมไฟฟ้าไฟฟ้าที่ติดตั้ง สถานะการหยุดการใช้งาน และการตรวจพบความผิด
• เครื่องควบคุมรีเซ็ท (RSTC)
ราคาถูก ราคาถูก
ให้การออกแบบสัญญาณรีเซ็ทภายนอก และรีเซ็ตสเตทสเตทสোর্ส
• เครื่องกําเนิดนาฬิกา (CKGR)
ออสซิเลเตอร์ RC แรงงานต่ํา ออสซิเลเตอร์บนชิป 3 ถึง 20 MHz และ PLL หนึ่ง
• เครื่องควบคุมการบริหารพลังงาน (PMC)
✓ ความสามารถในการปรับปรุงพลังงานของซอฟต์แวร์ รวมถึงโหมดเวลาช้า (ต่ํากว่า 500 Hz) และโหมดเฉย ๆ
3 สัญญาณนาฬิกาภายนอกที่สามารถเขียนโปรแกรมได้
• เครื่องควบคุมการหยุด (Advanced Interrupt Controller)
✅ แหล่งที่สามารถปิดบังได้เป็นตัวอย่าง มีความสําคัญ 8 ระดับ แหล่งที่ตัดขาดได้
2 (AT91SAM7S512/256/128/64/321/161) หรือ 1 (AT91SAM7S32/16) แหล่งตัดต่อภายนอก และแหล่งตัดต่อเร็ว 1 แหล่งตัดต่อลวง
•หน่วยแก้ไข (DBGU)
2 สาย UART และสนับสนุนการตัดช่องทางสื่อสาร Debug, การป้องกันการเข้าถึง ICE ที่สามารถโปรแกรมได้
โหมดสําหรับการสื่อสารแบบเรียงลําดับ UART 2 สาย
• ระยะเวลาระยะเวลา (PIT)
คอนเตอร์โปรแกรมได้ 20 บิต บวก คอนเตอร์ระยะ 12 บิต
• หมาเฝ้าหน้าต่าง (WDT)
โปรแกรมเคาน์เตอร์ที่คุ้มครองกุญแจ 12 บิต
ให้สัญญาณรีเซ็ทหรือตัดต่อระบบ
คอนเตอร์อาจหยุดขณะที่โปรเซสเซอร์อยู่ในภาวะ Debug หรือในโหมด Idle
(ต่อ...)
