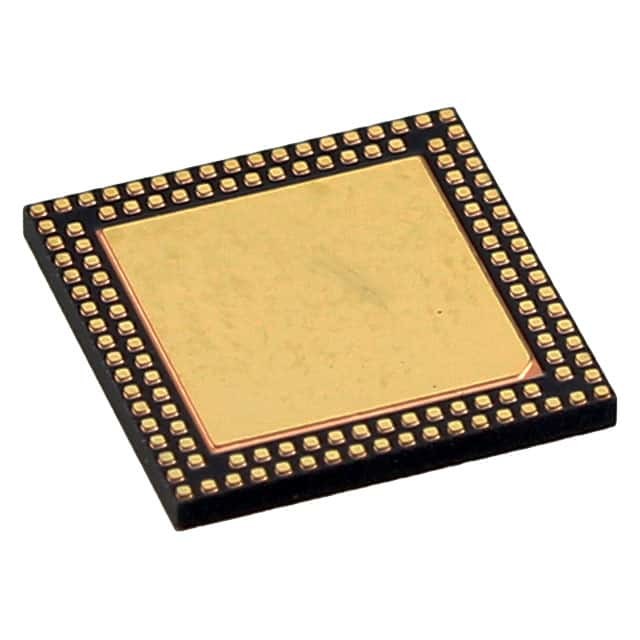

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH 124VTLA เทคโนโลยีไมโครชิป

ภาพรวมของอุปกรณ์

เอกสารนี้มีอุปกรณ์-s PIC32MX1XX/2XX อุปกรณ์

สภาพการทํางาน
• 2.3V ถึง 3.6V, -40oC ถึง +105oC, DC ถึง 40 MHz

หลัก: 40 MHz MIPS32® M4K®

• โหมด MIPS16e® สําหรับขนาดรหัสที่เล็กลงถึง 40%
• 1.56 DMIPS/MHz (Dhrystone 2.1) การทํางาน
• อาร์คิเทคชีนที่ประสิทธิภาพในรหัส (C และ Assembly)
• รอบเดียว (MAC) 32x16 และสองรอบ 32x32 คูณ

การจัดการเวลา
• 0.9% ออสซิลเลาเตอร์ภายใน
• PLLs ที่สามารถเขียนโปรแกรมได้ และแหล่งเวลาออสซิลเลาเตอร์
• ติดตามนาฬิกาที่ปลอดภัยจากความผิดพลาด (FSCM)
• เครื่องกําหนดเวลาของสุนัขเฝ้าดู
• ตื่นเร็วและเริ่มต้น

การจัดการพลังงาน

• รูปแบบการบริหารพลังงานต่ํา (การนอน, การหยุดทํางาน)
• การรีเซ็ตการเปิดไฟฟ้าและรีเซ็ตการออกไฟ
• 0.5 mA/MHz กระแสไดนามิก (ทั่วไป)
•กระแสไฟฟ้า IPD 20 μA (ทั่วไป)

คุณสมบัติอินเตอร์เฟซเสียง

• การสื่อสารข้อมูล: รูปแบบ I2S, LJ, RJ, DSP
• วงจรควบคุม: SPI และ I2CTM
• นาฬิกาหลัก:
- การสร้างความถี่ของนาฬิกาส่วน
- สามารถทําสynchronize กับนาฬิกา USB
#NAME?

คุณสมบัติแบบแอนาล็อกระดับสูง

• โมดูล ADC:
- อัตราการใช้งาน 10 บิต 1.1 Msps ด้วย S&H
- สูงสุด 10 ทางเข้าแบบแอนาล็อกบนอุปกรณ์ 28 ปิน และ 13 ทางเข้าแบบแอนาล็อกบนอุปกรณ์ 44 ปิน
• แหล่งกระตุ้น ADC ที่ยืดหยุ่นและอิสระ
•หน่วยวัดเวลาชาร์จ (CTMU):
- รองรับการตรวจจับการสัมผัส mTouchTM
- ให้การวัดเวลาความละเอียดสูง (1 ns)
- ความสามารถในการวัดอุณหภูมิบนชิป
• การเปรียบเทียบ
- สูงสุด 3 โมดูล Analog Comparator
- ระบบอ้างอิงที่สามารถเขียนโปรแกรมได้ มี 32 จุดความดัน

ไทม์ / การเปรียบเทียบผลิต / การบันทึกข้อมูล

• ระยะเวลา 5 ประการทั่วไป
- 5 16 บิตและสูงสุด 2 32 บิต Timers / Counters
• 5 โมดูล Output Compare (OC)
• 5 โมดูลการจับข้อมูล (IC)
• เลือก Pin ของ periferial (PPS) เพื่ออนุญาตให้การจําลองการทํางาน
• โมดูลเวลาและปฏิทินในเวลาจริง (RTCC)

อินเตอร์เฟซการสื่อสาร

• เครื่องควบคุม OTG ความเร็วเต็ม ที่สอดคล้องกับ USB 2.0
• โมดูล UART สองตัว (10 Mbps)
- รองรับโปรโตคอล LIN 2.0 และสนับสนุน IrDA®
• 2 โมดูล SPI 4 สาย (20 Mbps)
• โมดูล I2C สองแบบ (สูงสุด 1 Mbaud) พร้อมการสนับสนุน SMBus
• เลือก Pin ของ periferial (PPS) เพื่ออนุญาตให้การจําลองการทํางาน
• ท่าเรือหลักขนาน (PMP)

การเข้าถึงความจําโดยตรง (DMA)

• 4 ช่องทางของ DMA แฮร์ดแวร์ที่มีการตรวจจับขนาดข้อมูลอัตโนมัติ
• 2 ช่องทางเพิ่มเติมสําหรับ USB
• การตรวจสอบการเพิ่มระยะเวลาแบบโปรแกรม (CRC)

การเข้า/การออก

• 15 mA แหล่ง / ซิงค์บนทุกปิน I / O
• ปินที่ทนความแรง 5 วอลต์
• สามารถเลือกช่องระบายน้ําที่เปิด, ดึงขึ้นและดึงลง
• การตัดภายนอกบนปิน I/O ทั้งหมด

คุณสมบัติและการสนับสนุนประเภท B

• AEC-Q100 REVG (ระดับ 2 -40oC ถึง +105oC)
• ห้องสมุดความปลอดภัยชั้น B, IEC 60730

การสนับสนุนการพัฒนา Debugger

• โปรแกรมในวงจรและในแอปพลิเคชั่น
• 4 สาย MIPS® การปรับปรุง JTAG อินเตอร์เฟซ
• โปรแกรมไม่จํากัดและจุดหยุดข้อมูลซับซ้อน 6 จุด
• การสแกนขอบเขต IEEE 1149.2 (JTAG)
