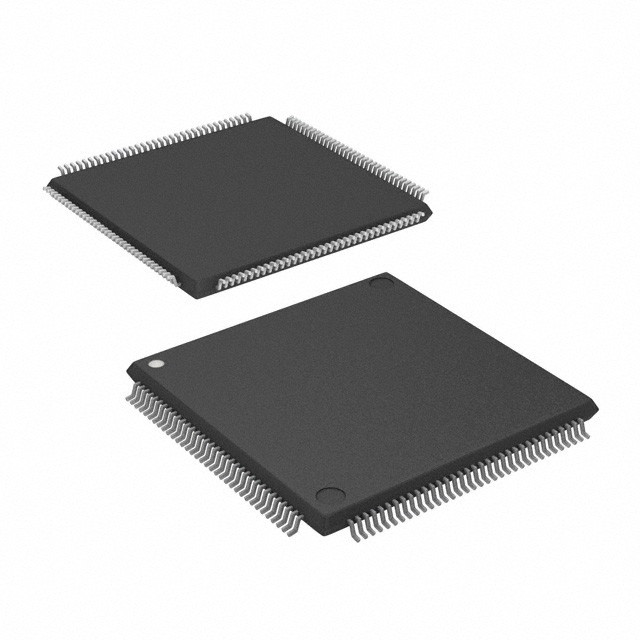

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP เทคโนโลยีไมโครชิป

คําอธิบาย

AT32UC3A3 เป็นไมโครคอนโทรลเลอร์ระบบบนชิปที่สมบูรณ์แบบ ซึ่งใช้โปรเซสเซอร์ AVR32 UC RISC ที่ทํางานในความถี่สูงถึง 66MHzออกแบบสําหรับการใช้งานที่ซับซ้อนที่มีความรู้สึกต่อค่าใช้จ่าย, โดยเน้นการใช้พลังงานที่ต่ํา, ความหนาแน่นของรหัสสูงและการทํางานสูง

ลักษณะ

• เครื่องควบคุมขนาดเล็กขนาด 32 บิต AVR®32 UC ที่มีประสิทธิภาพสูงและพลังงานต่ํา
คอมแพคต์ RISC ชุดคําสั่งรอบเดียว รวมทั้งชุดคําสั่ง DSP
อ่าน แก้ไข เขียน คําสั่ง และ การปรับปรุงอะตอมบิต
ทํางานได้ 1.49DMIPS/MHz
• สูงสุด 91DMIPS ทํางานในระดับ 66MHz จาก Flash (สภาพรอ)
• สูงสุด 54 DMIPS การทํางานที่ 36MHz จาก Flash (0 รัฐรอ)
หน่วยป้องกันความทรงจํา
• ระบบรถบัสหลายชั้น
✅ การถ่ายทอดข้อมูลที่มีประสิทธิภาพสูงบนรถบัสแยกแยก เพื่อเพิ่มประสิทธิภาพ
8 ช่องทาง DMA ระยะ (PDCA) ปรับปรุงความเร็วในการสื่อสารระยะ
4 ช่อง DMA แบบทั่วไปสําหรับเส้นทางข้อมูลความกว้างแบนด์บิดสูง
• แฟลชความเร็วสูงภายใน
256KBytes, 128KBytes, 64KBytes เวอร์ชั่น
✅ การเข้าถึงไฟลัชแบบรอบเดียวสูงสุด 36MHz
✅ พรีเฟช บัฟเฟอร์ ปรับปรุงการดําเนินการของคําสั่งที่ความเร็วสูงสุด
เวลาเขียนโปรแกรมหน้า 4 ms และเวลาลบชิปเต็ม 8 ms
100,000 รอบการเขียน ความสามารถในการเก็บข้อมูล 15 ปี
✅ แฟลชล็อคความปลอดภัยและพื้นที่การตั้งค่าที่กําหนดโดยผู้ใช้
• SRAM ความเร็วสูงภายใน
64KBytes การเข้าถึงรอบเดียวในความเร็วเต็ม เชื่อมต่อกับ CPU Local Bus
64KBytes ในระบบบัสหลายชั้น
• เครื่องควบคุมการตัด
บริการตัดต่ออัตโนมัติความช้าต่ําที่มีความสําคัญที่สามารถเขียนโปรแกรมได้
• ฟังก์ชันของระบบ
✓ พลังงานและเครื่องจัดการเวลา รวมถึงนาฬิกา RC ภายในและเครื่องหมุน 32KHz
2 เครื่องหมั่นหลายประการ และ 2 เครื่องล็อค-ลุป (PLL)
นาฬิกาในเวลาจริง
• ความ จํา ทาง นอก
รองรับ SDRAM, SRAM, NandFlash (ECC 1 บิตและ 4 บิต), Compact Flash
✅ สูงสุด 66 MHz
• การสนับสนุนอุปกรณ์เก็บข้อมูลภายนอก
มัลติมีเดียการ์ด (MMC), เซ็กเกอร์ดิจิตอล (SD), SDIO V11
CE-ATA, FastSD, SmartMedia, คอมแพคต์ แฟลช
แมมมรี่สติ๊ก: แบบสแตนดาร์ต V140โปรฟอร์เมต V100ไมโคร
อินเตอร์เฟซ IDE
• ระบบการเข้ารหัสระดับสูง (AES) สําหรับ AT32UC3A3256S, AT32UC3A3128S และ AT32UC3A364S
อัลกอริทึมกุญแจ 256-192- 128 บิต สอดคล้องกับนิติบุคคล FIPS PUB 197
ความสามารถในการรหัส/ถอดรหัสของพัฟเฟอร์
• Universal Serial Bus (USB)
อุปกรณ์ USB ความเร็วสูง (480Mbit/s) /MiniHost พร้อม On-The-Go (OTG)
✅ การตั้งค่าและการจัดการจุดปลายที่ยืดหยุ่นด้วยช่อง DMA ที่มุ่งมั่น
✓ เครื่องรับสัญญาณในชิป รวมถึงเครื่องดึง
• เครื่องแปลง Analog-to-Digital 10 บิต 8 ช่อง ที่มีเครื่องแปลง Digital IO หลายช่อง
• 2 เครื่องกําหนดเวลา 16 บิต 3 ช่อง (TC)
• 4 เครื่องรับ/ส่งสากลแบบสมอง/ไม่สมอง (USART)
✅ เครื่องกําเนิด Baudrate ที่อิสระ รองรับการใช้งานอินเตอร์เฟซ SPI, IrDA และ ISO7816
การสนับสนุนการจับมือด้วยฮาร์ดแวร์ อินเตอร์เฟซ RS485 และสายโมเดม
• 2 ช่องทางอินเตอร์เฟียร์ระดับซีเรียล Master/Slave (SPI) กับสัญญาณชิปเลือก
• เครื่องควบคุมโปรโตคอลลําดับซินโครโนส
✅ รองรับโปรโตคอล I2S และโปรโตคอลที่ใช้ Frame
• 2 ช่องทาง Master/Slave Two-Wire Interface (TWI) ความเร็ว 400kbit/s รองรับ I2C
• ระบบปรับปรุงความผิดพลาดในชิป (JTAG interface)
Nexus Class 2+, การควบคุมเวลาทํางาน, ข้อมูลที่ไม่ขัดขวางและการติดตามโปรแกรม
• 110 ประสงค์ทั่วไป ลง/ออก (GPIOs)
✅ ระบบสแตนดาร์ด หรือระดับความเร็วสูง
ความสามารถในการสลับ: ถึง 66MHz
• TBGA และ LQFP 144-pin
• แหล่งพลังงาน 3.3V แบบเดียว
