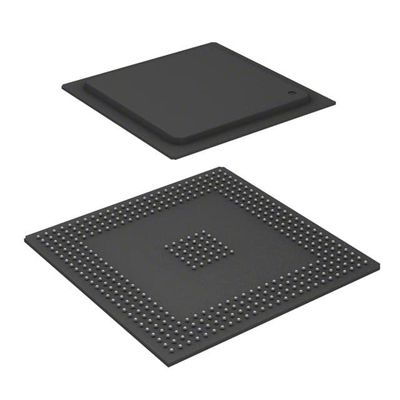

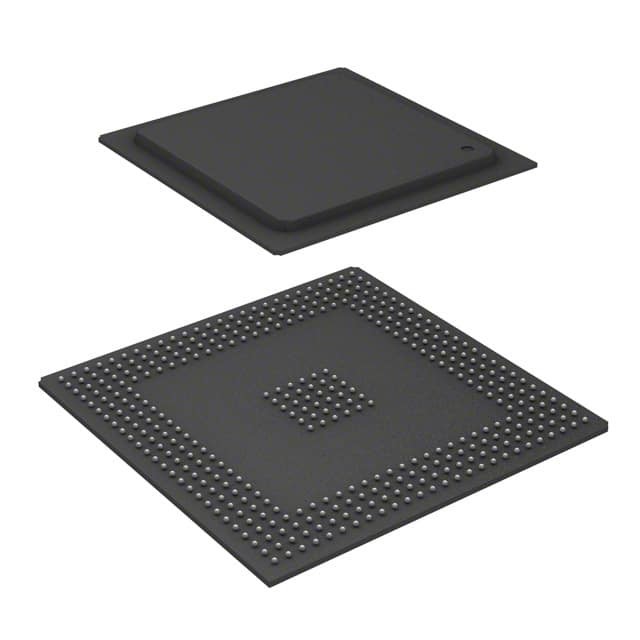

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc

คําอธิบาย

MCF5474VR266 คือ MCF547x ColdFire® ไมโครโพเซสเซอร์

ลักษณะ

ColdFire V4e คอร์
ราคาถูก ราคาถูก ราคาถูก
อัตราความถี่แกนภายในสูงสุดถึง 266 MHz (410 MIPS [Dhrystone 2.1] @ 266 MHz)
สถาปัตยกรรมฮาร์วาร์ด
คาเชการสั่งการ 32-Kbyte
คาเชข้อมูล 32Kbyte
หน่วยบริหารความจํา (MMU)
✅ พื้นที่ระวังการมองหาที่แยกแยก 32 รายการ การสั่งการและการแปลข้อมูลที่เกี่ยวข้องอย่างเต็มที่
️หน่วยพริ้วรอยลื่น (FPU)
✓ ความแม่นยําสองเท่า สอดคล้องกับมาตรฐาน IEE-754
✅ 8 เครื่องบันทึกตัวอักษรพยุง
• ผู้ตัดสินในระบบ master bus (XLB)
✅ การจัดการที่อยู่และข้อมูลที่แยกแยกที่มีประสิทธิภาพสูง
การสนับสนุนรูปแบบจอดรถที่แตกต่างกัน
• เครื่องควบคุม DRAM (SDRAM) ที่พร้อมกัน 32 บิต
การทํางานที่ 66133 MHz
รองรับ DDR และ SDR DRAM
การเริ่มต้นและการอัพเดท
✓ สามารถเลือกชิปได้ถึง 4 ชิป สามารถใช้ความจําภายนอกได้ถึง 1 GB
• เวอร์ชั่น 2.2 ของพาร์ทเบสส่วนผูกส่วนนอก (PCI)
การดําเนินงานของเป้าหมายและตัวเริ่ม 32 บิต
✅ รองรับ PCI master นอกสูงสุด 5 รายการ
การใช้งาน 3366 MHz กับ PCI bus ถึง XLB อัตราการแบ่ง 1:1, 1:2และ 1:4
• รถบัสภายนอกหลากหลายฟังก์ชันแบบยืดหยุ่น (FlexBus)
ให้บริการอินเตอร์เฟซไร้กาวในการ boot flash / ROM, SRAM และอุปกรณ์ด้านนอก
✓ เลือกชิปได้ถึง 6 ชิป
การใช้งาน 33 66 MHz
• ระบบย่อย I/O การสื่อสาร
✅ เครื่องควบคุม DMA 16 ช่องแบบฉลาด
✓ มีเครื่องควบคุม Ethernet รวดเร็วสูงสุดถึง 2 เครื่อง (FEC) 10/100 Mbps แต่ละเครื่องมีขนาด 2Kbyte เพื่อรับและส่ง FIFO
เครื่องควบคุมอุปกรณ์ Universal Serial Bus (USB) เวอร์ชั่น 2.0
การสนับสนุนสําหรับการควบคุมหนึ่งและ 6 จุดปลายที่สามารถเขียนโปรแกรมได้
4 คิบาไบต์ของ RAM FIFO ของจุดปลายที่แบ่งปัน และ 1 คิบาไบต์ของ RAM ของตัวอธิบายจุดปลาย
อินเตอร์เฟซชั้นฟิสิกส์ที่บูรณาการ
✓ มีเครื่องควบคุมลําดับโปรแกรมได้ถึง 4 เครื่อง (PSCs) แต่ละเครื่องมีขนาด 512 ไบท์แยกกัน รับและส่ง FIFO สําหรับ UART, USART, modem, codec และ IrDA 1.1
อินเตอร์เฟซส่วนนอก I2C
อินเตอร์เฟซส่วนนอก DMA Serial (DSPI)
• โมดูลเร่งรหัสแบบเลือก
หน่วยดําเนินการสําหรับ:
✅ DES / 3DES block cipher
✅ AES block cipher คีย์ฟอร์
✓ RC4 สตรีมชิเฟอร์
การแฮช MD5/SHA-1/SHA-256/HMAC
กรอกเลขสุ่ม
• SRAM ระบบ 32-Kbyte
✅ กลไกการตัดสินแบ่งแบนด์วิดท์ระหว่างผู้กองบังคับการรถยนต์ภายใน
•หน่วยบูรณาการระบบ (SIU)
✓ เครื่องควบคุมการตัด
✅ วัตเตอร์ด็อก
2 เครื่องกําหนดเวลา 32 บิต ระเบิดและตัดการผลิต
✓ มีเวลาใช้งานทั่วไปสูงสุดถึง 4 32 บิต, เปรียบเทียบ, และความสามารถ PWM
✅พอร์ต GPIO multiplexed ด้วยปินด้านนอก
• คุณสมบัติการปรับปรุงความผิดพลาดและการทดสอบ
โพร์ต ColdFire โหมด debug หลัง (BDM)
✅ JTAG/ IEEE 1149.1 ทดสอบพอร์ตการเข้าถึง
• PLL และเครื่องกําเนิดนาฬิกา
ระยะความถี่การเข้า 30 ถึง 66.67 MHz
• กระแสไฟฟ้าการทํางาน
โลจิกภายใน 1.5V
✅ 2.5V DDR SDRAM bus I/O
3.3V PCI, FlexBus และ I/O อื่นๆ
• การประเมินการใช้พลังงาน
✅ ต่ํากว่า 1.5W (388 PBGA)
