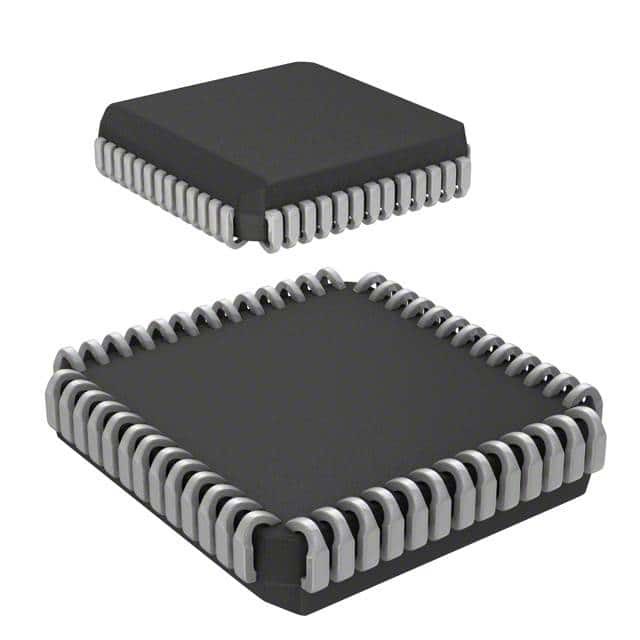

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim แบบบูรณาการ
| ชื่อแบรนด์ | Analog Devices Inc./Maxim Integrated |
|---|---|
| หมายเลขรุ่น | DS87C530-QCL+ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | 8051 | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 33MHz | การเชื่อมต่อ | EBI/อีเอ็มไอ, SIO, UART/USART |
| อุปกรณ์ต่อพ่วง | รีเซ็ตไฟฟ้าขัดข้อง, WDT | จำนวน I/O | 32 |
| ขนาดหน่วยความจำของโปรแกรม | 16KB (16K x 8) | ประเภทหน่วยความจำโปรแกรม | สนข |
| ขนาดอีพรอม | - | ขนาดแรม | 1K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 4.5V~5.5V | ตัวแปลงข้อมูล | - |
| ประเภทออสซิลเลเตอร์ | ภายนอก | อุณหภูมิการทํางาน | 0°C ~ 70°C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 52-LCC (เจลีด) |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 52-PLCC (19.13x19.13) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| DS87C530-QCL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QNL+ | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5130A-S3SUM | IC MCU 8BIT 16KB FLASH 52PLCC | |
| AN87C196LA20F8 | IC MCU 16BIT 24KB OTP 52PLCC | |
| AT89C5131A-S3SUM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03UA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51AC3-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SUL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03CA-S3SUM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AN87C196JV20F8 | IC MCU 16BIT 48KB OTP 52PLCC | |
| MC908AS60ACFNE | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68711E20CFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| DS87C530-QNL | IC MCU 8BIT 16KB OTP 52PLCC | |
| DS87C530-QCL | IC MCU 8BIT 16KB OTP 52PLCC | |
| AT89C5131-S3SIL | IC MCU 8BIT 32KB FLASH 52PLCC | |
| AT89C51CC03C-S3SIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| T85C5121-S3SIL | IC MCU 8BIT 16KB CODE RAM 52PLCC | |
| AT89C51CC03U-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C51CC03C-S3RIM | IC MCU 8BIT 64KB FLASH 52PLCC | |
| AT89C5131A-S3SIM | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A1MFNER | IC MCU 8BIT ROMLESS 52PLCC | |
| MC711E9CFNE2R | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC705B16NCFNER | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68HC711E20CFN3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9CFN3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E1CFN3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFN2R2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC11E1CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68S711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11E0CFN2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC705B16NCFN | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS60ACFN | IC MCU 8BIT 60KB FLASH 52PLCC | |
| MC68HCP11E0FN | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E20CFN4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HC711E9VFN2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| XC68HC705B32CFN | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC908AS32ACFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC908AS32AMFNE | IC MCU 8BIT 32KB FLASH 52PLCC | |
| MC68HC11A0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9CFNE3 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9MFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC711E9VFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68L11E0FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L11E1FNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NCFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC68S711E9CFNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68HC11A1MFNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MCHC705B16NVFNE | IC MCU 8BIT 15KB OTP 52PLCC | |
| MC908AS32ACFNER | IC MCU 8BIT 32KB FLASH 52PLCC | |
| XC705B32CFNE | IC MCU 8BIT 32KB OTP 52PLCC | |
| MC68711E20CFNE4 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MCP11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20VFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE3R | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68711E20MFNE2 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E0FNE | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20MFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68711E20CFNE3 | IC MCU 8BIT 20KB OTP 52PLCC | |
| MC68HCP11E1CFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HCP11E1VFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68L711E9FNE2 | IC MCU 8BIT 12KB OTP 52PLCC | |
| MC68P11E1CFNE2R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11A1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E0MFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1CFNE3R | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1MFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E9BCFNE2 | IC MCU 8BIT ROMLESS 52PLCC | |
| MCP11A1CFNE3 | IC MCU 8BIT ROMLESS 52PLCC | |
| MC68HC11E1VFNE3R | IC MCU 8BIT ROMLESS 52PLCC |
รายละเอียดสินค้า
รายละเอียดสินค้า
คําอธิบายรายละเอียด
ไมโครคอนโทรลเลอร์ DS87C530/DS83C530 EPROM/ROM ที่มีนาฬิกาเวลาจริง (RTC) เป็นไมโครคอนโทรลเลอร์ที่เข้ากันได้กับ 8051 โดยใช้เนื้อหาความเร็วสูงของ Dallas Semiconductorพวกเขาใช้นาฬิกา 4 ครั้งต่อรอบการสั่งสอน แทนที่ 12 ครั้งที่ใช้โดยมาตรฐาน 8051พวกเขายังให้บริการผสมผสานเฉพาะของอุปกรณ์ล้อมล้อมที่ไม่ได้มีอยู่ทั่วไปบนโปรเซสเซอร์อื่น ๆ. พวกเขารวมถึง RTC บนชิปและการสนับสนุนแบตเตอรี่สํารองสําหรับ 1k x 8 SRAM บนชิป.โหมดการจัดการพลังงานใหม่อนุญาตให้โปรแกรมเลือกการทํางานพลังงานที่ลดลงในขณะที่ยังการประมวลผล.
ลักษณะ
■ 80C52 รองรับ8051 รวมกันกับชุดคําสั่ง
สี่ Port I/O 8 บิต
ไทมอร์/คอนเตอร์ 16 บิต 3 เครื่อง
256 ไบท์ แรม Scratchpad
■ ความจําในชิปขนาดใหญ่
16kB EPROM (OTP)
1kB SRAM บนชิปเพิ่มเติมสําหรับ MOVX
■ ลักษณะของ ROMIZE
เลือกขนาด ROM บนชิปที่ใช้ได้จาก
0 ถึง 16kB
อนุญาตการเข้าถึง แผนที่ความจําภายนอกทั้งหมด
ปรับปรุงด้วยซอฟต์แวร์
ใช้ได้เป็นบล็อกบูทสําหรับ Flash นอก
■ หน้าที่ที่ไม่ลุกล้า
นาฬิกาในเวลาจริงบนชิปที่มีสัญญาณเตือนสติถูกตัด
การสนับสนุนแบตเตอรี่สํารองของ 1kB SRAM
■ สถาปัตยกรรมความเร็วสูง
4 ชั่วโมง/วัฏจักรเครื่อง (8051 = 12)
ใช้อัตราเวลา DC ถึง 33MHz
การสอนแบบรอบเดียวใน 121 น
ตัวชี้วัดข้อมูลคู่
MOVX ความยาวแปรเป็นตัวเลือกในการเข้าถึง
แรมเร็ว/ช้า / อุปกรณ์ล้อม
■ โหมดการจัดการพลังงาน
แหล่ง นาฬิกา ที่ สามารถ โปรแกรม ได้ ช่วย ประหยัด พลังงาน
ใช้จาก (crystal/64) หรือ (crystal/1024)
ให้เครื่องมือและโปรแกรมออกแบบอัตโนมัติ
■ โหมดลด EMI ปิด ALE
■ 2 Port ซีเรียล Hardware แบบ Full-Duplex
■ เครื่องควบคุมการบูรณาการสูง ประกอบด้วย
การรีเซ็ตการเสียพลังงาน
การเตือนเร็ว การตัดไฟฟ้า
เครื่องกําหนดเวลาสําหรับสุนัขเฝ้าระวัง
■ 14 แหล่งที่หยุดใช้งานรวม 6 แหล่งภายนอก
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | แม็กซิมอินเทกรีท |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | 87C |
| การบรรจุ | ท่อ |
| หน่วยน้ําหนัก | 0.104503 oz |
| สไตล์การติดตั้ง | SMD/SMT |
| กล่องกล่อง | 52-LCC (J Lead) |
| อุณหภูมิการทํางาน | 0°C ~ 70°C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 52-PLCC (19.13x19.13) |
| จํานวน I-O | 32 I/O |
| ความเร็ว | 33MHz |
| ขนาด EEPROM | - |
| โครงการ Core-Processor | 8051 |
| ขนาด RAM | 1K x 8 |
| ความจําโปรแกรม | OTP |
| อุปกรณ์ด้านนอก | การรีเซ็ตการเสียพลังงาน WDT |
| การเชื่อมต่อ | EBI/EMI, SIO, UART/USART |
| ความดันไฟฟ้า-Vcc-Vdd | 4.5V ~ 5.5V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 16KB (16K x 8) |
| เครื่องแปลงข้อมูล | - |
| ประเภทออสซิลเลาเตอร์ | ด้านนอก |
| อุณหภูมิการทํางานสูงสุด | + 70 C |
| ระยะอุณหภูมิการทํางาน | 0 C |
| ความดันไฟฟ้าการทํางาน | 4.5V ถึง 5.5V |
| ประเภทอินเตอร์เฟซ | UART |
| หลัก | 8051 |
| เครื่องประมวลผลชุด | DS87C530 |
| ส่วน#-ชื่อเล่น | 90-87530+QCL DS87C530 |
| ความกว้างของบัสข้อมูล | 8 บิต |
| ความดันไฟฟ้าสูงสุด | 5.5 วอลต์ |
| ความแรงดันไฟฟ้า- นาที | 4.5 วอลต์ |
| กล่องกล่อง | PLCC-52 |
| ความถี่ของนาฬิกาสูงสุด | 33 MHz |
| การเข้า/การออก | 32 I/O |
| ขนาด Data-RAM | 1 kB |
| จํานวนเครื่องนับเวลา | 3 เครื่องกําหนดเวลา |
| ADC-RESOLUTION | ไม่มี ADC |
| ประเภทข้อมูล-RAM | SRAM |
องค์ประกอบที่เข้ากันได้
รูปแบบ แพคเกจ ส่วนประกอบที่เข้ากันได้
| ส่วนผู้ผลิต | คําอธิบาย | ผู้ผลิต | เทียบ |
| DS87C530-QCL เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
8 บิต, OTPROM, 33MHz, ไมโครคอนโทรลเลอร์, PQCC52, PLASTIC, LCC-52 | บริษัท โรเชสเตอร์ อิเล็กทรอนิกส์ จํากัด | DS87C530-QCL+ VS DS87C530-QCL |
| DS87C530-QNL เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
ไมโครคอนโทรลเลอร์ 8 บิต OTPROM 8051 CPU 33MHz CMOS PQCC52 PLASTIC LCC52 | สินค้าบูรณาการ Maxim | DS87C530-QCL+ VS DS87C530-QNL |
| DS87C530-QNL+ เครื่องควบคุมขนาดเล็กและเครื่องประมวลผล |
ไมโครคอนโทรลเลอร์ 8 บิต OTPROM 8051 CPU 33MHz CMOS PQCC52 RoHS Compliant PLASTIC LCC 52 | สินค้าบูรณาการ Maxim | DS87C530-QCL+ VS DS87C530-QNL+ |
คําอธิบาย
8051 87C ไมโครคอนโทรลเลอร์ IC 8-บิต 33MHz 16KB (16K x 8) OTP 52-PLCC (19.13x19.13)
ไมโครคอนโทรลเลอร์ 8 บิต - MCU EPROM MCU w/RTC
