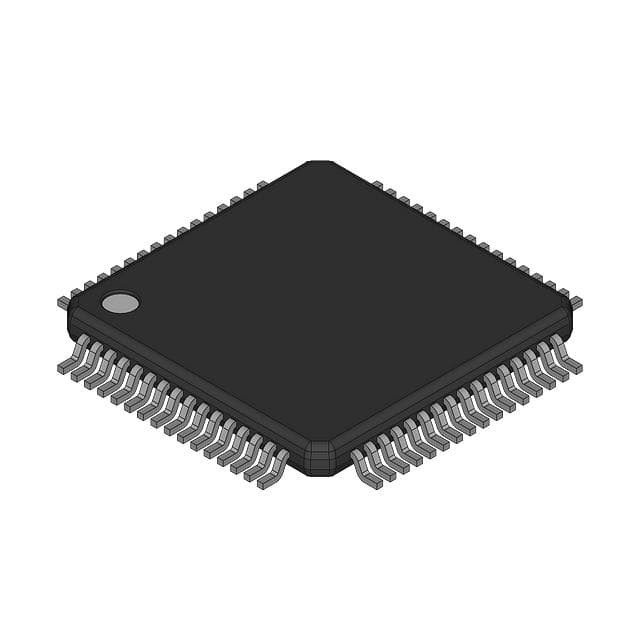

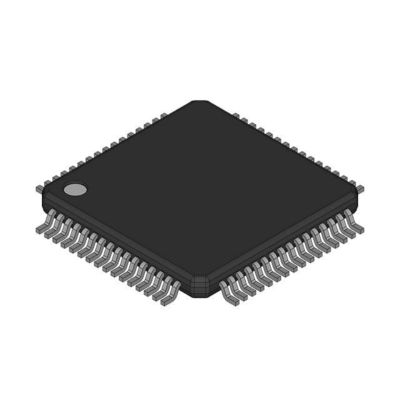

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP แอทเมล
| ชื่อแบรนด์ | Atmel |
|---|---|
| หมายเลขรุ่น | ATMEGA169V-8AU |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Based on current price |
| รายละเอียดการบรรจุ | ถุงป้องกันไฟฟ้าสถิตย์และกล่องกระดาษแข็ง |
| เวลาการส่งมอบ | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | มีสินค้า |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| โปรเซสเซอร์หลัก | เอวีอาร์ | ขนาดแกน | 8 บิต |
|---|---|---|---|
| ความเร็ว | 8MHz | การเชื่อมต่อ | SPI, UART/USART, ยูเอสไอ |
| อุปกรณ์ต่อพ่วง | บราวน์เอาท์ ตรวจจับ/รีเซ็ต, LCD, POR, PWM, WDT | จำนวน I/O | 54 |
| ขนาดหน่วยความจำของโปรแกรม | 16KB (8K x 16) | ประเภทหน่วยความจำโปรแกรม | แฟลช |
| ขนาดอีพรอม | 512 x 8 | ขนาดแรม | 1K x 8 |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 1.8V~5.5V | ตัวแปลงข้อมูล | โฆษณา 8x10b |
| ประเภทออสซิลเลเตอร์ | ภายใน | อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว | กล่อง / กระเป๋า | 64-TQFP |
| แพ็คเกจอุปกรณ์ของผู้จําหน่าย | 64-TQFP (14x14) |
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
| Part Number | Description | |
|---|---|---|
| SCS8AC60EACFUE | MICROCONTROLLER, 8 BIT, HC08/S08 | |
| ATMEGA169V-8AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA169-16AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA128-16AC | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATUC128D3-A2UT | IC MCU 32BIT 128KB FLASH 64LQFP | |
| ATUC64L3U-AUT | IC MCU 32BIT 64KB FLASH 64TQFP | |
| ATUC64L3U-AUR | IC MCU 32BIT 64KB FLASH 64TQFP | |
| ATUC128L3U-AUR | IC MCU 32BIT 128KB FLASH 64TQFP | |
| ATUC256L3U-AUT | IC MCU 32BIT 256KB FLASH 64TQFP | |
| ATMEGA128L-8AI | IC MCU 8BIT 128KB FLASH 64TQFP | |
| SAK-XC164CM-4F20FAA | IC MCU 16BIT 32KB FLASH 64TQFP | |
| SAF-XC164CM-4F20FAA | IC MCU 16BIT 32KB FLASH 64TQFP | |
| SAK-XC164CM-8F20FAA | IC MCU 16BIT 64KB FLASH 64TQFP | |
| UPD78F0533AGB-GAH-AX | IC MCU 8BIT 32KB FLASH | |
| TMS320LF2403APAGSR | IC MCU 16BIT 32KB FLASH 64TQFP | |
| ATXMEGA384D3-CCU | IC MCU 8/16BIT 384KB FLASH | |
| ATXMEGA384C3-CCU | IC MCU 8/16BIT 384KB FLASH | |
| ATXMEGA256A3B-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
| ATXMEGA256A3B-AU | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
| C87F7932BU-T7-H | 8-BIT, FLASH PQFP64 | |
| SAF-XC164TM-8F40FAA | IC MCU 16BIT 64KB FLASH 64TQFP | |
| SAFXC164TM16F20FBA | LEGACY 16-BIT FLASH MCU | |
| SAFC164CM4EFABFXUMA1 | LEGACY 16-BIT MCU | |
| ATMEGA128L-8AC | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATMEGA2561-16AUR | IC MCU 8BIT 256KB FLASH 64TQFP | |
| AT32UC3C264C-A2UT | IC MCU 32BIT 64KB FLASH 64TQFP | |
| ATXMEGA128A3U-AUR | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
| AT32UC3B0256-A2UT | IC MCU 32BIT 256KB FLASH 64TQFP | |
| ATMEGA165PV-8AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA649P-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATXMEGA128D3-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
| ATMEGA128L-8ANR | IC MCU 8BIT 128KB FLASH 64TQFP | |
| AT32UC3B0256-A2UR | IC MCU 32BIT 256KB FLASH 64TQFP | |
| ATMEGA329P-20ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATMEGA64A-AN | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATSAM4LC2BA-AU | IC MCU 32BIT 128KB FLASH 64TQFP | |
| ATXMEGA64A3-AUR | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
| ATXMEGA64C3-AU | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
| ATMEGA329A-AUR | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATMEGA329P-20AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATMEGA128-16AUR | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATMEGA2561-16AU | IC MCU 8BIT 256KB FLASH 64TQFP | |
| ATMEGA128L-8AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATMEGA169P-16AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA329P-20AU | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATXMEGA128B3-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
| ATMEGA645P-AUR | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATXMEGA192A3-AU | IC MCU 8/16BIT 192KB FLSH 64TQFP | |
| ATMEGA325A-AUR | IC MCU 8BIT 32KB FLASH 64TQFP | |
| AT32UC3C2512C-A2UT | IC MCU 32BIT 512KB FLASH 64TQFP | |
| AT32UC3C2256C-A2UR | IC MCU 32BIT 256KB FLASH 64TQFP | |
| ATMEGA2561V-8AU | IC MCU 8BIT 256KB FLASH 64TQFP | |
| ATMEGA325A-AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATMEGA645P-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATXMEGA128A3U-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
| ATXMEGA128D3-AUR | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
| ATXMEGA192A3-AUR | IC MCU 8/16BIT 192KB FLSH 64TQFP | |
| ATMEGA1281V-8AUR | IC MCU 8BIT 128KB FLASH 64TQFP | |
| AT90USB1287-16AU | AT90USB1287 - RISC MICROCONTROLL | |
| ATMEGA64L-8AQ | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATMEGA329PV-10AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATXMEGA256A3-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
| ATMEGA128-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATMEGA1281-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATSAM4LC8BA-AU | IC MCU 32BIT 512KB FLASH 64TQFP | |
| ATMEGA325A-ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATXMEGA384C3-AU | IC MCU 8/16BIT 384KB FLSH 64TQFP | |
| ATMEGA169PA-AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA64A-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
| AT90CAN128-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
| ATXMEGA256D3-AU | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
| ATMEGA64A-AUR | IC MCU 8BIT 64KB FLASH 64TQFP | |
| AT90CAN64-15AT | IC MCU 8BIT 64KB FLASH 64TQFP | |
| ATXMEGA256D3-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
| ATXMEGA64D3-AUR | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
| ATMEGA165PA-AN | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA165PA-AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA165P-16AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATMEGA329PV-10ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
| ATMEGA169PV-8AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
| ATUC256L3U-AUR | IC MCU 32BIT 256KB FLASH 64TQFP |
รายละเอียดสินค้า
รายละเอียดสินค้า
ภาพรวม
ATmega169 เป็นไมโครคอนโทรลเลอร์ CMOS 8 บิทพลังงานต่ํา ซึ่งใช้สถาปัตยกรรม AVR RISC ที่ดีขึ้นATmega169 ประสบความสําเร็จในการผ่านที่ใกล้ 1 MIPS ต่อ MHz ทําให้นักออกแบบระบบสามารถปรับปรุงการบริโภคพลังงานเมื่อเทียบกับความเร็วในการประมวลผล.
ลักษณะ
• ไมโครคอนโทรลเลอร์ AVR® 8 บิต ที่มีประสิทธิภาพสูง และใช้พลังงานต่ํา• สถาปัตยกรรม RISC ที่ก้าวหน้า
130 คําสั่งที่มีพลังงานมากที่สุด การดําเนินการในวงจรเวลาเดียว
32 x 8 เลขทะเบียนการทํางานทั่วไป
การทํางานแบบสแตตติกเต็ม
อัตราการออกเสียงสูงสุด 16 MIPS ที่ 16 MHz
✓ เครื่องคูณ 2 จันทร์บนชิป
• โปรแกรมและความทรงจําข้อมูลที่ไม่ลุกลุก
16K ไบท์ของระบบในระบบ Self-Programmable Flash ความทนทาน: 10,000 เขียน / ลบวงจร
️ ส่วนรหัสบูทแบบตัวเลือกที่มีบิตล็อคอิสระ โปรแกรมในระบบโดยโปรแกรมบูทบนชิป การทํางานอ่าน-เขียนจริง
512 ไบท์ EEPROM ความยั่งยืน: 100,000 จด/ลบ
1K ไบท์ SRAM ภายใน
โปรแกรมล็อคเพื่อความปลอดภัยของซอฟต์แวร์
• JTAG (สอดคล้องกับ IEEE Std. 1149.1) อินเตอร์เฟซ
ความสามารถในการสแกนขอบเขตตามมาตรฐาน JTAG
✅ การสนับสนุนการแก้ไขปัญหาในชิปอย่างกว้างขวาง
โปรแกรม Flash, EEPROM, Fuses และ Lock Bits ผ่าน JTAG Interface
• คุณลักษณะด้านนอก
√ 4 x 25 ช่อง LCD Driver
2 เครื่องกําหนดเวลา 8 บิท / เครื่องนับด้วย Prescaler และ Comparer Mode ที่แยกกัน
✓ ไทเมอร์/คอนเตอร์ 16 บิตหนึ่งเครื่อง พร้อม Prescaler, Comparer Mode และ Capture Mode ที่แยกกัน
คอนเตอร์เวลาจริงที่มีออสซิลเลเตอร์แยก
4 ช่อง PWM
✓ 8 ช่อง 10 บิต ADC
โปรแกรมแบบ USART
✅ Master/Slave SPI Serial Interface อินเตอร์เฟซแบบเรียงลําดับ
อินเตอร์เฟซซีเรียลทั่วไปกับตัวตรวจสอบสภาพการเริ่มต้น
โปรแกรมได้ วัตด็อกไทม์เกอร์กับ Oscillator On-Chip
✓ ตัวเปรียบเทียบแบบแอนาล็อกบนชิป
งัดและตักเตือนในการเปลี่ยน Pin
• ลักษณะพิเศษของไมโครคอนโทรลเลอร์
✓ การตั้งค่าใหม่ไฟฟ้าและการตรวจจับการออกแบบแบบโปรแกรม
✅ ออสซิลเลอเตอร์ปรับระดับภายใน
หน่วยงานการประกอบการ
5 รูปแบบการหลับ: เงียบ, ลดเสียงเสียง ADC, ประหยัดพลังงาน, ปิดพลังงาน, และรอ
• I/O และแพคเกจ
53 เส้น I/O ที่สามารถเขียนโปรแกรมได้
✅ TQFP ขนาด 64 โหลด และ QFN/MLF ขนาด 64 แพด
• ระดับความเร็ว
ATmega169V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 8 MHz @ 2.7 - 5.5V
ATmega169: 0 - 8 MHz @ 2.7 - 5.5V, 0 - 16 MHz @ 4.5 - 5.5V
• ระยะอุณหภูมิ:
-40 °C ถึง 85 °C อุตสาหกรรม
• การใช้พลังงานที่ต่ํามาก
โหมดการทํางาน:
1 MHz, 1.8V: 350μA
32 kHz, 1.8V: 20μA (รวมกับออสซิลเลเตอร์)
32 kHz, 1.8V: 40μA (รวมออสซิลเลาเตอร์และ LCD)
โหมดปิดพลังงาน: 0.1μA ที่ 1.8V
รายละเอียด
| คุณสมบัติ | ค่าประกอบ |
|---|---|
| ผู้ผลิต | อินเทล / อัลเทร่า |
| ประเภทสินค้า | เครื่องควบคุมขนาดเล็ก |
| ซีรี่ย์ | AVR® ATmega |
| การบรรจุ | ตะกร้า |
| กล่องกล่อง | 64-TQFP |
| อุณหภูมิการทํางาน | -40 °C ~ 85 °C (TA) |
| กล่องเครื่องมือของผู้จัดส่ง | 64-TQFP (14x14) |
| จํานวน I-O | 54 I/O |
| ความเร็ว | 8MHz |
| ขนาด EEPROM | 512 x 8 |
| โครงการ Core-Processor | AVR |
| ขนาด RAM | 1K x 8 |
| ความจําโปรแกรม | FLASH |
| อุปกรณ์ด้านนอก | การตรวจสอบ/การตั้งค่าใหม่แบบ Brown-out LCD, POR, PWM, WDT |
| การเชื่อมต่อ | SPI, UART/USART, USI |
| ความดันไฟฟ้า-Vcc-Vdd | 1.8 V ~ 5.5 V |
| ขนาดแกน | 8 บิต |
| ขนาดความจําโปรแกรม | 16KB (8K x 16) |
| เครื่องแปลงข้อมูล | A/D 8x10b |
| ประเภทออสซิลเลาเตอร์ | ภายใน |
คําอธิบาย
AVR AVR? ATmega ไมโครคอนโทรลเลอร์ IC 8-Bit 8MHz 16KB (8K x 16) FLASH 64-TQFP (14x14)
