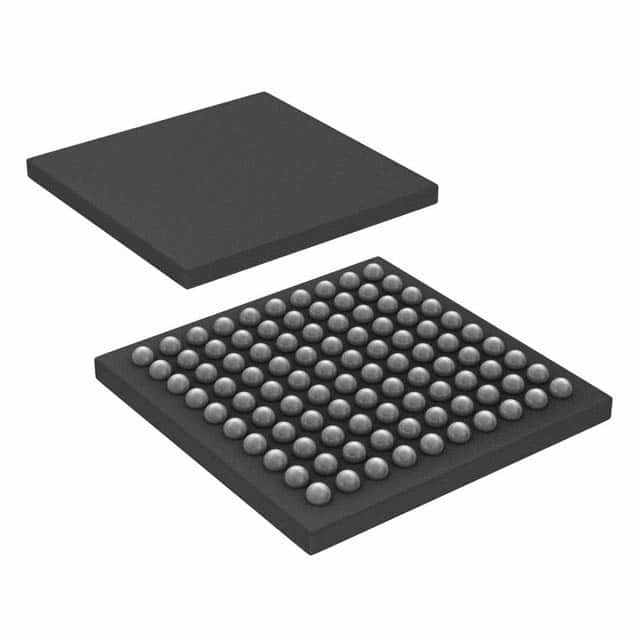

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH เทคโนโลยีไมโครชิป 100VFBGA

คําอธิบาย

ซีรี่ย์ Atmel SAM4S เป็นสมาชิกของครอบครัวของไมโครคอนโทรลเลอร์ Flash ที่ใช้โปรเซสเซอร์ ARM Cortex-M4 RISC ที่มีความสามารถสูง 32 บิตมันทํางานที่ความเร็วสูงสุด 120 MHz และมีถึง 2048 Kbyte ของ Flash, พร้อมการนํามาใช้แบบ dual bank และความจํา cache เป็นตัวเลือก และมี SRAM ขนาดสูงสุด 160 Kbytes ชุด perifere รวมถึงพอร์ต Full Speed USB Device พร้อมเครื่องรับสัญญาณฝังMCI ความเร็วสูงสําหรับ SDIO/SD/MMC, อินเตอร์เฟซบัสภายนอกที่มีตัวควบคุมความจําสแตติก ให้การเชื่อมต่อกับ SRAM, PSRAM, NOR Flash, LCD Module และ NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2Sรวมถึง 1 ไทม์ PWM, 2x 3 ช่องเวลา 16 บิตทั่วไป (มีมอเตอร์สเตปเปอร์และการสนับสนุนกลยุทธ์ decoder ตาราง) RTC, ADC 12 บิต, DAC 12 บิตและเครื่องเปรียบเทียบแบบแอนาล็อก

ลักษณะ

• หลัก
ARM® Cortex®-M4 ด้วยแคช 2Kbyte ที่ทํางานสูงสุด 120 MHz
หน่วยป้องกันความทรงจํา (MPU)
✅ ชุดคําสั่ง DSP
ชุดคําสั่ง Thumb®-2
• Pin-to-pin รองรับ SAM3N, SAM3S (64-และ 100-pin รุ่น) และ SAM7S รุ่นเก่า (64-pin รุ่น)
• ความ จํา
✅ ขนาดสูงสุด 2048 คิบาไบท์ แฟลชที่ติดตั้งพร้อมกับการเลือก แบงก์คู่และความจําแคช
✅ SRAM ที่ติดตั้งได้สูงสุด 160 Kbyte
ROM ขนาด 16 Kbyte พร้อมโปรแกรม boot loader (UART, USB) และโปรแกรม IAP
✅ เครื่องควบคุมความจําสแตตติก 8 บิต (SMC): รองรับ SRAM, PSRAM, NOR และ NAND Flash
• ระบบ
✅ ระบบปรับระดับความดันที่ติดตั้งสําหรับการทํางานแบบเดียว
✅ Power-on-Reset (POR), Brown-out Detector (BOD) และ Watchdog สําหรับการทํางานที่ปลอดภัย
ออสซิลเลอเตอร์ควาร์ทซ์หรือเซรามิก: พลังงานหลัก 3 ถึง 20 MHz พร้อมการตรวจสอบความล้มเหลว และพลังงานต่ํา 32.768 kHz สําหรับ RTC หรือนาฬิกาอุปกรณ์
RTC กับโหมดปฏิทินเกรเกอเรียและเปอร์เซีย การสร้างรูปคลื่นในโหมดพลังงานต่ํา
✓วงจรปรับระดับนาฬิกา RTC สําหรับการชดเชยความถี่คริสตัล 32.768 kHz
✓ อัตราการหมุน RC ภายใน 8/12 MHz ที่ถูกตัดเชือกจากโรงงานด้วยความถี่แบบกติกฐาน 4 MHz สําหรับการเริ่มต้นอุปกรณ์
นาฬิกาช้า ออสซิลเลอเตอร์ RC ภายในเป็นนาฬิกาอุปกรณ์แบบพลังงานต่ําถาวร
2 PLLs ถึง 240 MHz สําหรับนาฬิกาอุปกรณ์และสําหรับ USB
อุปกรณ์ตรวจจับอุณหภูมิ
✅ สาย DMA (PDC) ระยะนอกสูงสุด 22 ช่อง
• โหมดพลังงานต่ํา
โหมดหลับและรุ่นสํารอง ต่ําสุด 1 μA ในรุ่นสํารอง
RTC พลังงานต่ําสุด
• อุปกรณ์นอก
อุปกรณ์ USB 2.0: 12 Mbps, 2668 byte FIFO, สูงสุด 8 จุดปลายสองทิศ
เครื่องรับสัญญาณ
✅ USARTs สูงสุด 2 เครื่องที่มีระบบ ISO7816, IrDA®, RS-485, SPI, Manchester และ Modem Mode
2 UART 2 สาย
อินเตอร์เฟซ 2 สาย (I2C รองรับ) 1 SPI 1 ซีเรียลซินโครโนส
(I2S) 1 อินเตอร์เฟซบัตรมัลติมีเดียความเร็วสูง (SDIO/SD Card/MMC)
2 เครื่องกําหนดเวลา 16 บิต 3 ช่อง พร้อมการจับคลื่น, รูปแบบคลื่น, เปรียบเทียบและ PWM
โหมด Quadrature Decoder Logic และ 2 บิต Gray Up/Down Counter สําหรับ Stepper
มอเตอร์
4 ช่อง 16 บิต PWM พร้อม Output ครบถ้วน, Fault Input, 12 บิต Dead Time
เครื่องวัดเครื่องกําเนิดสําหรับควบคุมเครื่องยนต์
✅ 32 บิต ไทม์ในเวลาจริง และ RTC พร้อมระบบปฏิทินและระบบเตือน
✓สูงสุด 16 ช่อง, ADC 1Msps กับโหมดการเข้าความแตกต่างและการเพิ่มโปรแกรม
ขั้นตอนและ auto calibration
1 DAC 2 ช่อง 12 บิต 1Msps
✓ เครื่องเปรียบเทียบแบบแอนาล็อกเดียวที่มีการเลือกอินทุ้นแบบยืดหยุ่น
✅ 32 บิต Cyclic Redundancy Check Calculation Unit (CRCCU) หน่วยการคํานวณการตรวจสอบ
การเขียนบันทึกที่คุ้มครอง
• I/O
✅ สาย I/O สูงสุด 79 สาย พร้อมความสามารถในการตัดต่อภายนอก (ความรู้สึกด้านขอบหรือระดับ)
การถอดรหัส, การกรองความผิดพลาด และการตัดต่อความต้านทานซีรีส์
3 32 บิท ปรับการเข้า/ออกแบบปานกลาง
รูปแบบการจับ
• แพ็คเกจ
✅ LQFP 100 โลหะ ขนาด 14 x 14 มิลลิเมตร ความยาว 0.5 มิลลิเมตร/ 100 ลูก TFBGA ขนาด 9 x 9 มิลลิเมตร ความยาว 0.8 มิลลิเมตร/
VFBGA 100 ลูก ขนาด 7 x 7 มิลลิเมตร ความกว้าง 0.65 มิลลิเมตร
✅ LQFP ขนาด 64 ใบ, ขนาด 10 x 10 มิลลิเมตร, ความยาว 0.5 มิลลิเมตร/ QFN ขนาด 64 ใบ 9x9 มิลลิเมตร, ความยาว 0.5 มิลลิเมตร
