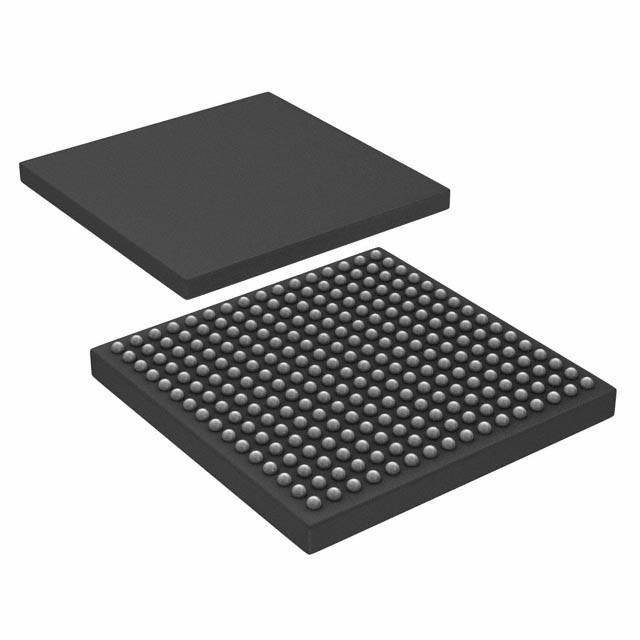

SPC5748GGK1MMJ6 IC MCU 32BIT 6MB FLSH 256MAPPBGA N✖P USA Inc.

คําอธิบาย

ไมโครคอนโทรลเลอร์นี้เป็นเครื่องระบบบนชิป (SoC) 32 บิท ที่กําหนดไว้สําหรับใช้ในการควบคุมเครื่องยนต์ระดับกลางและการควบคุมการส่งของรถยนต์
มันเข้ากันได้กับอุปกรณ์ในครอบครัว MPC5600 ของ Freescale และมีผลงานและความสามารถมากกว่าอุปกรณ์ MPC5632M
ไมโครคอนโทรลเลอร์ e200z4 โฮสต์โปรเซสเซอร์คอร์ถูกสร้างขึ้นบนเทคโนโลยี Power Architecture® และถูกออกแบบโดยเฉพาะสําหรับการใช้งานที่ฝังคอร์นี้รองรับคําสั่งสําหรับการประมวลสัญญาณดิจิตอล (DSP).
อุปกรณ์มีระดับความจําสองระดับ ประกอบด้วย 8 KB ของการสั่งการแคช, รองรับโดย 128 KB บนชิป SRAM และ 2 MB ของความจําแฟลชภายใน.
สําหรับการพัฒนา อุปกรณ์นี้รวมถึงบัสการปรับขนาดที่สามารถเข้าถึงได้เฉพาะเมื่อใช้ Freescale VertiCal Calibration System

• 150 MHz e200z4 พลังงานโครงสร้างหลัก

✓ การโค้ดคําสั่งความยาวแปร (VLE)
อาร์คิเทคชัน Superscalar กับ 2 หน่วยการดําเนินงาน
✅ หลักการจํานวนทั้งตัวหรือตัวอักษรลื่นสูงสุด 2 ครั้งต่อรอบ
✓ การคูณและสะสมการดําเนินงานในรอบละ 4 ครั้ง
• การ จัด ระบบ ความ จํา
✅ แฟลชเมมรี่บนชิปขนาด 2 MB พร้อม ECC และอ่านระหว่างเขียน (RWW)
✅ SRAM บนชิป 128 KB พร้อมฟังก์ชันการรอคอย (32 KB) และ ECC
คาเชการสั่งการ 8 KB (พร้อมล็อคสาย) สามารถตั้งค่าเป็น 2 หรือ 4 ทาง
️ 14 + 3 KB eTPU โค้ดและข้อมูล RAM
️ 4 ️ 4 สวิทช์สตาร์ (XBAR)
✅ MMU 24 รายการ
• การ ป้องกัน ที่ ไม่ ปลอดภัย
หน่วยป้องกันความทรงจํา 16 รายการ (MPU)
✅หน่วย CRC มี 3 หน่วยย่อย
อุปกรณ์ตรวจจับอุณหภูมิ
• หยุดพูด
✅ เครื่องควบคุมการตัดต่อ (INTC) ที่สามารถตั้งค่าได้ พร้อมกับการตัดต่อที่ไม่สามารถปิดบังได้ (NMI)
✅ eDMA 64 ช่อง
• ช่องทางลําดับ
3 โมดูล eSCI
3 โมดูล DSPI (2 โมดูลรองรับสายล่าง Micro Second Channel [MSC])
3 โมดูล FlexCAN ที่มีแต่ละ 64 พัฟเฟอร์ข้อความ
1 โมดูล FlexRay (V2.1) ขนาดสูงสุด 10 Mbit/s ช่องสองหรือช่องเดียว 128 วัตถุข้อความ ECC
• 1 eMIOS
24 ช่องทางรวม
• 1 eTPU2 (eTPU รุ่นที่สอง)
32 ช่องทางมาตรฐาน
1 หน่วยปฏิกิริยา (6 ช่องทางที่มี 3 การออกต่อช่องทาง)
• 2 เครื่องแปลงอานาล็อกเป็นดิจิตอล (eQADC) ที่ขยายความเข้มข้น
✓ ช่องทางเข้า 40 ช่อง 12 บิท (มัลติเพล็กซ์กับ 2 ADC) สามารถขยายเป็น 56 ช่องทางด้วยเครื่อง multiplexers นอก
6 คิวคําสั่ง
✅ การสนับสนุนการก่อการร้ายและ DMA
เวลาแปลงขั้นต่ํา 688 ns
• เครื่องบรรทุก Bootstrap CAN/SCI บนชิป พร้อม Boot Assist Module (BAM)
• เน็กเซส: ประเภท 3+ สําหรับแกน; ประเภท 1 สําหรับ eTPU
• JTAG (5 ปิน)
• การพัฒนาเซมาโฟร์ (DTS)
✅ ปิน EVTO สําหรับการสื่อสารกับเครื่องมือภายนอก
• การผลิตนาฬิกา
ออสซิลเลอเตอร์หลักในชิป 4 หมื่นสี่สิบ MHz
FMPLL บนชิป (วงจรปิดระยะที่ปรับระดับความถี่)
• สูงสุด 112 เส้น I/O ประสงค์ทั่วไป
โปรแกรมได้เป็นส่วนตัวในฐานะ input, output หรือฟังก์ชันพิเศษ
โปรแกรมขั้นต่ํา
• รูปแบบการลดพลังงาน: ค่อย, หยุด, และรอ
• โครงการการจัดสรรที่ยืดหยุ่น
✓ 5 วอลต์ แหล่งไฟฟ้าเดี่ยว พร้อมพัดลมภายนอก
√ การให้บริการภายนอกหลายแบบ: 5 V, 3.3 V และ 1.2 V
