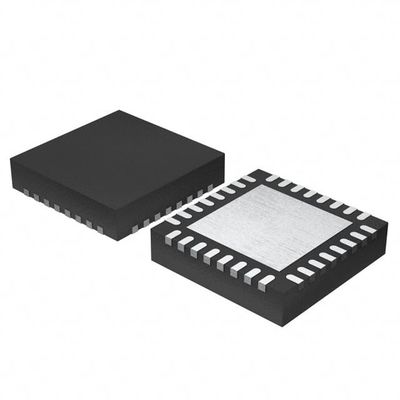

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc

ซีรี่ย์ KL17 ได้ถูกปรับปรุงให้เหมาะสมกับการใช้งานที่มีความรู้สึกต่อค่าใช้จ่ายและใช้พลังงานจากแบตเตอรี่ที่ต้องการการเชื่อมต่อมวลชนที่ใช้พลังงานต่ํา

• ROM ที่ติดตั้งพร้อมเครื่อง boot loader สําหรับการปรับปรุงโปรแกรมแบบยืดหยุ่น
• ความแม่นยําสูงของแรงดันภายในและมาตรฐานนาฬิกา
• FlexIO เพื่อสนับสนุนการเลียนแบบอุปกรณ์ล้อมแบบมาตรฐานและที่กําหนดเอง
•ต่ําถึง 54uA/MHz ในโหมดทํางานพลังงานต่ํามาก และ 1.96uA ในโหมดหลับลึก (RAM + RTC ถือไว้)

เครื่องประมวลผลหลัก

• ARM® Cortex®-M0+ หลักสูงสุด 48 MHz

ความทรงจํา

• แมมมรี่แฟลชโปรแกรม 128/256 KB
• SRAM ขนาด 32 KB
• ROM ขนาด 16 KB พร้อมเครื่อง bootloader
• บันทึกสํารอง 32 ไบท

ระบบ

• เครื่องควบคุม DMA แบบไม่สมอง 4 ช่อง
• สุนัข ดูแล
• หน่วยสตาร์ทการรั่วไหลน้อย
• 2 ปิน Serial Wire Debug (SWD) การเขียนโปรแกรมและการแก้ไขความผิดพลาด
• ไมโครทราสบัฟเฟอร์
•เครื่องยนต์การปฎิบัติ Bit
• เครื่องควบคุมการตัด

นาฬิกา

• นาฬิกามาตรฐานภายในความแม่นยําสูง 48MHz (สูงสุด 0.5%)
• นาฬิกามาตรฐานภายในความแม่นยําสูง 8MHz/2MHz (สูงถึง 3%)
• นาฬิกาอ้างอิง 1KHz ที่ทํางานในทุกรูปแบบพลังงานต่ํา (ยกเว้น VLLS0)
• ออสซิลเลอเตอร์คริสตัล 32~40KHz และ 3~32MHz

อุปกรณ์ด้านนอก

• โมดูล UART หนึ่งที่รองรับ ISO7816 ทํางานได้สูงสุด 1.5 Mbit/s
• โมดูล UART พลังงานต่ําสองตัว รองรับการทํางานแบบไม่สมองในโหมดพลังงานต่ํา
• โมดูล I2C และ I2C0 สองตัว รองรับความเร็วสูงสุด 1 Mbit/s
• 2 โมดูล SPI 16 บิต รองรับความเร็วสูงสุด 24 Mbit/s
• โมดูล FlexIO หนึ่งที่รองรับการเลียนแบบของ UART, IrDA, SPI, I2C, I2S, PWM และโมดูลลําดับอื่น ๆ เป็นต้น
• อินเตอร์เฟสเสียงลําดับ I2S
• โมดูล ADC ขนาด 16 บิต 818 ksps ที่มีความแม่นยําสูง ฐานระบุความแรงกังวลภายใน (Vref) และสูงสุด 16 ช่องทาง
• เครื่องเปรียบเทียบแบบแอนาล็อกความเร็วสูงที่มี DAC 6 บิตสําหรับการเข้ามาตรฐานที่สามารถโปรแกรมได้
• DAC ขนาด 12 บิต
• 1.2 V ความเข้มข้นภายใน

เครื่องกําหนดเวลา

• โมดูลไทม์/PWM 6 ช่อง
• 2 โมดูลไทม์/PWM 2 ช่อง
• นาฬิกาใช้พลังงานต่ํา
• ระยะเวลาตัดต่อ
• นาฬิกาในเวลาจริง

ลักษณะการทํางาน

• ระยะความดัน: 1.71 ถึง 3.6 วอล
• ระยะความแรงไฟฟ้าการเขียนไฟฟ้าไฟฟ้าไฟฟ้า 1.71 ถึง 3.6 วอลต์
• ระยะอุณหภูมิ: ¥40 ถึง 85 °C สําหรับแพคเกจ WLCSP และ ¥40 ถึง 105 °C สําหรับแพคเกจอื่น ๆ

แพ็คเกจ

• 64 LQFP 10mm x 10mm ความกว้าง 0.5mm ความหนา 1.6mm
• 64 MAPBGA ขนาด 5 มม x 5 มม ความกว้าง 0.5 มม ความหนา 1.23 มม
• 48 QFN 7mm x 7mm ความกว้าง 0.5mm ความหนา 0.65mm
• 32 QFN 5mm x 5mm ความกว้าง 0.5mm ความหนา 0.65mm
• 36 WLCSP 2.8mm x 2.7mm ความกว้าง 0.4mm ความหนา 0.6mm

ความ ปลอดภัย และ ความ ซื่อ สัตย์

• หมายเลขการระบุเฉพาะ 80 บิตต่อชิป
• การรักษาความปลอดภัยแบบ Flash ที่ดีขึ้น

I/O

• สูงสุด 54 ปินการเข้า/การออกทั่วไป (GPIO) และ 6 แพดการขับเคลื่อนสูง

พลังงานต่ํา

• ลดลงถึง 54uA/MHz ในโหมดการทํางานพลังงานต่ํามาก
• ลดลง 1.96uA ในโหมด VLLS3 (RAM + RTC ถือไว้)
• 6 รูปแบบสแตตติกแบบยืดหยุ่น
