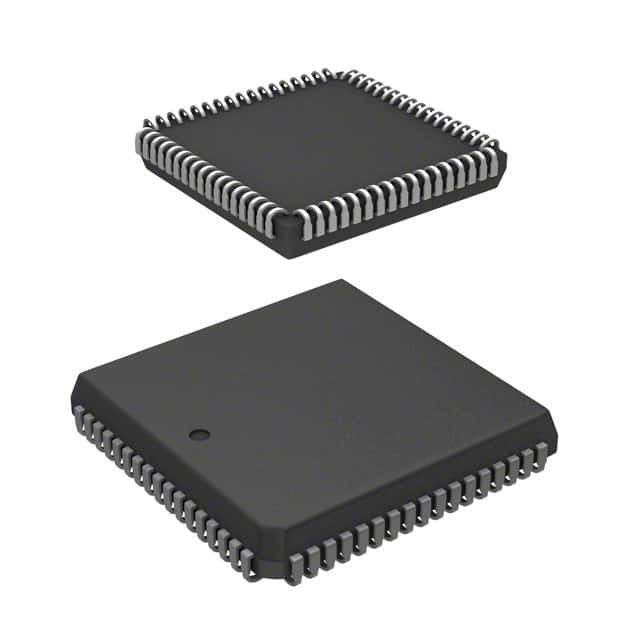

Z86C9620VSC IC MCU 8BIT ROMLESS 68PLCC ซีล็อก

คําอธิบายทั่วไป

Z86C61/62/96 เป็นไมโครคอนโทรลเลอร์ในตระกูลไมโครคอนโทรลเลอร์ชิปเดียว Z8 ที่มี ROM 16 Kbyte และ RAM 256 byteZ86C61 มีให้เลือกในแบบ DIP 40 ปิน และแบบ PLCC 44 ปิน, อย่างไรก็ตาม, ตัวเลือก pin ROMless มีให้เลือกในรุ่น 44 pin เท่านั้น. Z86C62/96 มีให้เลือกในแบบ DIP 64 pin และแบบ PLCC 68 pin.ตัวเลือก pin ที่ไม่มี ROM ทําให้ MCU เหล่านี้สามารถแก้ไขทั้งความจําภายนอกและ ROM ที่โปรแกรมไว้ก่อนทําให้มันเหมาะสมสําหรับการใช้งานขนาดใหญ่หรือที่ต้องการความยืดหยุ่นของรหัส

ลักษณะ

■ 8 บิต CMOS ไมโครคอนโทรลเลอร์
■ 40 ปิน DIP, 44 ปิน PLCC, 64 ปิน DIP, หรือ 68 ปิน PLCC Package
■ 32 เส้นทางเข้า/ออก (Z86C61 เท่านั้น)
■ 52 เส้นทางเข้า/ออก (Z86C62 และ Z86C96)
■ ระยะการทํางาน 3.0V ถึง 5.5V
■ การบริโภคพลังงานต่ํา: 200 mW (สูงสุด)
■ ชี้ชี้คําสั่งรวดเร็ว: 0.75 μs @ 16 MHz
■ 2 รูปแบบการรอคอย: STOP และ HALT
■ UART แบบ Full-Duplex
■ อินเทปดิจิตอลทั้งหมดเป็นระดับ TTL
■ เครื่องล็อคอัตโนมัติ
■ แรมและโรม ป้องกัน
■ 16 กิบาไบต์ของ ROM
■ 256 ไบท์ของ RAM
■ 2 เครื่องวัด/ตารางเวลา 8 บิท ที่สามารถเขียนโปรแกรมได้ แต่ละเครื่องมี Prescaler ที่สามารถเขียนโปรแกรมได้ 6 บิท
■ การหยุดการทํางานในแหล่งสําคัญ 6 ช่องทาง จากแหล่งที่แตกต่างกัน 8 แห่ง
■ ความเร็วของนาฬิกา: 16 และ 20 MHz
■ ออสซิลเลาเตอร์บนชิป ที่ยอมรับ เครื่องขับเคลื่อนระยะเวลาแบบคริสตัล, เซรามิค เรซอนาเตอร์, LC หรือภายนอก
