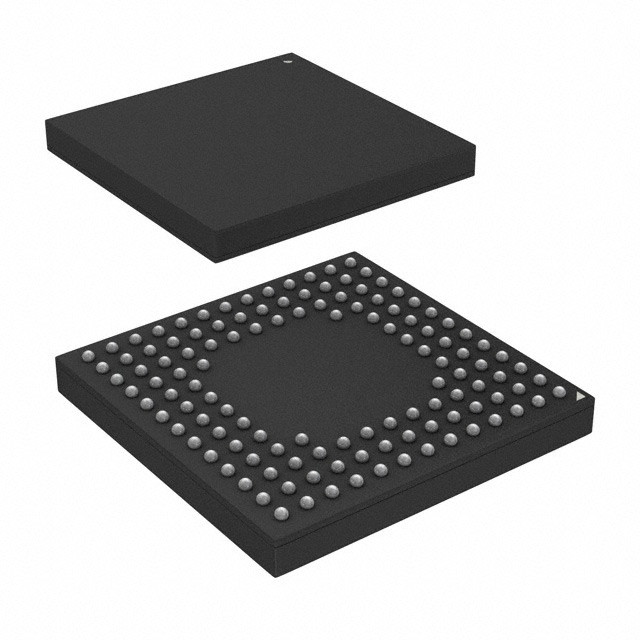

CY8C6136BZI-F34 IC MCU 32BIT 512KB FLASH 124BGA เทคโนโลยี Infineon

คําอธิบายทั่วไป

ด้วยความหลากหลายของบล็อกที่สามารถตั้งค่าได้ PSoC®3 เป็นทางออกที่แท้จริงของระดับระบบที่ให้บริการ MCU, ความจํา, อานาล็อก และฟังก์ชันด้านนอกดิจิตอลในชิปเดียวครอบครัว CY8C38 นําเสนอวิธีการที่ทันสมัยของการรับสัญญาณ, การประมวลผลสัญญาณ, และการควบคุมด้วยความแม่นยําสูง, ความกว้างแบนด์สูง, และความยืดหยุ่นสูง. ความสามารถแบบแอนาล็อกครอบคลุมช่วงจากเทอร์โมคอปเปอร์ (ใกล้ความแรงดันแบบซีซี) ไปยังสัญญาณอัลตรasonic.ครอบครัว CY8C38 สามารถจัดการกับหลายสิบช่องทางการสกัดข้อมูล และข้อมูลเข้าแบบแอนาล็อกบนทุกปิน GPIO. ครอบครัว CY8C38 ยังเป็นระบบดิจิตอลที่สามารถตั้งค่าได้ที่มีประสิทธิภาพสูงด้วยจํานวนชิ้นส่วนบางส่วนรวมถึงอินเตอร์เฟซ เช่น USB, มัลติมาสเตอร์ I2C และ CAN. นอกจากอินเตอร์เฟสการสื่อสารครอบครัว CY8C38 มีการตั้งค่าง่าย array logic, โปรแกรมทางเดินแบบยืดหยุ่นไปยังพิน I/O ทุกจุด และเนื้อหาไมโครโปรเซเซอร์ 8051 วงจรเดียวที่มีประสิทธิภาพสูงผู้ออกแบบสามารถสร้างการออกแบบระดับระบบได้อย่างง่ายดาย โดยใช้ห้องสมุดที่รวยขององค์ประกอบที่สร้างขึ้นล่วงหน้าและพริมิติฟ์บูเลียน โดยใช้ PSoC® CreatorTM, เครื่องมือการเข้าออกแบบแบบแผนภูมิครอบครัว CY8C38 ให้โอกาสที่ไร้คู่แข่งสําหรับการบูรณาการของวัสดุแบบอานาล็อกและดิจิตอล ในขณะที่สะดวกในการรองรับการเปลี่ยนแปลงการออกแบบนาทีสุดท้าย. ผลงาน

ลักษณะ

■ ซีพีอี 8051 ระยะเดียว
□ การทํางานแบบ DC ถึง 67 MHz
□ การ คูณ และ แบ่ง คํา สอน
□ แมมมรี่ โปรแกรม แฟลช ขนาดสูงสุด 64 KB รอบการ เขียน 100,000 ครั้ง การเก็บรักษา 20 ปี และ มี ปลอดภัย หลาย อย่าง
□ โค้ดแก้ไขความผิดพลาดไฟฟ้า (ECC) หรือการเก็บข้อมูลการตั้งค่าสูงสุด 8KB
□ ขนาด SRAM สูงสุด 8 KB
□ ความจําที่สามารถเขียนโปรแกรมได้ เพียงอ่านเท่านั้น (EEPROM) ที่สามารถลบได้ด้วยไฟฟ้าสูงถึง 2 KB, วงจร 1 M และการเก็บรักษานานถึง 20 ปี
□ การเข้าถึงความจําโดยตรง 24 ช่อง (DMA) กับการเข้าถึงบัส AHB[1] หลายชั้น
• ตัวอธิบายและความสําคัญที่ติดต่อกันได้
• การสนับสนุนการถ่ายทอด 32 บิตความกว้างแบนด์สูง
■ ความดันต่ํา พลังงานต่ําสุด
□ ระยะความกระชับกําลังทํางานที่กว้าง: 0.5V ถึง 5.5V
□ ระบบควบคุมการกระตุ้นที่มีประสิทธิภาพสูง จาก 0.5-V input ผ่าน 1.8-V ไปยัง 5.0-V output
□ 0.8 mA ที่ 3 MHz, 1.2 mA ที่ 6 MHz และ 6.6 mA ที่ 48 MHz
□ รูปแบบพลังงานต่ํา เช่น
• รูปแบบหลับ 1μA พร้อมนาฬิกาเวลาจริงและการหยุดการตรวจสอบความดันต่ํา (LVD)
• 200-nA รูปแบบการนอนหลับด้วยการเก็บความจําของ RAM
■ ระบบ I/O ที่หลากหลาย
□ 28 ถึง 72 I/O (62 GPIO, 8 input/outputพิเศษ (SIO), 2 USBIO[2])
□ GPIO ใด ๆ ไปยังการเคลื่อนไหวด้านนอกดิจิตอลหรือแอนาล็อกใด ๆ
□ ดําเนินเสียงตรงจากจอ LCD จาก GPIO ใด ๆ, สูงสุด 46 × 16 เซ็กเมนต์ [2]
□ การสนับสนุน CapSense® จาก GPIO ใด ๆ [1]
□ ความกระชับกระแส I/O ระหว่าง 1.2-V ถึง 5.5-V สูงสุด 4 ด้าน
□ IRQ ที่สามารถปิดหน้าได้ และเป็นอิสระบนปินหรือพอร์ตใด ๆ
□ การเข้าของทรานซิสเตอร์-ทรานซิสเตอร์โลจิก (TTL)
□ GPIO ทั้งหมดสามารถปรับแต่งเป็นการระบายน้ําเปิดสูง/ต่ํา, ดึงขึ้น/ดึงลง, สูง Z หรือผลิตแรง
□ สามารถตั้งค่าภาวะปิน GPIO ในเวลาเปิดใหม่ (POR)
□ 25 mA ซิงก์บน SIO
■ อุปกรณ์นอกดิจิทัล
D 20 ถึง 24 บล็อกดิจิตอลทั่วไป (UDB) ที่ใช้เครื่องพัฒนาโลจิก (PLD)
□ CAN 2.0b 16 Rx, 8 Tx พัฟเฟอร์เต็ม [2]
□ ความเร็วเต็ม (FS) USB 2.0 12 Mbps โดยใช้ออสซิลเลาเตอร์ภายใน [1]
□ สามารถตั้งตัวกระยะเวลา, เคาน์เตอร์ และ PWM ได้สูงสุดถึง 4 ตัว 16 บิท
D 67 MHz, บล็อกกรองดิจิตอลจุดคงที่ 24 บิต (DFB) เพื่อนํากรอง FIR และ IIR มาใช้
□ ห้องสมุด ของ อุปกรณ์ล้อมธรรมดา
• เครื่อง วาง เวลา 8 บิต, 16 บิต, 24 บิต และ 32 บิต, เครื่อง นับ และ เครื่อง PWM
• อินเตอร์เฟซส่วนนอกแบบเรียงลําดับ (SPI) เครื่องรับร่องสัญญาณแบบไม่สมองทั่วไป (UART) และ I2C
• มีอีกหลายอันในคัดลอก
□ ห้องสมุดของอุปกรณ์ล้อมล้ําสมัย
• การตรวจสอบการรีดมามาก (CRC)
• เครื่องกําเนิดเรียงแบบสุ่มลวง (PRS)
• รถบัสเครือข่ายเชื่อมต่อท้องถิ่น (LIN) 2.0
• ดีโคเดอร์สี่เหลี่ยม
■ อุปกรณ์นอกแบบแอนาล็อก (1.71 V ≤ VDDA ≤ 5.5 V)
□ 1.024 V ± 0.1% ความเข้มข้นส่วนภายใน ผ่าน 40 °C ถึง + 85 °C (14 ppm/°C)
□ ADC delta-sigma ที่สามารถตั้งค่าได้ ด้วยความละเอียด 8 ถึง 20 บิต
• อัตราตัวอย่างสูงสุด 192 kps
• ระดับการเพิ่มปรับปรุง: × 0.25 ถึง × 16
•โหมด 12 บิท, 192 ksps, อัตราการสัมพันธ์สัญญาณ 66-dB กับเสียงและความบิดเบือน (SINAD), ± 1 บิท INL/DNL
• โหมด 16 บิต, 48 ksps, SINAD 84-dB, INL ± 2 บิต, DNL ± 1 บิต
□ ขนาดสูงสุด 4 IDAC 8 บิท 8 Msps หรือ VDAC 1 Msps
□ เครื่องเปรียบเทียบ 4 เครื่อง ใช้เวลาตอบสนอง 95 นาที
□ สูงสุด 4 เครื่องปรับกําลังแบบไม่จํากัด พร้อมความสามารถในการขับขี่ 25mA
□ สามารถตั้งค่าได้ถึงสี่บล็อกแบบแอนาล็อกหลายฟังก์ชัน ตัวอย่างการตั้งค่าคือ เครื่องขยายความแรงแบบโปรแกรม (PGA) เครื่องขยายความแรงแบบแพร่ (TIA) เครื่องผสมและตัวอย่างและเก็บ
□ การสนับสนุน CapSense
■ การเขียนโปรแกรม ปรับปรุงความผิดพลาด และการติดตาม
□ JTAG (4-สาย), การแก้ไขสายลําดับ (SWD) (2-สาย), และ single-wire viewer (SWV)
□ 8 ที่อยู่และจุดหยุดข้อมูลหนึ่ง
□ แบฟเฟอร์การติดตามคําสั่งขนาด 4KB
□ โปรแกรม Bootloader ที่รองรับผ่าน อินเตอร์เฟซ I2C, SPI, UART, USB และ อื่นๆ
■ การกําหนดเวลาแบบแม่นยํา
□ ออสซิลเลอเตอร์ภายใน 3- 62-MHz ในช่วงอุณหภูมิและแรงดันเต็ม
□ ออสซิลเลอเตอร์คริสตัล 4 ถึง 25MHz สําหรับความแม่นยําของ PPM คริสตัล
□ การผลิตนาฬิกา PLL ภายในสูงถึง 67 MHz
□ ออสซิลเลอเตอร์คริสตัลนาฬิกา 32.768-kHz
□ ออสซิลเลอเตอร์ภายในพลังงานต่ํา ในระดับ 1, 33, และ 100 kHz
■ อุณหภูมิและการบรรจุ
D ณุณหภูมิอุตสาหกรรม 40 °C ถึง + 85 °C
□ SSOP 48 ปิน, QFN 48 ปิน, QFN 68 ปิน และ TQFP 100 ปิน
