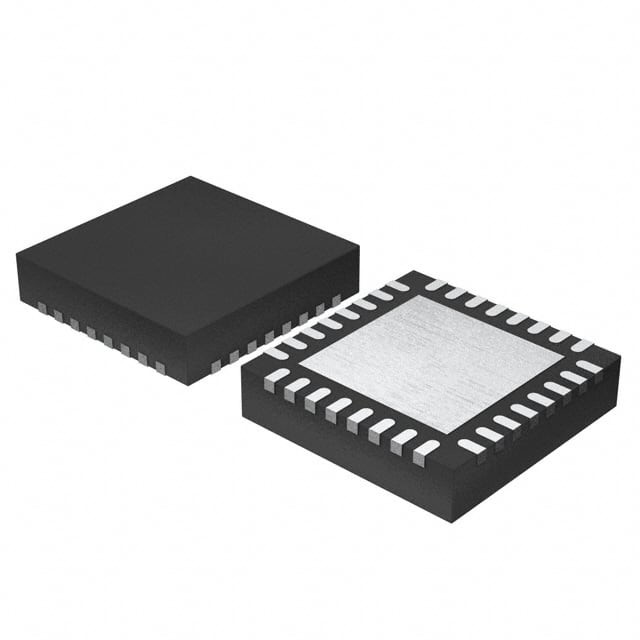

CY8C21434-24LTXI IC MCU 8BIT 8KB FLASH 32QFN เทคโนโลยี Infineon

ภาพรวมการทํางานของ PSoC

ครอบครัว PSoC ประกอบด้วยอุปกรณ์ On-Chip Controller มากมาย. อุปกรณ์เหล่านี้ถูกออกแบบมาเพื่อแทนหลายส่วนประกอบระบบ MCU แบบดั้งเดิมด้วยอุปกรณ์โปรแกรมแบบชิปเดียวที่มีราคาถูกอุปกรณ์ PSoC ประกอบด้วยบล็อกที่สามารถตั้งค่าได้ของโลจิกแบบอานาล็อกและดิจิตอล, และการเชื่อมต่อที่สามารถวางโปรแกรมได้ อาร์คิทคัตช์นี้ทําให้ผู้ใช้สามารถสร้างการตั้งค่า periferical ที่กําหนดเองที่ตรงกับความต้องการของแต่ละแอพลิเคชั่นCPU ที่เร็ว, แมมมฟ์ช์โปรแกรม, แมมฟ์ข้อมูล SRAM, และ I/O ที่สามารถตั้งค่าได้ถูกรวมไว้ในช่วงของ pinouts และแพคเกจที่เหมาะสม

ลักษณะ

■ แพรเซสเซอร์อาร์คิทคอเรคเตอร์ฮาร์วาร์ด ที่มีพลัง:
โปรเซสเซอร์ M8C ความเร็วถึง 24 MHz
8x8 คูณ 32 บิตสะสม
✅ พลังงานต่ําในความเร็วสูง
ความดันการทํางาน 3.0V ถึง 5.25V
ระยะอุตสาหกรรม อุณหภูมิ: -40 °C ถึง +85 °C
■ อุปกรณ์ล้อมล้ําสมัย (PSoC® Blocks)
6 แบบแบบแอนาล็อก หน่วย PSoC ให้บริการ:
• ADC 8 บิตแบบเดียวหรือสอง
• เครื่องเปรียบเทียบ (สูงสุด 4 เครื่อง)
✅ บล็อก PSoC ดิจิตอลสูงสุดถึง 8 บล็อก ให้บริการ:
• 8 ถึง 32 บิต ไทเมอร์, คอนเตอร์, และ PWMs
• การสนับสนุนโหมดการยิงครั้งเดียวและหลายครั้งในเครื่องกําหนดเวลาและ PWM
• PWM พร้อมการสนับสนุน Deadband ใน 1 บล็อกดิจิตอล
• โมดูล shift register, CRC และ PRS
• UART แบบ Full Duplex
•หลาย SPI Master หรือ Slave, การสนับสนุนความยาวของข้อมูลที่เปลี่ยนแปลง: 8 ถึง 16 บิต
• สามารถเชื่อมต่อกับพิน GPIO ทั้งหมด
อุปกรณ์ล้อมที่ซับซ้อนโดยการรวมก้อน
✅ การสนับสนุนฟังก์ชัน Shift Function สําหรับการตรวจสอบ FSK
การทํางานของโมดูลแบบแอนาล็อกสามารถถูกปรับปรุงด้วยบล็อกดิจิตอลหรือสัญญาณภายนอก
■ ADC SAR ความเร็วสูง 10 บิต พร้อมตัวอย่างและยึดที่ปรับปรุงให้กับการควบคุมที่ฝัง
■ ความแม่นยํา, โปรแกรมได้:
ออสซิลเลอเตอร์ภายใน ± 5% 24/48 MHz ตลอดช่วงอุตสาหกรรมอุณหภูมิ
ความแม่นยําสูง 24 MHz ด้วยตัวเลือก 32 kHz Crystal และ PLL
ออสซิลเลอเตอร์ภายนอกแบบเลือกสูงสุด 24 MHz
ออสซิลเลอเตอร์ภายใน/ภายนอกสําหรับการเฝ้าระวังและการนอนหลับ
■ แมมมรี่บนชิปแบบยืดหยุ่น
ขนาดสูงสุด 16K ไบท์ แฟลช โปรแกรมที่เก็บของ 50,000 วงจรลบ / เขียน
ข้อมูล SRAM ขนาดสูงสุด 1K ไบท์
✅ การเขียนโปรแกรมแบบเรียงลําดับในระบบ (ISSP)
อัพเดทไฟล์ช์บางส่วน
ช่องทางการป้องกันแบบยืดหยุ่น
✅ EEPROM Emulation ใน Flash
■ ปรับปรุงแหล่ง CapSense®:
2 IDAC สนับสนุนกระแสไฟฟ้าสูงสุด 640 μA เพื่อเปลี่ยนตัวต่อต้านภายนอก
✅ แหล่งทรัพยากรนาฬิกาพิเศษสองแห่งสําหรับ CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 ผลิตจาก SYSCLK
• CNT_CLK: 1/2/4/8 ผลมาจาก CSD_CLK
✓ เครื่องชะลอเวลา 16 บิต / เครื่องนับสําหรับการสแกน CapSense
✅ รองรับช่องสองของ CSD การสแกนพร้อมกัน
■ การตั้งค่า Pin ที่สามารถเขียนโปรแกรมได้
25 mA ซิงค์, 10 mA แหล่งที่ GPIO ทั้งหมด
โหมดการขับขี่แบบลากขึ้น ลากลง สูง Z แข็งแรง หรือเปิดการขับขี่ใน GPIO ทั้งหมด
ปรับปรุงการใช้งาน
✅ สามารถตั้งค่าการตัดต่อได้บน GPIO ทั้งหมด
■ ทรัพยากรระบบเพิ่มเติม
I2CTM Slave, Master และ MultiMaster ถึง 400 kHz
รองรับฟังก์ชันการแก้ไขฮาร์ดแวร์
ราคา ราคา ราคา ราคา ราคา
การตรวจจับความดันต่ําที่สามารถตั้งค่าได้
วงจรการตรวจสอบบูรณาการ
✓ หน่วยอ้างอิงความดันแม่นยําบนชิป
รองรับ RTC Block เป็น Digital Peripheral Logic
