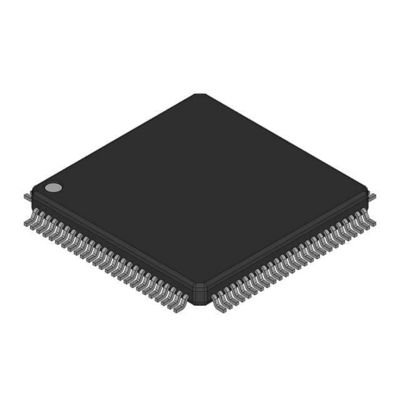

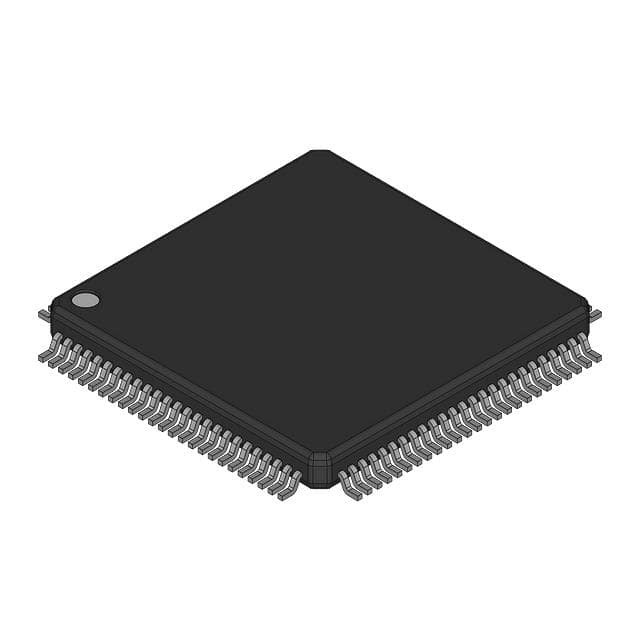

SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU เทคโนโลยีอินฟินีน

สรุป ลักษณะ

สําหรับภาพรวมที่รวดเร็วและอ้างอิงง่าย คุณสมบัติของ XE167xM ได้สรุปที่นี่
• CPU ที่ทํางานได้สูง พร้อมระบบ 5 ขั้นตอน และ MPU
รอบการสั่งการ 12.5 ns ที่ 80 MHz CPU clock (การดําเนินการรอบเดียว)
การบวกและลบ 32 บิทแบบรอบเดียว
การคูณรอบเดียว (16 × 16 บิต)
การแบ่งพื้นหลัง (32 / 16 บิต) ใน 21 รอบ
✅ คําสั่งคูณและสะสม (MAC) 1 จันทร์
✅ อุปกรณ์การปรับปรุงบิตบูลเลียนที่ขยาย
การดําเนินการกระโดดระยะศูนย์
✅ คําแนะนําเพิ่มเติมสําหรับการสนับสนุน HLL และระบบปฏิบัติการ
✅ การออกแบบที่พัฒนาจากเรจิสเตอร์ ด้วยแบงค์เรจิสเตอร์ตัวแปรหลายอัน
การสนับสนุนการเปลี่ยนเนื้อหาอย่างรวดเร็ว ด้วยธนาคารทะเบียนท้องถิ่นเพิ่มอีกสองธนาคาร
16 MBytes พื้นที่ที่อยู่เชิงเส้นทั้งหมดสําหรับรหัสและข้อมูล
1024 ไบท์ บนชิป พื้นที่บันทึกฟังก์ชันพิเศษ (C166 ครอบครัวที่สอดคล้อง)
หน่วยป้องกันความทรงจํา (MPU)
• ระบบตัดต่อที่มี 16 ระดับความสําคัญสูงสุด 96 แหล่ง
✓ การเลือกอินทุ้นภายนอกสําหรับการกําเนิดการสับสนและตื่น
อัตราการเก็บตัวอย่างที่เร็วที่สุด 12.5 ns
• การถ่ายทอดข้อมูลแบบรอบเดียวแบบ 8 ช่องแบบตัดต่อด้วย Peripheral Event Controller (PEC) ตัวชี้วัด 24 บิต ครอบคลุมพื้นที่ที่อยู่ทั้งหมด
• การผลิตนาฬิกาจากแหล่งนาฬิกาภายในหรือภายนอก โดยใช้ PLL บนชิปหรือ prescaler
• เครื่องตรวจสอบ CRC แฮร์ดแวร์ที่มีโพลินโอมโปรแกรม เพื่อควบคุมพื้นที่ความจําบนชิป
• โมดูลความจําบนชิป
8 Kbytes on-chip stand-by RAM (SBRAM)
2 กิโลไบท์ RAM ที่ติดจิปสองท่า (DPRAM)
✅ ข้อมูลบนชิป SRAM (DSRAM) ขนาดสูงสุด 16 Kbyte
โปรแกรม / ข้อมูล SRAM บนชิป (PSRAM) ขนาดสูงสุด 32 Kbytes
ความจําโปรแกรมบนชิปสูงสุด 576 Kbyte (ความจํา Flash)
การปกป้องเนื้อหาความจําผ่านรหัสแก้ไขความผิดพลาด (ECC)
• โมดูลด้านนอกในชิป
อุปกรณ์ระยะเวลาประกอบด้วย 5 เครื่องระยะเวลา
✅หน่วยการจับ/เปรียบเทียบทั่วไป 16 ช่อง (CAPCOM2)
✅ ยาวถึง 4 อุปกรณ์การจับ/เปรียบเทียบสําหรับการผลิตสัญญาณ PWM แบบยืดหยุ่น (CCU6x)
2 เครื่องแปลง A/D ที่สามารถร่วมกันได้ มีทั้งหมดถึง 24 ช่องทาง ความละเอียด 10 บิต เวลาในการแปลงต่ํากว่า 1 μs การประมวลผลข้อมูลก่อน (การลดข้อมูล การตรวจสอบระยะ)
✓ มีช่องทางอินเตอร์เฟซลําดับสูงสุดถึง 8 ช่องที่จะใช้เป็น UART, LIN, ช่องทางร่วมกันความเร็วสูง (SPI), อินเตอร์เฟสบัส IIC (10 บิตที่ระบุที่อยู่, 400 kbit/s), อินเตอร์เฟส IIS
อินเตอร์เฟซ MultiCAN บนชิป (Rev. 2.0B เติม) ด้วยวัตถุข้อความสูงสุด 128 วัตถุ (Full CAN/Basic CAN) บนโน้ด CANสูงสุด 6 วัตถุ และฟังก์ชันเกทเวย์
✓ ระบบไทม์ออนชิป และนาฬิกาเวลาจริงออนชิป
• พื้นที่ที่อยู่ภายนอกสูงสุด 12 MBytes สําหรับรหัสและข้อมูล
✅ คุณสมบัติของบัสภายนอกที่สามารถเขียนโปรแกรมได้ สําหรับช่วงที่อยู่ที่แตกต่างกัน
✅ บัสที่อยู่/ข้อมูลภายนอกที่มีหลายประเภทหรือไม่หลายประเภท
√ ความกว้างของบัสที่อยู่ที่เลือกได้
ขนาดความกว้างของบัสข้อมูล 16 บิตหรือ 8 บิต
✓ 5 สัญญาณเลือกชิปที่สามารถเขียนโปรแกรมได้
✅ การสนับสนุนการตัดสินรถบัสรอและรอ-รับ
• แหล่งพลังงานแบบเดียวจาก 3.0 V ถึง 5.5 V
• วัตเตอร์ไทม์และออสซิลเลาเตอร์
• สูงสุด 119 เส้น I/O ประสงค์ทั่วไป
• เครื่องบรรทุก bootstrap บนชิป
• มีการสนับสนุนโดยเครื่องมือการพัฒนาครบวงจรรวมถึงคอมพิลเลอร์ C, แพคเกจการประกอบแมคโคร, เอมูเลอเตอร์, บอร์ดการประเมิน, HLL debuggers, simulators, logic analyzer disassemblersบอร์ดโปรแกรม
• การสนับสนุนการแก้ไขข้อผิดพลาดบนชิปผ่าน Device Access Port (DAP) หรือ JTAG
• 144-pin สีเขียว LQFP แพคเกจ, 0.5 มิลลิเมตร (19.7 มิล)
